【摘要】剩余电流动作继电器，作为主保护或者后备保护应用在低压配电系统中，主要对于消除对人体的伤害或火灾的隐患起着重要的作用，正确使用剩余电流动作继电器和对其原理的了解，对保障电气系统安全可靠运行具有重大意义。对于TT系统，采用剩余电流动作继电器对接地故障进行保护；而在TN系统中，速断和漏电保护已满足对接地故障保护的灵
敏度要求。
【关键词】剩余电流；接地故障；触、漏电保护；用电安全
0引言
随着我国低压电气系统及经济建设规模的不断发展，人们对提高供电能力及安全也提出了更高的要求，尤其在一些由专门独立变压器提供的供电系统中,存在监管薄弱、维护人员安全得不到保障。常常出现线路设备触、漏电事故和接地短路而引起火灾等安全隐患和经济损失。因此创新智能漏电保护装置已迫在眉睫。而剩余电流动作继电器用来防止以上事故是一种较好的保护装置，其主要作用是保护人身免受电击伤亡、防止电气设备或线路漏电大而引起的火灾。
1工作原理
剩余电流动作继电器的基本原理如图1示，当电路处于正常运行时，利用电路学的电流定理,网络一端流进和流出的电流大小等，方向相反即和为零。所以原理图中，在漏电保护器右侧的电流总和应为零，即IL1+IL2+IL3+IN=0；此时，触、漏电保护器处于静止工作状态，在本图中，零序电流互感器作为此装置检测元件。各相电流的矢量和等于零(对零序电流保护假定不考虑不平衡电流)，因此，零序电流互感器的二次侧绕组无信号输出，操作执行机构无动作。当发生接地故障时的各相电流的矢量和不等于零，零序电流互感器由于故障电流使的环形铁芯中产生磁通，零序电流互感器的二次侧感应电压使操作执行机构做相应的动作，如带动万能式断路器或塑壳断路器脱扣，达到接地故障保护的目的；当有人触电时，人作为导体，就会有部分电流IK流经过人体导入地下，从而使触、漏电保护器右侧的电流总和不为零，即IL1+IL2+IL3+IN≠0，当漏电电流达到动作电流时，触、漏电保护器的操作执行机构就会动作，这样使流过人体的电流很小，控制在30mA以内，保护了触电者的人身安全，并且可以达到不断电的效果。假如现在又有人在同相触电的话，也能保护触电者的安全，因为通过操作执行机构的电抗R控制流过触电者的电流在30mA以内；如果是在异相发生二次触电，那么通过操作执行机构的处理环节带动万能式断路器或塑壳断路器脱扣，达到保护触电者的人身安全；同时，触、漏电保护装置可以实时监测线路的漏电电流值，只要漏电电流大于危险值时，保护装置立即发出声音报警，并且及时自动通过GSM通信网电话和短信通知提醒电工管理人员对有关线路和设备漏电情况进行排查，达到防患于未然。
2 特点及作用
第一，24小时不间断实时监测线路的老化情况。
第二，用高科技手段提高安全管理水平。
第三，通过手机网络远程监督。
第四，漏电保护的同时不跳闸。
第五，提前预测、预警和预排，预防安全隐患。
第六，为避免低压电气系统的触电和电气火灾安
全事故的发生提供了保障。
3 安科瑞ASJ系列产品介绍
安科瑞ASJ系列剩余电流动作继电器和多回路剩余电流监测仪可与低压断路器或低压接触器等组成组合式剩余电流保护装置，主要适用于交流50Hz，额定电压400V及以下的TT和TN系统配电线路，用来对电气线路进行接地故障保护，防止接地故障电流引起的设备损坏和电气火灾事故，也可用来对人身触电危险提供间接接触保护。

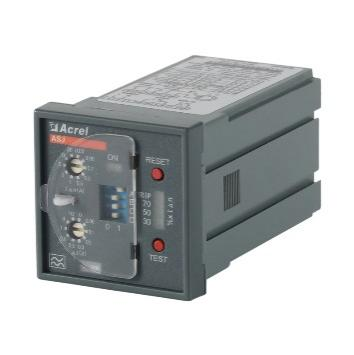

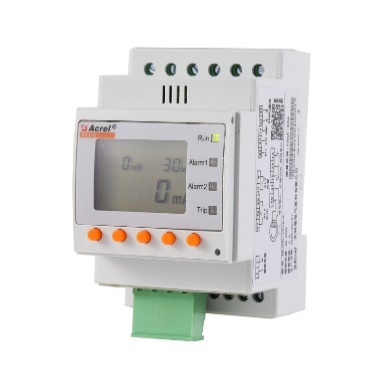

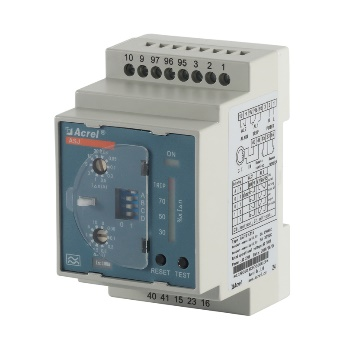

ASJ10/20系列剩余电流动作继电器

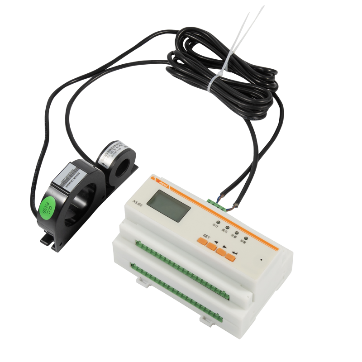

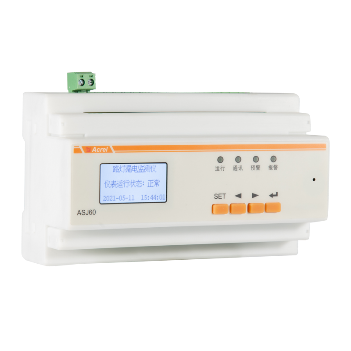

ASJ60系列剩余电流监测仪
4.功能介绍
ASJ10/20系列剩余电流动作继电器具有以下功能：A型或者AC型剩余电流测量，剩余电流越限报警指示，额定剩余动作电流可设定，极限不驱动时间可设定，两组继电器输出，具有就地，远程“测试”、“复位”功能；
ASJ60系列剩余电流监测仪具有以下功能：16路剩余电流监测，1路预警继电器输出，16路报警继电器输出，2路DI输入，自动重合闸功能，远程通讯功能，远程分合闸功能。
5.注意事项
当采用剩余电流动作保护器（RCD）作为电击防护附加防护措施时，应符合下列规定：
-
额定剩余电流动作值不应大于30mA；
-
额定电流不超过32A的下列回路应装设剩余电流动作保护器（RCD）：
-
供一般人员使用的电源插座回路；
-
室内移动电气设备；
-
人员可触及的室外电气设备。
-
剩余电流动作保护器（RCD）不应作为保护措施；
-
采用剩余电流动作保护器（RCD）时应装设保护接地导体（PE）。
6 结语
随着工业及民用低压电气系统的安全问题越来越受到关注及重视，负荷也越来越重要，显然杜绝或减少因电气绝缘等问题发生各类电气触电事故，剩余电流动作继电器将发挥积极作用。
