摘要：本文以Acrel-5000能耗监测系统在张家港澳洋医院的应用为案例，介绍Acrel-5000能耗监测系统可以实现对现场设备的系统集成，数据的采集、传输以及存储，从而实现对建筑的分类、分项能耗计量，验证了该系统的功能及实用性。
关键词：张家港市澳洋医院；能耗监测系统；ACREL-5000
1 引言
随着社会的发展，能源的消耗量也在迅速增长，特别是建筑能耗的增长特别迅速，已经成为除工业、交通外的第三大能源消耗。按照当前建筑业的发展趋势，在若干年后社会的能源产出将无法满足能源的需求，所以减小能源的消耗量是一个十分重要的且需要尽早解决的问题。在建筑能耗中，大型公共建筑的能源消耗量占据了很大的份额，虽然其总能耗量远不如住宅建筑消耗量大，但是单位面积的能耗消耗量十分巨大，所以大型公共建筑的节能工作具有很大的潜力。大型公共建筑能耗监测系统的建设使得人们可以充分了解大型公共建筑的能耗使用情况，为提出有效的节能减排政策与决策奠定基础，随着中国城市化进程的推进、经济的发展，我国建筑能耗总量呈持续增长的态势，并且增长速度有越来越快的趋势。如果任由建筑能耗照此速度增长，必然给中国能源供应安全带来极大的压力，因此建筑节能势在必行。
2 项目概况
本项目位于张家港市，监控范围是楼层配电箱电表、楼层分层水表。现场通过对仪表、水表的数据采集、分析、处理，从而分析数据，进而提高能源利用效率、有效促进和保障能源管理水平的提升，并在系统节能方面发挥重要作用。
3 系统架构
安科瑞Acrel-5000能耗分析管理系统根据张家港澳洋医院的现场实际情况，整体网络结构采用屏蔽双绞线直接接至智能网关然后通过TCP/IP网络将数据上传至的监控主机。
该系统主要采用分层分布式计算机网络结构，如系统结构图所示：站控管理层、网络通讯层和现场设备层。所有仪表、水表通过485屏蔽双绞线铺设至消防控制值班室，经智能网关至系统主机从而完成仪表数据的采集并管理。
系统结构图
4.系统软件模块
u 综合能耗主界面
主页面显示该建筑的建筑图片，建筑基本信息,建筑当月分项用电饼图和各种能源的消耗量。根据所选的建筑，对其建筑图片进行加载，可以选择时间查看建筑能耗情况，选择建筑或时间后自动刷新，默认为当天。
支路用能
系统可以统计各支路某段时间内逐日、逐周、逐月、逐季、逐年用能。系统可查看各支路用能趋势，可根据已有的日期或者自定义时间进行查询，并可以将支路用能显示合计，以图表形式显示。
u 支路用能
系统可以统计各支路某段时间内逐日、逐周、逐月、逐季、逐年用能。系统可查看各支路用能趋势，可根据已有的日期或者自定义时间进行查询，并可以将支路用能显示合计，以图表形式显示。
u 分项能耗统计
系统可以按照分项进行能耗统计与显示。其中，日分项用能同比分析图显示不同分项的当日与昨日能耗柱状图；用能饼图显示各分项过去31天的用能占比；堆积图显示各分项过去31天的能耗趋势；分项用能排名图显示被选中分项对应能耗值支路。

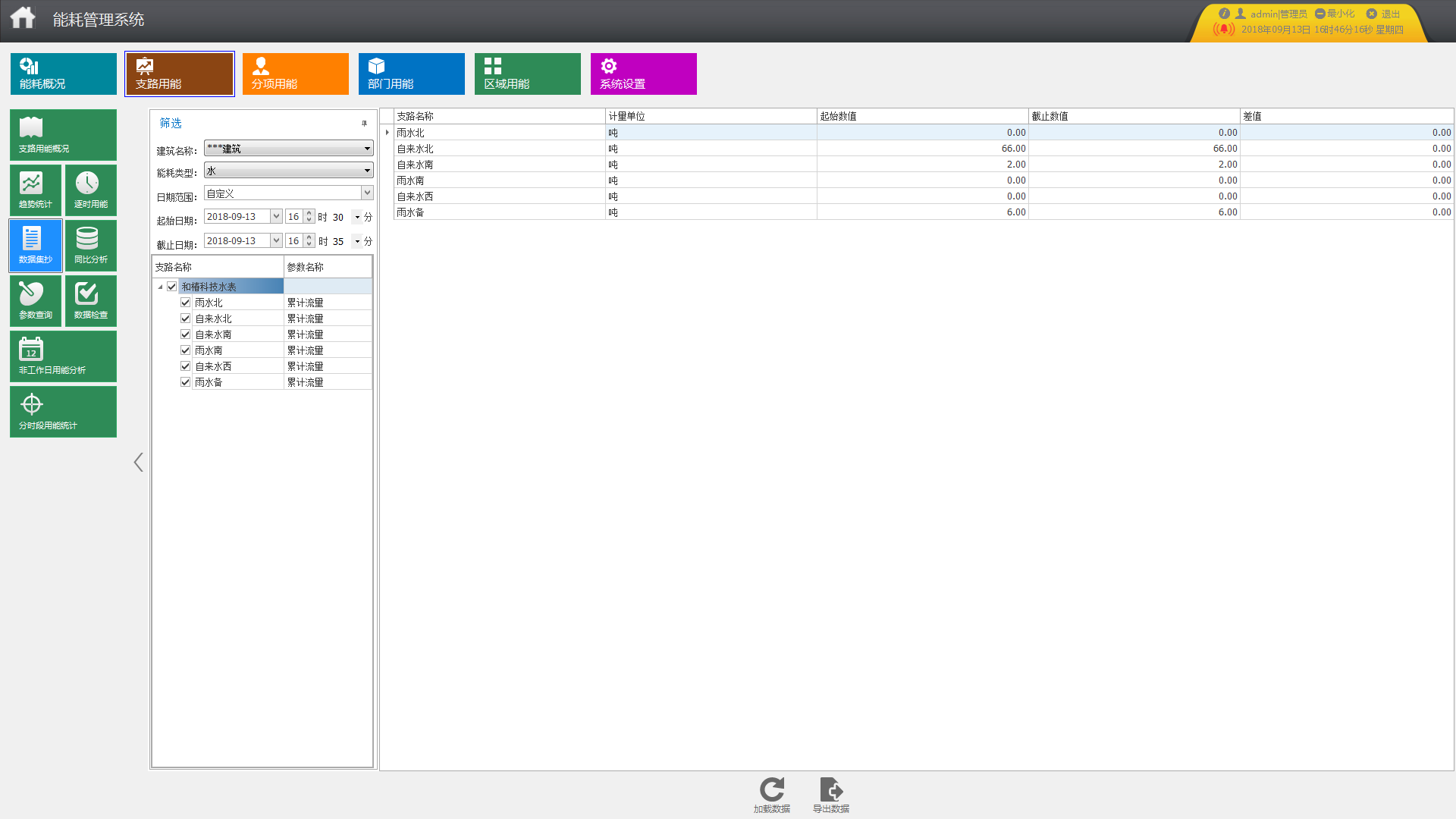

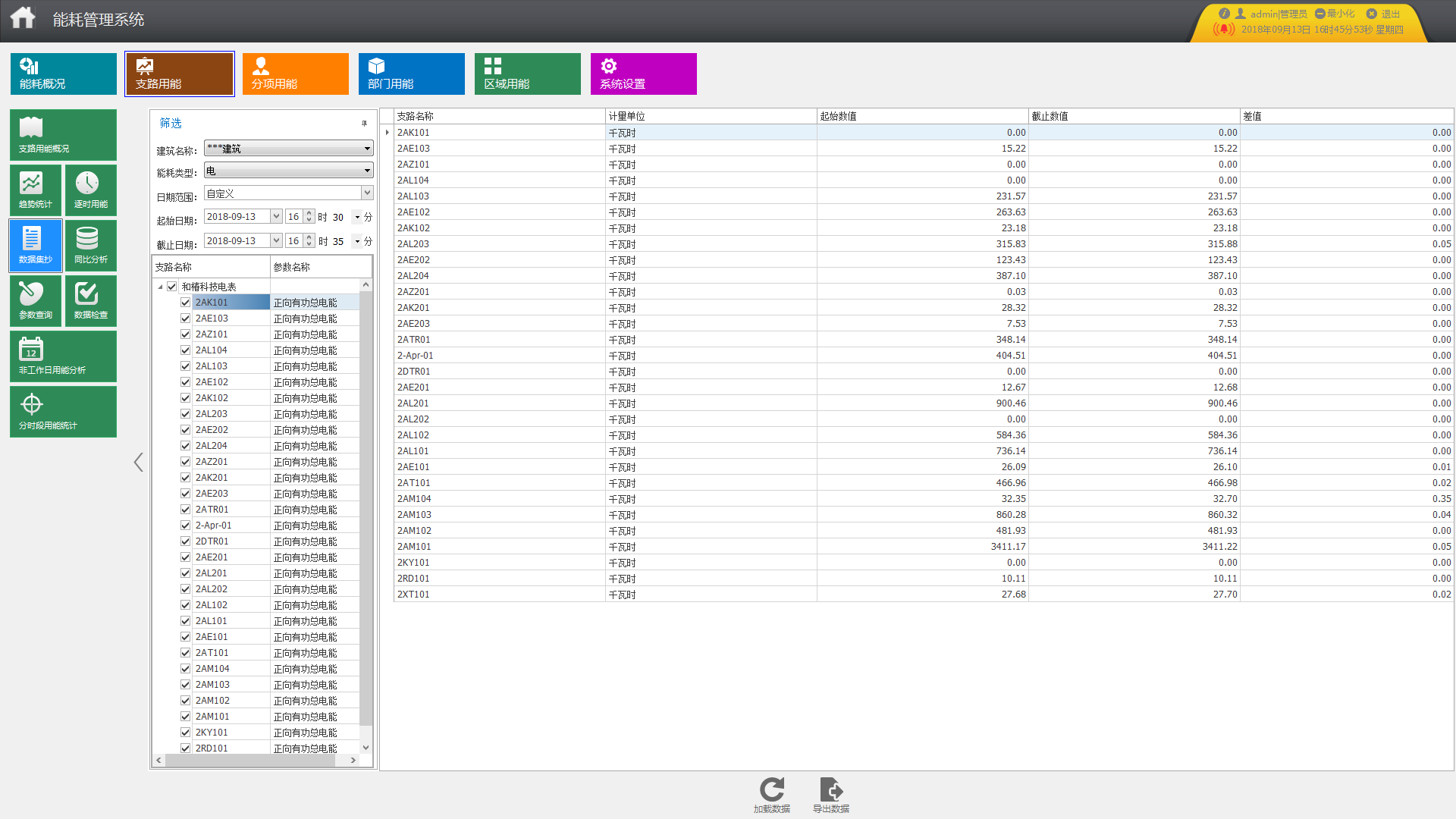

u 分项用能报表
系统可以统计各分项某段时间内逐日、逐周、逐月、逐季、逐年用能。可查看分项中各支路用能趋势，可根据已有的日期或者自定义时间进行查询，统计数据可导出至Excel。

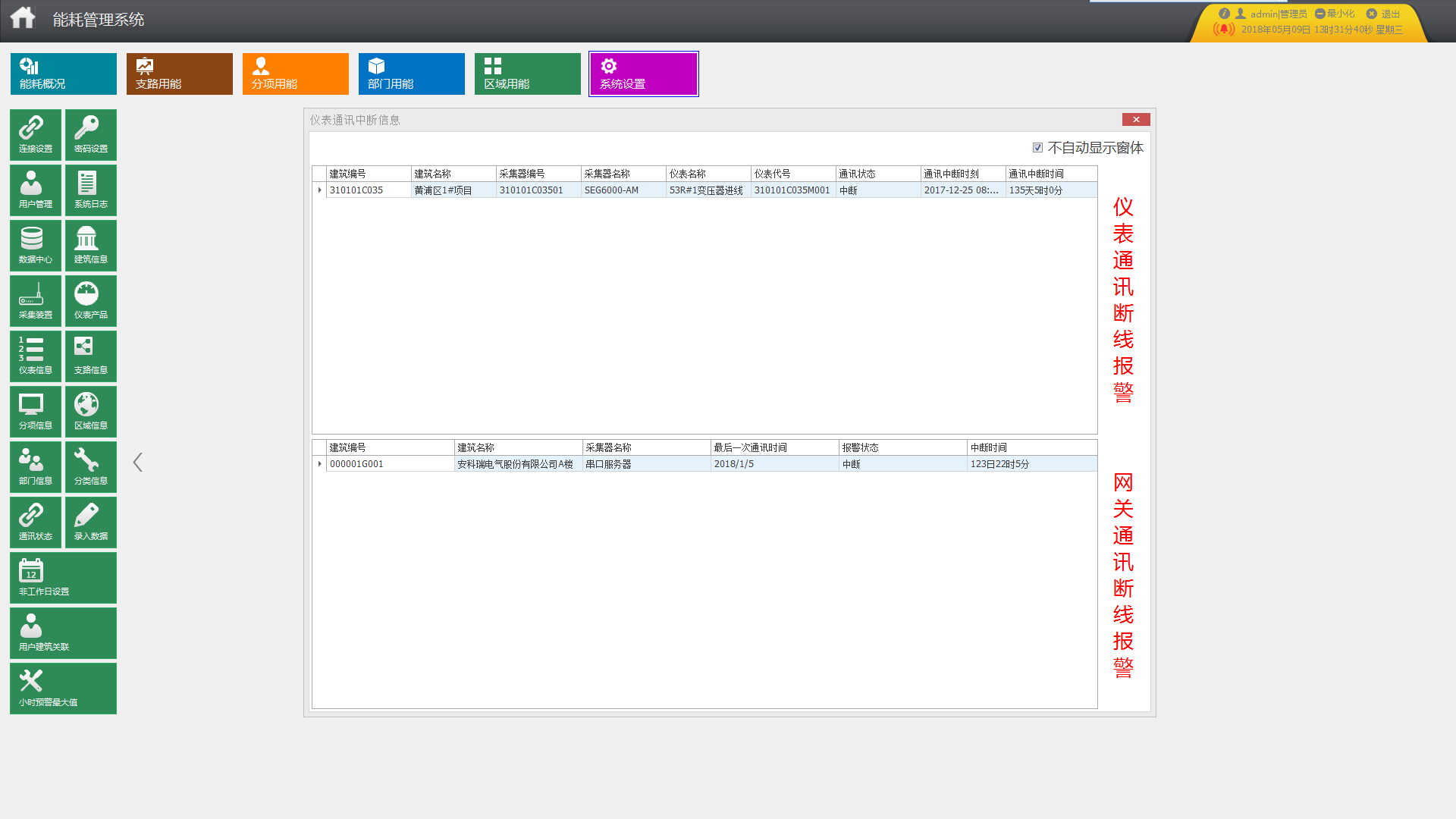

u 仪表网关短信报警
系统通过能耗网关采集数据时，可以获得仪表的通讯状态。当系统判断仪表通讯中断时间大于10分钟时或网关通讯中断时间大于20分钟时，系统会弹窗或者通过铃铛报警，显示当前通讯中断的仪表或者网关；

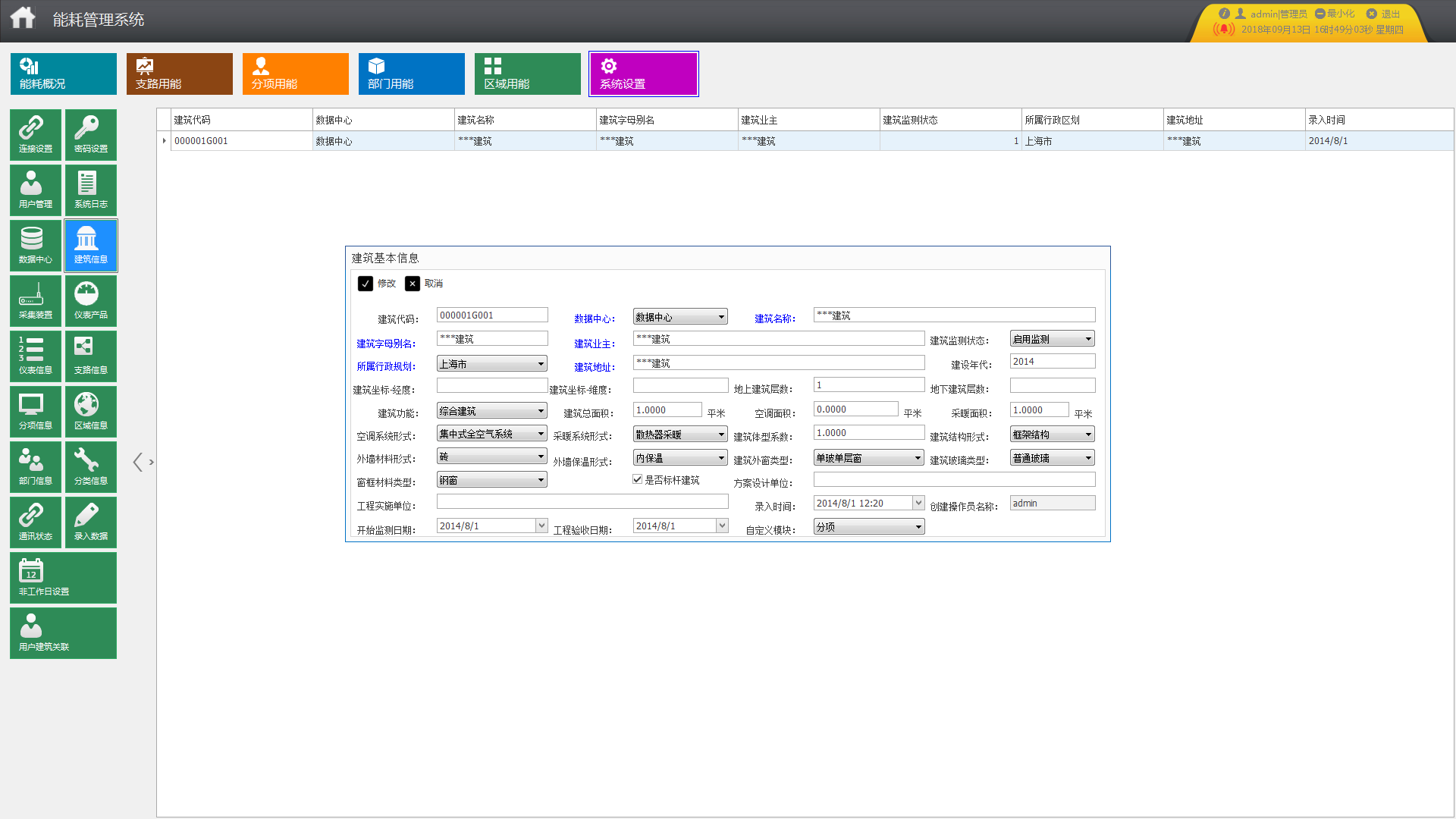

u 配置选项
依照相关技术规范配置建筑物的基本信息，例如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将用能单位面积能耗分析；
配置项目中使用的仪表的类型、型号、生产厂家等基本信息，并添加该型仪表所能提供的监测参数信息，此处配置情况影响能耗统计、分时段用能统计、参数查询功能；
配置项目中使用到的所有计量仪表，保存计量仪表的地址、变比、对应的采集器、代码、监测回路的名称等信息；
配置分项能耗统计时涉及到的计量表计、所占比例、运算方式等信息，可根据项目情况灵活配置，此处配置信息将影响各分类能耗分项用能分析小模块中的功能；
配置各部门用能对应的计量仪表、运算方式、所占比例以及部门用能计划，完成此项配置后将启用部门能耗分析功能模块；
配置建筑物中某用能区域对应的计量仪表、运算方式、所占比例，完成此项配置后将启用区域能耗分析功能模块
