01 能耗相关简介
随着节能工作向系统化、精细化、信息化方向发展，节能领域运用物联网、大数据等信息技术手段深挖、细挖节能潜力成为必然趋势。为此，国家从“十二五”开始建设覆盖全国一万多家重点用能单位的能耗在线监测系统。建设能耗在线监测系统，是推进能源生产和消费革命、深化创新节能工作的必然选择，是企业进一步挖掘节能潜力、提高能源管理精细化水平的客观需要，也有利于培育和发展节能环保战略性新兴产业，促进经济结构转型升级。通过该系统，可以全面、准确、及时地掌握全国和分地区、分行业能源消费总量及其构成，提高节能宏观调控的针对性和有效性。
02 能耗在线监测系统的建设内容
能耗在线监测系统主要包括三部分建设内容:一是建设省级平台。省级平台是监测系统的区域性公共服务平台，部署在各省(区、市)电子政务外网和互联网，支持接入市级平台数据，至少应达到国家信息安全等级保护二级的要求。省级平台由省级节能主管部门、质监部门负责建设，要优先使用政务云等计算资源，符合国家对政务信息系统整合共享的工作要求。二是建设重点用能单位接入端系统。重点用能单位接入端系统部署在重点用能单位内部，由重点用能单位负责建设。三是接国家平台。各省级平台要按照统一的技术标准，将监测数据上传到国家平台。国家平台部署在国家电子政务外网和互联网，由国家发展改革委负责建设，主要功能是接入、汇总、分析各省级平台或重点用能单位直接上传的数据，为能源消费总量与强度“双控”及重点用能单位节能管理等工作提供支持。主要功能是，通过计量仪表、工控系统等采集、汇总本单位能耗数据，将数据上传至省级平台，或直接上传至国家平台。
03 能耗行业需求
根据《重点用能单位能耗在线监测系统推广建设工作方案》的要求，重点用能单位接入端系统部署在重点用能单位内部，由重点用能单位负责建设。
主要功能:要通过对计量仪表、工控系统等信息的采集、汇总本单位能耗数据，将数据上传至省级平台，或直接上传至国家平台；重点用能单位接入端系统要通过网闸、防火墙、隔离的安全措施，确保内部系统安全和数据安全。要具备远程升级维保、一端多传、接收国家和省级平台推送信息和用能单位自身能源管理所需的功能。
04 工业网闸应用及功能
企业接入端系统需要从生产过程控制系统中采集能耗相关数据，考虑到企业生产网络与办公网络(互联网)之间并不互通的实际情况，企业接入端系统将通过具备2+1架构的物理隔离装置--工业网闸，实现生产网络和办公网络之间的物理连接，在数据传递过程中确保从生产网络(内网)获取的能耗数据以单向传递、隔离加密、文件摆渡的形式安全传递到办公网络(外网)，再通过外网主机侧的CA数字认证证书进行身份认证识别后上传至省(市)级平台。

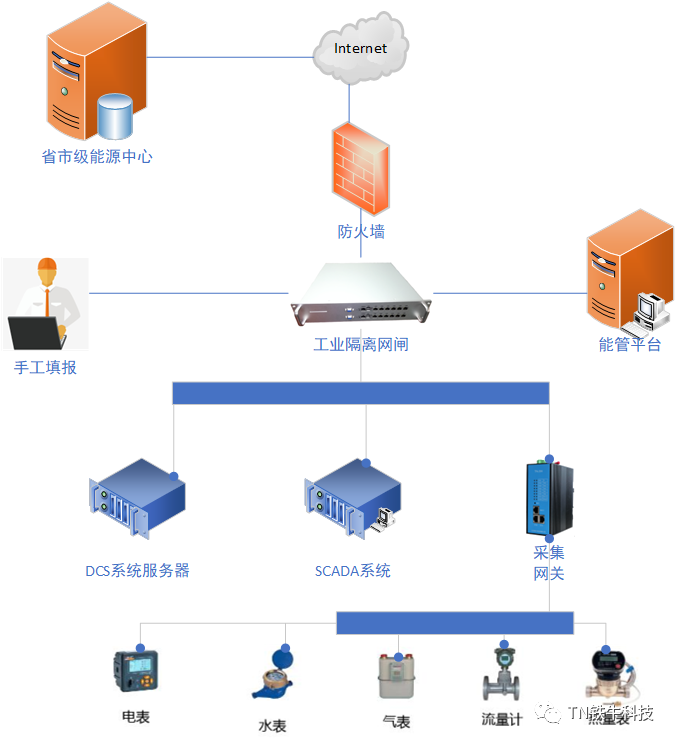

架构如下图：
功能特点
高速的安全隔离芯片和交换芯片，双摆渡传输技术，有力提高数据交换性能。
工业协议的指令控制，对OPC、Modbus,/TCP、IEC104等协议进行指令控制，如OPC Item过滤、Modbus功能码过滤、IEC104遥调控制等。
采用模块化、可扩展、低功耗、高度集成、配置灵活。
工业协议的深度解析，对OPC、Modbus/TCP、IEC104等协议进行数据还原，对协议格式及内容进行合规检查。
安全的内外网独立管理机制，内外网采用独立的操作系统，互不信任，提供双重保障。
安全的“2+1”的系统架构，即“内网主机”+“交换隔离模块”+“外网主机”，实现真正的安全隔离。
网闸外侧支持能耗国标、MQTT定制、HTTP定制、远程运维等行业专用协议。
产品支持上传数据的断点续传功能。
产品已通过电磁兼容测试和公安部安全测试。
双电源供电模式和单电源蜂鸣报警，保障设备稳定运行。
