摘要：BOPP烟膜的收缩性能是关系到香烟包装外观是否紧致、平整的重要因素。本文通过对BOPP包装膜样品收缩性能的测试，介绍了一种收缩膜收缩性能的检测方法，并对试验设备Labthink兰光FST-02薄膜热缩性能测试仪的试验原理及设备的参数、适用范围进行了详述，为企业在选择薄膜收缩性能检测设备及试验方法方面提供参考。
关键词：BOPP膜、烟膜、收缩膜、收缩性能、收缩率、收缩力、热缩力、冷缩力、薄膜热缩性能测试仪
1、意义
BOPP膜以其亮度高、光泽度好、挺度高、具有较高的阻湿性及保香性等优点而成为较理想的香烟包装材料。BOPP膜的收缩性能直接影响到香烟外观的平整、美观。常见的烟包主要分为两种，一种是软烟盒，另一种为硬烟盒，对于前者一般要求包装所用烟膜的收缩率较低、收缩力较小，防止因收缩过大而造成烟盒变形，甚至造成烟支挤压变形，对于后者则要求烟膜的收缩率与收缩力相对较大，从而长期保持香烟平整、均匀、紧凑的包装效果。因此加强对烟膜收缩性能检测，确保收缩性能的适宜性及均匀性，对提高香烟的外观品质意义深远。
2、现状
目前国内尚未出台与BOPP烟膜有关的国家标准，该类膜可参考的标准有地方标准DB53/T 20-2008《烟用双向拉伸聚丙烯薄膜》。有关收缩膜收缩性能的检测方法主要有油浴法、烘箱法两种，如GB/T 10003中规定的方法为烘箱法，GB/T 13519中规定使用油浴法。但无论使用哪种方法均只能测试收缩膜的收缩率，对于薄膜在受热收缩或冷却过程中产生的力值却无法测试，本文依据ISO 14616该标准进行检测，该标准规定了收缩膜的收缩率、热缩力、冷缩力等性能参数的检测方法。
3、试验样品
某品牌香烟所使用的BOPP膜。
4、试验设备
本文采用的试验设备为依据ISO 14616研发的FST-02薄膜热缩性能测试仪，该设备由济南兰光机电技术有限公司自主研发设计。
FST-02薄膜热缩性能测试仪
4.1 试验原理
收缩膜在加热达到收缩温度后，薄膜收缩，尺寸发生变化，同时产生一定的力值，本设备中分别配置了力值传感器与位移传感器，通过自动、实时的测试收缩膜在加热、冷却过程中产生的位移与力值变化，得到收缩膜的收缩率、热缩力、冷缩力等指标参数。
4.2 设备参数
l 收缩力的测试量程为0.2 ~ 30 N，测量精度为±0.2%；热缩位移的量程为0.125 ~ 70 mm，测量精度为±0.125 mm。可精确测定试样的热缩性能参数。
l 温度控制范围为室温 ~ 210℃，控制精度为±0.5℃。
l 设备可同时测试3组试样。
l 设备可实时显示试验过程中的热缩力、冷缩力、热收缩率。
4.3 适用范围
(1) 可用于测试热收缩薄膜材料在一定的试验条件下所产生的热缩力、冷缩力、收缩率的大小。
(2) 适用于ISO 14616、DIN 53369标准。
5、试验过程
(1) 制样：用取样器沿BOPP烟膜样品的纵向裁取宽度为15.0 mm、长度大于100 mm的试样10条，分别用专用制样器对试样进行穿孔。将制好的试样分成5组，每组中的2条试样分别用于收缩率与收缩力的测试。用同样的方法沿横向裁取5组试样。

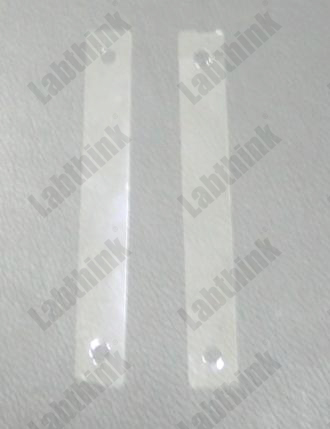

一组试样
(2) 厚度测试：至少测试3点，试样的厚度为测试结果的算术平均值。
(3) 试样装夹：从纵向或横向的试样中取出3组试样，装夹于设备的3组夹具中。

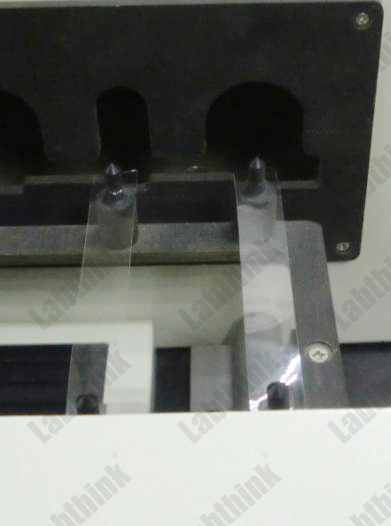

每组试样装夹图
(4) 参数设置：设置加热舱的试验温度、结束温度等试验参数，点击开始试验选项，试验开始。
(5) 测试：当设备加热舱内的温度达到试验温度后，试样自动进舱，试验开始计时，试样受热收缩并产生热缩力，当热缩力满足设置条件后，试样自动出舱，此后产生的力值为冷缩力。设备自动记录并实时显示试样进舱到试验结束过程中的热缩力、冷缩力、收缩率。试验结束后，设备显示每组试样的最大收缩率、最大热缩力、最大冷缩力。
(6) 重复(3) ~ (5)的操作，直至横、纵向的5组试样均完成测试。
6、试验结果
本文测试的BOPP烟膜样品的纵向收缩率为8.34%，冷缩力为0.08 N，热缩力为0.31 N；横向收缩率为15.07%，冷缩力为1.29 N，热缩力为2.71 N。
7、结论
FST-02薄膜热缩性能测试仪是一款可同时测试收缩膜收缩率与收缩力的检测设备，克服了传统检测设备和检测方法无法测试收缩膜收缩力的缺陷，且试验的温度控制精准，试验结果的精度高，重复性好，操作简单，是一款实用性较强的检测设备。Labthink兰光是以研发生产包装检测设备、提供包装检测服务而著称的公司，涉及的检测设备与服务涵盖了食品、药品、汽车、纺织、日化、保健品等多个领域，了解相关的服务信息您可登陆济南兰光公司网站查看或致电咨询。愈了解，愈信任！济南兰光机电技术有限公司愿借此与行业中的企事业单位增进技术交流与合作。
本文地址： https://www.xsyiq.com/11319.html
网站内容如侵犯了您的权益，请联系我们删除。
