气密性检测仪怎么选?一文读懂防水密封性设备各种测试原理及方法

分类: 电子仪器 浏览量: 留言数: 1306

气密性测试仪(简称气密仪)主要用于产品或部件的防水密封性检测,确保被测物不存在漏水或漏气的缺陷,因此也被叫做防水测试设备、气密性检漏仪、密封性测试仪。

精诚工科气密性测试仪在工业生产线上的应用

气密仪是一种广泛应用于新能源、生活家电、汽车配件、消费电子、医疗器械、安防照明、阀门管道、线材连接器等各种密封件气密性测试的设备,可以作为工业生产线批量测试使用,也可以作为工厂品质抽检或企业实验室使用。

根据不同检测原理划分,气密性测试仪的常见检测方式主要有以下八种:

1、直压式:

压力衰减法也叫做压降法,首先,对被测工件的内部充满压缩气体,然后关闭气源,然后观察一段时间内压力的变化,通过检测压力下降的变化来判断产品是否泄漏。(如果压力在一定时间内下降超过设定标准阈值,则认为被测产品的气密性不合格;反之在测试标准内气密性合格)

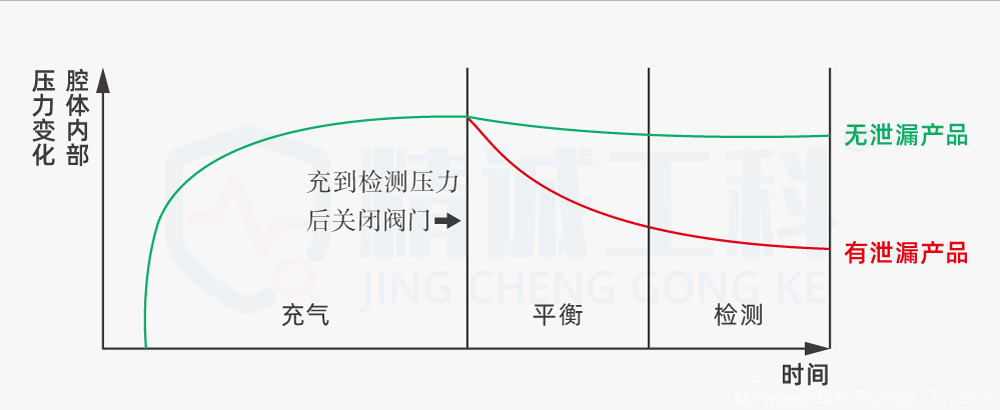

直压式检测原理图

仪器特点:针对任何开放式、有充气孔产品的防水测试。

应用范围:喇叭、户外LED 灯具、净水器滤芯等。

2、负压式:

压力衰减法也叫做压降法,首先将工件的密封腔体内充入气体,然后用负压泵抽出密封腔体内的气体,通过检测被抽出的气体量的变化来判断产品是否泄漏。

负压式检测原理图

仪器特点: 针对敞开型的产品(有孔可以抽气),使产品内部的压力小于外部大气压。

应用范围:汽车、家电、医疗、阀体和电子元件等。

3、定量式:

首选对被测工件容积充气,充过标准品设置容积比,向容器加压充气,充满后再用固定的容积气体向产品充气,通过与标准品比较来判断产品是否泄漏。

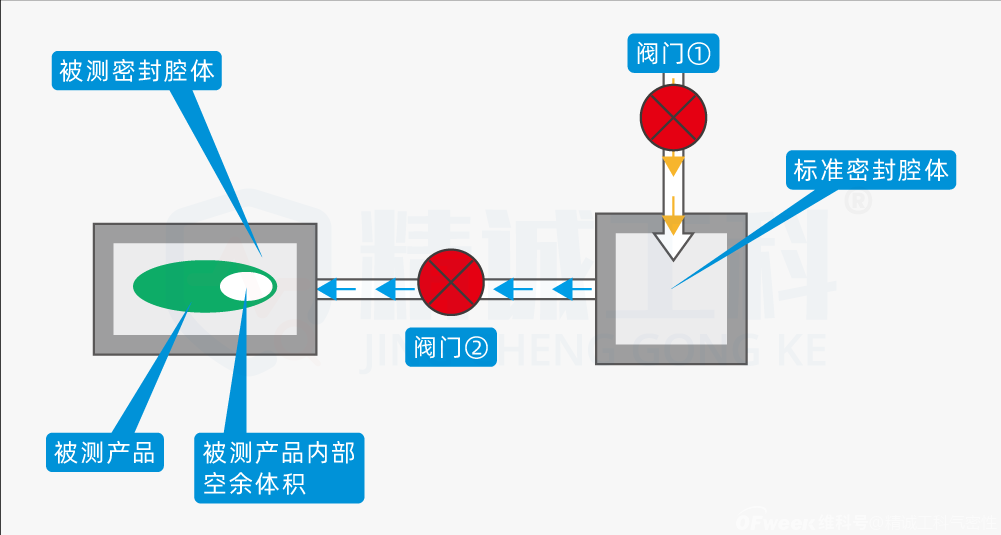

定量式检测原理图

仪器特点:适用于任何全封闭、密闭式产品,兼容敞开式。(JC-LZ10020定量型气密仪兼容直压测试模式)

应用范围:手表、手环、手机、码表、GPS 定位器、电动牙刷等。

4、流量式:

流量法是通过测量进入或排出被测工件的气体流量来检测气密性的。首先,被测物体被连接到一个精确的流量计上,然后通过测量进入或排出的气体流量来评估被测物体的气密性。如果流量超过设定标准阈值,则认为被测产品的气密性不合格;反之在测试标准内气密性合格。

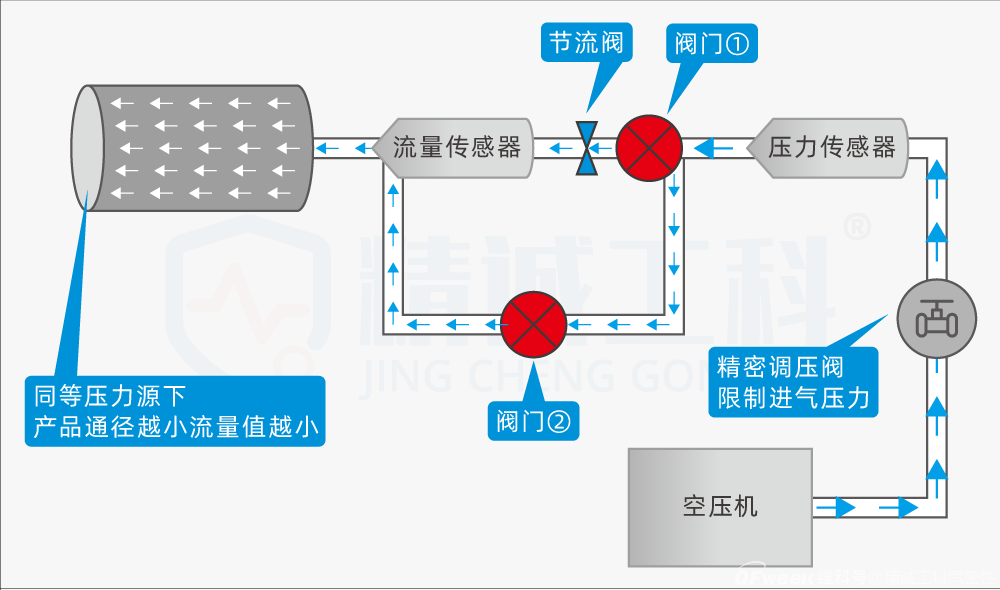

流量式检测原理图

仪器特点:适用于开放式管道或容器的检漏、堵塞检测。

应用范围:各类阀门、真空泵、管道、毛细管等。

5、差压式:

差压法是在被测工件的内部和外部之间产生压差,然后测量通过被工件的泄漏率来判断产品是否泄漏。

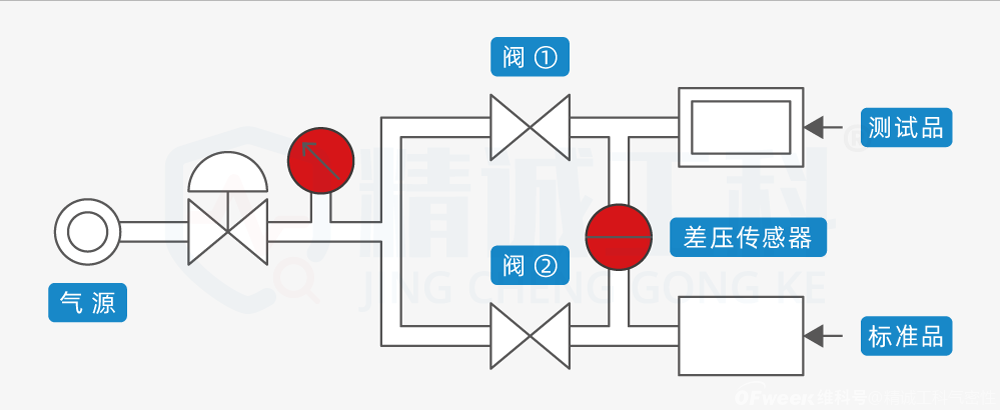

差压式检测原理图

仪器特点:针对任何大压力高精度的被测产品。

应用范围:压铸件、新能源电机外壳、新能源控制盒等。

6、正负压:

集成正压和负压两种测试模式,支持正压式和负压式两种方法。

正负压检测原理图

仪器特点:针对敞开型的产品(有孔可以抽气或充气),可根据真实的产品防护等级状态调整测试的压力。

应用范围:喇叭、LED 灯具、汽车、家电、医疗、阀体和电子元件等

7、爆破式:

爆破法是用来测试工件的气密性和耐压性能,它通过向产品内部充入压缩空气,在产品或部件的内部和外部之间产生压力差,并测量产品或部件爆开所需的时间。

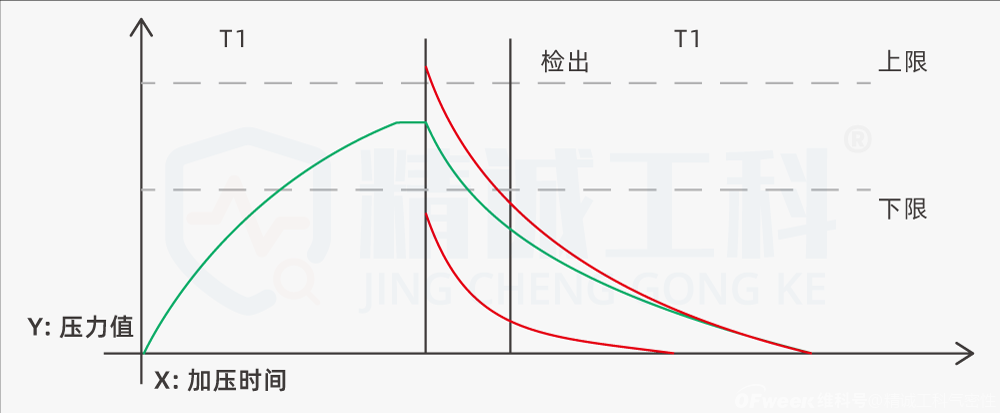

爆破式检测原理图

仪器特点:适用于气密性、爆破压力、翻转测试。

应用范围:新能源电池包、动力电池、锂电池、防爆片、呼吸阀等。

8、呼吸循环:

呼吸循环试验是用来测试新能源电池或部件的压力冲击耐疲劳性能的方法,它通过向电池内部循环充放气,然后观察一段时间内电池内部的压力变化或爆破压力,从而评估电池的寿命和安全性是否符合要求。

呼吸循环检测原理图

仪器特点:适用于新能源产品气密性、呼吸循环、寿命测试。

应用范围:新能源电芯、动力电池、锂电池、防爆片、电池盖板等。

此外在选择气密性测试仪时,还需要考虑这些因素:

1、检测精度:检测仪器的精度对于一些应用非常关键。如果您需要检测低压或高压应用,那么精度就非常重要。

2、检测速度:检测速度对于某些应用也非常重要。如果您需要快速检测大量产品,则需要选择一个能够在短时间内完成检测的仪器。

3、检测范围:不同的气密性检测仪器有不同的检测范围。因此,在选择检测仪器时,需要考虑您需要检测的产品的大小和形状。

4、可靠性:检测仪器的可靠性对于生产线上的应用非常重要。因此,需要选择一个可靠性高的仪器,以确保生产线不会因为仪器故障而停工。

总结:

不同型号的仪器有不同特点和应用场景,在选择气密性检测仪器时,需要根据自己的应用需求和预算选择适合的仪器。

想了解更多详细的气密性检测方案及应用案例,请关注【精诚工科气密性】

       原文标题 : 气密性检测仪怎么选?一文读懂防水密封性设备各种测试原理及方法
