KDRB-X变压器绕组变形测试仪接线图
一、频响法
变压器绕组变形测试仪主要是由主测量单元和笔记本电脑构成,并行三根专用测量电缆以及测量夹子和接地线组成。
主测量单元系统与试品之间采用50W高频同轴电缆联接，扫频信号经输出端口(激励端和参考端)，通过连接电缆将信号夹子(黄色)向被试品注入信号;由信号测量夹子(绿色)从被试品获取信号，经电缆传输到（响应端）；由信号测量从被试品注入点获取同步参考信号，经电缆传输到输入（参考端）。被试品外壳与测试电缆的屏蔽层必须可靠连接并接地，大型变压器一般以铁芯接地套管引出线与油箱的连接点，作为公共接地点，变压器外壳点接地。
I.三相Yn形测量接线
1. 测量系统共一点接地取变压器铁芯接地。
2. 黄夹子定义为输入钳在Yn的A相上、绿夹子定义为测量钳在‘O’点上。
3. 地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。
4. 被测A相对应侧a相接地。
5. 以上接线完成对三相Yn形的A相测量接线。

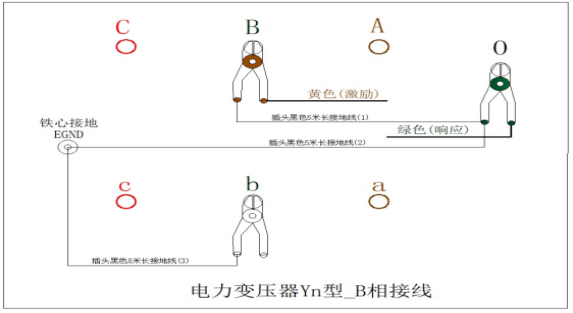

1.测量系统共一点接地取变压器铁芯接地。
2.黄夹子定义为输入钳在Yn的B相上、绿夹子定义为测量钳在‘O’点上。
3.地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔，再连接一接地线到铁芯接地
4.被测B相对应侧b相接地。
5.以上接线完成对三相Yn形的B相测量接线。

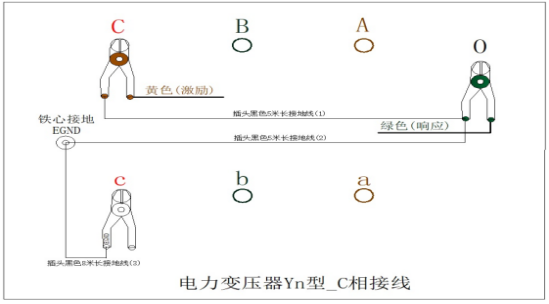

1.测量系统共一点接地取变压器铁芯接地。
2.黄夹子定义为输入钳在Yn的C相上、绿夹子定义为测量钳在‘O’点上。
3.地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。
4.被测C相对应侧c相接地。
5.以上接线完成对三相Yn形的C相测量接线。
II、三相Y形测量接线

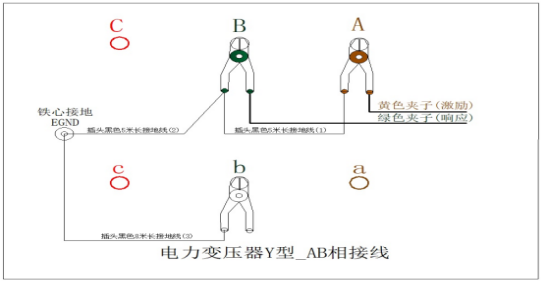

1.测量系统共一点接地取变压器铁芯接地。
2.黄夹子定义为输入钳在Y的A相上、绿夹子定义为测量钳在B相上。
3.地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。
4.被测B相对应侧b相接地。
5.以上接线完成对三相Y形的B相测量接线。
1. 测量系统共一点接地取变压器铁芯接地。
2. 黄夹子定义为输入钳在Y的B相上、绿夹子定义为测量钳在C相上。
3. 地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。
4. 被测C相对应侧c相接地。
5. 以上接线完成对三相Y形的C相测量接线。

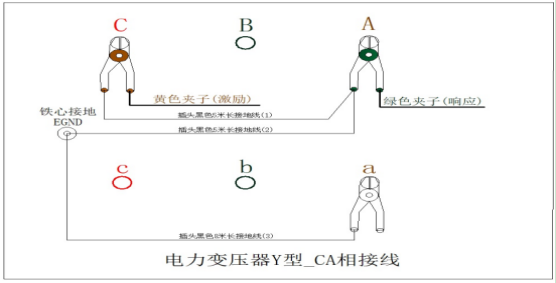

1. 测量系统共一点接地取变压器铁芯接地。
2. 黄夹子定义为输入钳在Y的C相上、绿夹子定义为测量钳在A相上。
3. 地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。
4. 被测A相对应侧a相接地。
5. 以上接线完成对三相Y形的A相测量接线。
III、三相△形测量接线

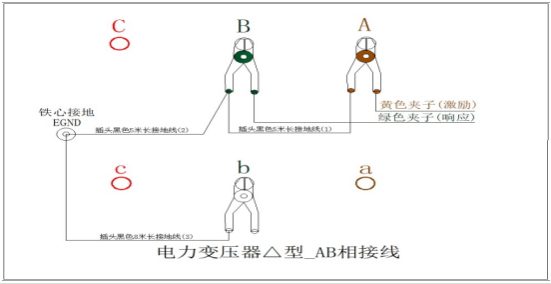

1. 测量系统共一点接地取变压器铁芯接地。
2. 黄夹子定义为输入钳在△的A相上、绿夹子定义为测量钳在B相上。
3. 地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。
4. 被测B相对应侧b相接地。
5. 以上接线完成对三相△形的B相测量接线。

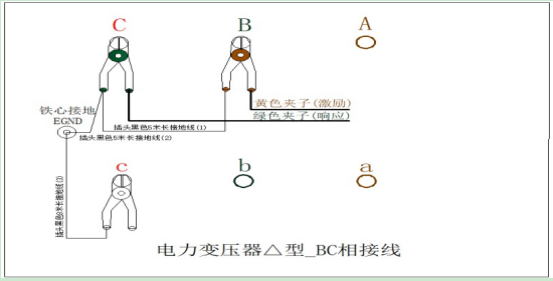

1. 测量系统共一点接地取变压器铁芯接地。
2. 黄夹子定义为输入钳在△的B相上、绿夹子定义为测量钳在C相上。
3. 地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。
4. 被测C相对应侧c相接地。
5. 以上接线完成对三相△形的C相测量接线。

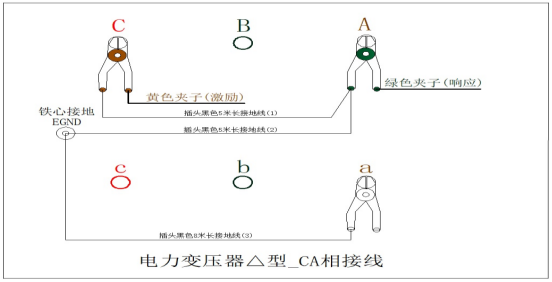

1. 测量系统共一点接地取变压器铁芯接地。
2. 黄夹子定义为输入钳在△的C相上、绿夹子定义为测量钳在A相上。
3. 地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。
4. 被测A相对应侧a相接地。
5. 以上接线完成对三相△形的A相测量接线。
IV、单相X、Y、Z测量接线

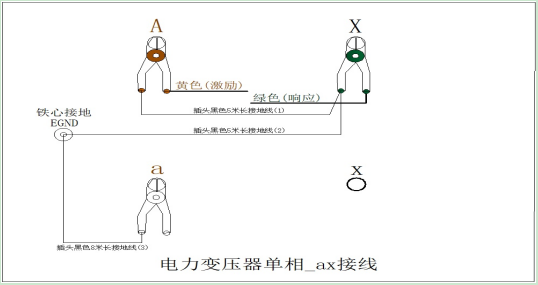

1. 测量系统共一点接地取变压器铁芯接地。
2. 黄夹子定义为输入钳在AX的A相上、绿夹子定义为测量钳在‘X’点上。
3. 地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。
4. 被测A相对应侧a相接地。
5. 以上接线完成对单相AX的测量接线。

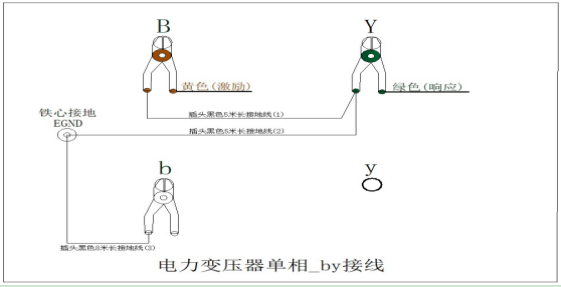

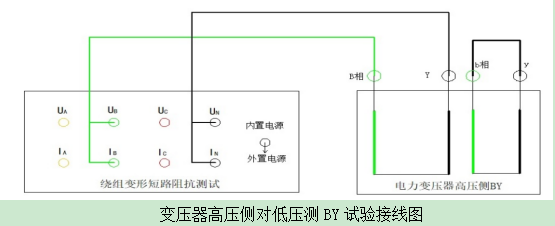

1. 测量系统共一点接地取变压器铁芯接地。
2. 黄夹子定义为输入钳在BY的B相上、绿夹子定义为测量钳在‘Y’点上。
3. 地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。
4. 被测B相对应侧b相接地。
5. 以上接线完成对单相BY的测量接线。

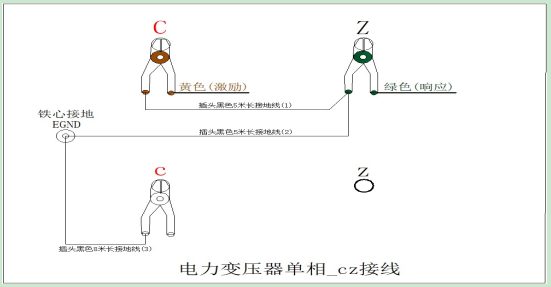

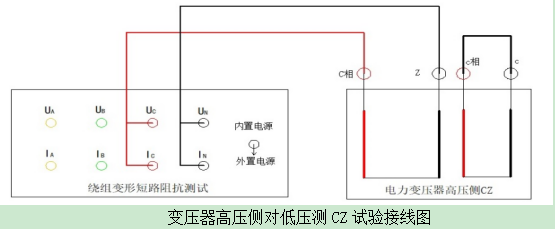

1. 测量系统共一点接地取变压器铁芯接地。
2. 黄夹子定义为输入钳在CZ的C相上、绿夹子定义为测量钳在‘Z’点上。
3. 地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。
4. 被测C相对应侧c相接地。
5. 以上接线完成对单相CZ的测量接线。
注意事项：
该仪器在测量之前应预热15分钟，如果在冬季等气温偏低的情况下，预热时间应适当加长，确保仪器的正常测量。
注意严格按示意图接地线，特别注意的是响应信号的接地夹子要先通过连接线与激励信号的接地夹子连接，再由激励信号的接地线与铁芯接地，保证信号电流的正确流向。
二、阻抗法

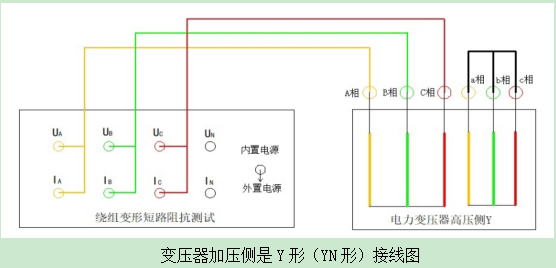

I、 Y形试验连接（YN形）
提示：短路阻抗试验在铭牌标注Yn时都必须按Y型接线和试验，除非特殊情况。

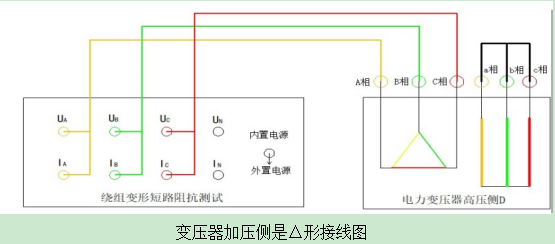

II、 △形试验连接
III、 III形连接
1. 先将低压侧用仪器配的裸铜短接线，用测试钳接好，低压短接的时候有中性点的也要一起短接（没有中性点的只短接abc）。
2. 按黄绿红对应的ABC三相高压侧用测量夹子夹好对应的高压侧，仪器上的六个端口也按黄绿红对应的ABC三相三线，将略粗连线插头插入下面对应的电流端口，将略细连线的插头插入上面对应的电压端口。
3. 对于三圈变压器，根据铭牌上的阻抗值来分别短接另外的端子。

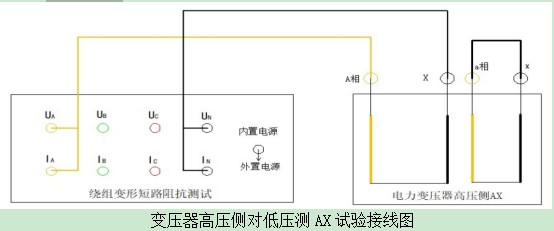

高 对 低 测试线接高压的ABC，低压的abcn短接，中压悬空。
高 对 中 测试线接高压的ABC，中压的AmBmCmN短接，低压悬空。
中 对 低 测试线接中压的AmBmCm，低压的abcn短接，高压悬空。
