触摸屏超低频高压发生器（双升压器）操作手册
一、操作说明
1、连接方法
（1）单独使用I号升压器（试验电压≤30KV）连接方法
连线说明：用本产品随机配备的一根专用线和接地线按图3的方法连接。电源插座用电源线连至50Hz/220V的交流电上。

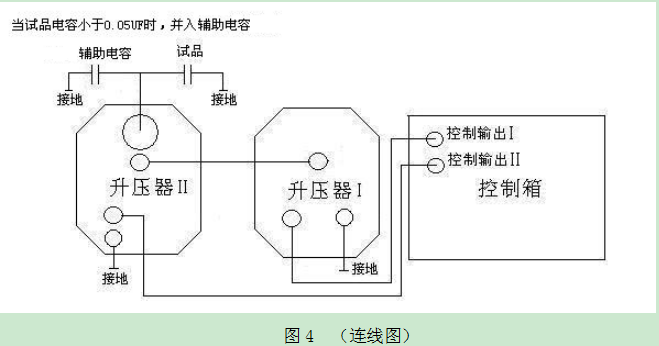

（2）I号升压器和II号升压器串联使用（试验电压≤80KV）连线方法
连线说明：用本产品随机配备的两根专用线和接地线按图4的方法连接。电源插座用电源线连至50Hz/220V的交流电上。
2、操作程序
（1） 开机。(注意:每次开机前都要对试品充分放电，升压过程中需要停机时请先按停机键，再用电源开关)开机前请将升压器上的排气孔旋松，升压过程可能会有少量油溢出，是正常现象。

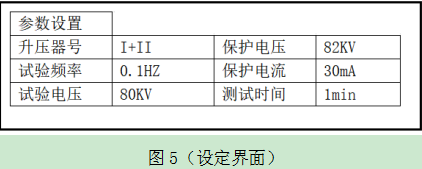

按上述方法连好所有线路之后，就可以将电源开关打开。仪器在微机上电复位下，自动进入如图5所示的设限界面。在进行连线、拆线、或暂不使用仪器时，应将电源关掉。电源插座上装有保险管。若开机屏幕无显示，应先检查保险管是否熔断。大小应按表1提供的数据更换。
（2） 设置限定参数
在图5所示的设限界面上，可根据试验的需要设定好试验频率、试验电压、高压侧的过压保护值、过流保护、测试时间。用指尖触摸选定相应的设定。
★ 升压器号设定：如果使用I号升压器单独升压，升压器号设定为I号（此时试验电压设定≤30KV），如果使用I号升压器和II号升压器串联升压，升压器号设定为I+II号。
★ 频率有四种选择：0.1、0.05、0.02、0.01。它规定了仪器的输出频率。单位为Hz。
★ 试验电压范围为5KV至额定值。(请不要设小于5KV的试验电压),它规定了我们所要升至的试验电压。仪器升至接近这个设定电压值时，就不再升压，并保持在这个峰值下进行等幅的正弦波输出。
★ 电压保护值设定范围为0至额定值，单位为kV。它规定了通过试品的电压上限值，当电压超过此设定时，仪器自动切断输出，进行停机操作。一般情况下电压保护值由系统自动设定,比试验电压高2-4KV。
★ 电流保护值设定范围为0至额定值，单位为mA。它规定了通过试品的电流上限值，当电流超过此设定时，仪器自动切断输出，进行停机操作, 一般情况下电流保护值由系统自动设定。
★ 定时修改范围：0-60分。它规定了试验时间的长短。单位为分钟。
★ F表示输入电压频率。
★ 可以存储打印20组历史数据。
以上电压，电流均为峰值，仪器显示的测量数据，以及打印报告上的电压电流值均为峰值。

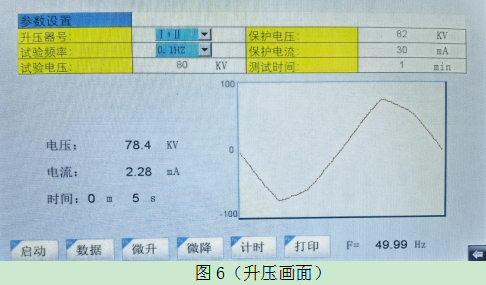

用指尖触摸“数据”将20组历史数据存U盘datalog目录下生成Excel文件.用指尖触摸“启动”，仪器进入图6所示的升压界面。
自动升压

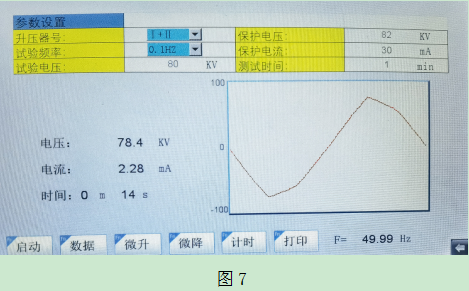

自检成功后，仪器自动进入升压状态。仪器将用若干个周期的时间（几分钟）将电压升至设定值。在升压过程中，按“STOP”键，仪器将切断电压输出。当升压值接近设定值时出现图7。

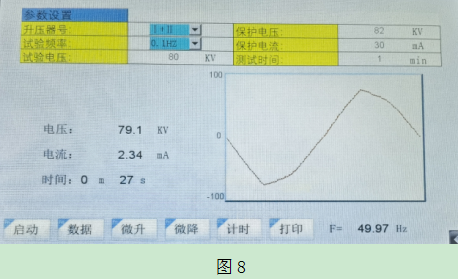

此时用指尖触摸“微升”或者“微降”，可多次调整，调整到设定值时用指尖触摸“计时”，出现图8，仪器开始计时，计时结束后自动打印试验报告。放电结束后关机再开始下一次测量。
★另外还有两种非正常停机：过压保护停机、过流保护停机。停机后出现相应的提示界面，放电结束后，再调整限制电压值或限制电流值，再开始下次测量。
二、电缆的超低频耐压试验方法
1、将与试品相连的电器设备全部脱离试品电缆。
2、采用10000V兆欧表对试品电缆各相分别进行绝缘电阻试验，记录试验值。
3、试验电压峰值：Ｕmax＝３Ｕo，其中Ｕo为电缆导体对地或金属屏蔽之间的额定工作电压。例如：额定电压为10KV电缆，单相额定电压 Ｕo：
Ｕo＝１０/√３kV
所以试验电压峰值为：Ｕmax＝３Ｕo
＝３×１０/√３kV
＝√３×１０kV
＝１７．３２kV
4、试验时间：3分钟。
5、可分相进行测试。试品电缆的电容值在试验设备负载容量能力范围内时，可将试品电缆三相线芯并联后，同时进行耐压试验。

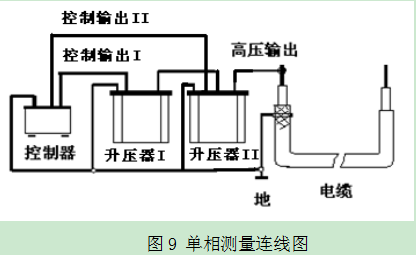

6、用随机附带的专用柔性连接电缆将试验设备与试品电缆按图9所示的方法相连接。合上电源，设定好试验频率、时间和电压以及高压侧的过流保护值、过压保护值，然后开始升压试验。升压过程应密切监视高压回路，JT试品电缆是否有异常响声。升至试验电压时，即开始记录试验时间并读取试验电压值。
7、试验时间到后，仪器自动停机。试验中若无破坏性放电发生，则认为通过耐压试验。
8、在升压和耐压过程中，如电流异常增大，电压不稳，试品电缆发生异味，烟雾或异常响声或闪烙等现象，应立即停止升压，停机后查明原因。这些现象如果是试品电缆绝缘部分薄弱引起的，则认为耐压试验不合格。如确定是试品电缆由于空气湿度或表面脏污等原因所致，应将试品电缆清洁干燥处理后，再进行试验。
9、试验过程中，如果遇到非试品电缆绝缘缺陷使仪器出现过流保护，在查明原因后，应重新进行全时间连接耐压试验。不得仅进行“补足时间”试验。
三、大型高压发电机的超低频耐压试验方法
对发电机的超低频耐压试验操作方法与以上对电缆的操作方法相似。下面就不同的地方作重点补充说明。
1、在交接、大修、局部更换绕组以及常规试验时，均可进行此项试验。用0.1Hz超低频对电机进行耐压试验，对发电机端部绝缘的缺陷比工频耐压试验更有效。其原因是在工频电压下，由于从线棒流出的电容电流在流经绝缘外面的半导体防晕层时造成了较大的电压降，因而使端部的线棒绝缘上承受的电压减小；而在超低频情况下，此电容电流大大减小了，半导体防晕层上的压降也大为减小，故端部绝缘上电压较高，便于发现缺陷。

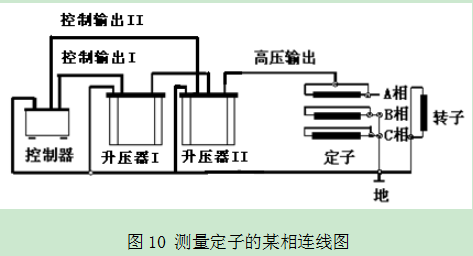

2、连线方法：试验时应分相进行，被试相加压，非被试相短接接地。如图10所示
3、按照有关规程的要求，试验电压峰值可按如下公式确定：
Ｕmax＝√2βＫUo
其中Ｕmax ：为0.1Hz试验电压的峰值（kV）
β：0.1Hz与50Hz电压的等效系数，按我国规程的要求,取1.2
Ｋ：通常取1.3∽1.5 一般取1.5
Ｕo ：发电机定子绕组额定电压（kV）
例如：额定电压为13.8 kV的发电机，超低频的试验电压峰值计算方法为：
Ｕmax＝
×1.2×1.5×13.8≈35.1(kV)
4、试验时间按有关规程进行。
5、在耐压过程中，若无异常声响、气味、冒烟以及数据显示不稳定等现象，可以认为绝缘耐受住了试验的考验。为了更好地了解绝缘情况，应尽可能全面监视绝缘的表面状态，特别是空冷机组。经验指出，外观监视能发现仪表所不能反映的发电机绝缘不正常现象，如表面电晕、放电等。
四、电力电容器的超低频耐压试验方法

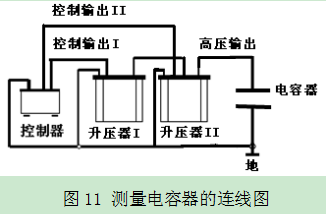

试验操作方法与上述方法相似，连线方法如图11所示。在确定试验电压和试验时间时，应按照有关规程办。
五、注意事项
1、本仪器所配升压器不得作它用。
2、机内带电,切勿自行拆机修理，以免发生意外。仪器有故障，应与我公司联系修理。
3、关机后应用放电棒对试品进行充分放电,再拆线。
4、开机前应用放电棒对试品进行充分放电。
5、每次启动升压前应用放电棒对试品进行充分放电。
