KD610PA绝缘油介质损耗测试仪操作方法
一、操作步骤图解
1、将干净的油杯置于油杯槽内（注意油杯的内电极和外电极一定要放置到位），将测量信号线和温度信号线如图2连接完好。温度信号线置于油杯中心部位的插孔内。
2、将地线与设备连接完好，接通电源线，打开电源开关，设备会自动进入主界面如图3。
3、在图3 界面下，按试验条件键，设备进入下一级菜单如图4。

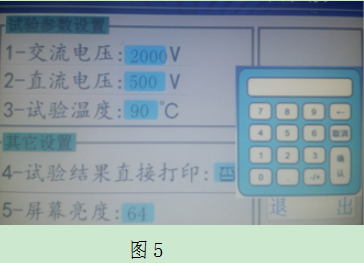

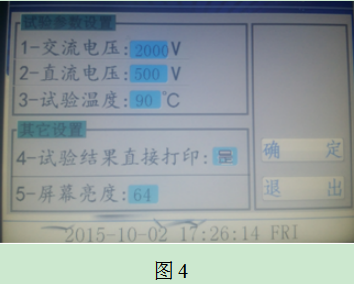

4、在图4界面中，可以分别对试验参数进行设置，图中是设备的默认参数，如需改动，只要点击需要改动的参数，就会自动弹出一个小键盘，如图5。
在小键盘中直接输入需要的参数并点击小键盘上的确认键即可，选择打印的时候只要点击光标处就可以在是和否之间切换。设定好后点击确定即可回到图3主界面。
5、在图3界面下，点击空杯测试，空杯测试主要是对油杯注油前的干净程度和装配进行验证，空杯介损值越小越好，干净的油杯空杯电容应为60PF±5PF.
6、空杯检测完毕没有问题后，将油杯的内电极取出置于油杯架上，取40ml待测油样置于油杯中（注意：注入油样时一定注意不能出现气泡，应沿着杯壁缓缓注入），油样注入后，再将油杯的内电极慢慢的放到位。（动作要慢一些，防止动作太快，排气不及时，使油样溢出），接好测量信号线和温度信号线，点击图3中的自动测试，一般测油是都按照规程90℃测量，同样也可以选择立即测试，在当前温度下测量。

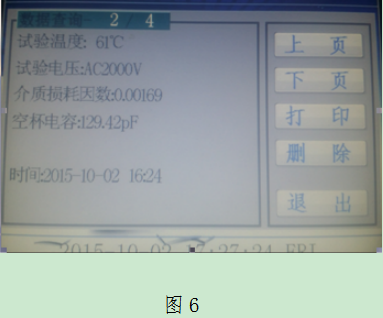

7、点击图3中的数据查询，进入图6界面。
点击上页和下页进行翻阅，也可以点击打印，对数据进行打印；还可以点击删除键对数据进行删除，按退出键退回到主界面。
二、油杯的清洗及安装方法

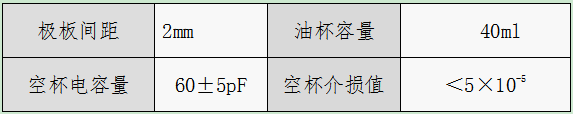

油杯的技术指标
1、组装方法（拆解步骤相反）

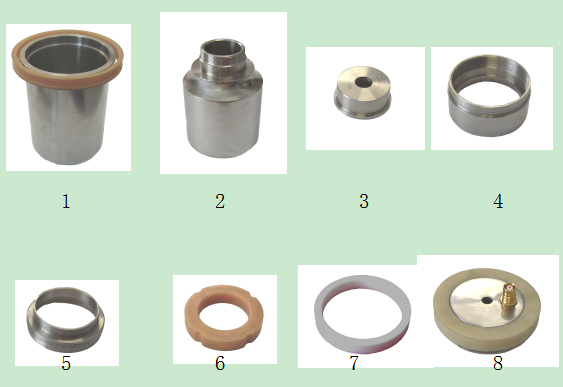

油杯各部件如下图所示：

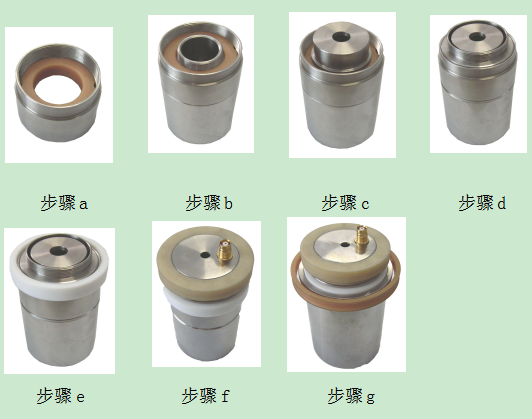

清洗后的零部件禁止用手直接接触，组装时必须戴好丝绸类手套，按照下列步骤进行组装：
a.将绝缘圈（6）放入屏蔽电极（4）中。
b.二者套在低压电极（2）上。
c.将低压电极螺帽（3）拧紧在低压电极（2）上。
d.将屏蔽电极螺帽（5）拧紧在屏蔽电极（4）上。
e.将绝缘圈（7）套在屏蔽电极（4）上。
f.将油杯上盖（8）拧紧在将屏蔽电极螺帽（5）上。
g.将以上组装体轻轻地放入高压电极（1）中，组装完成
2、清洗方法
在测量绝缘油的损耗值时，清洗油杯是很重要的准备工作。一些不可信的测量结果，往往是由于油杯清洗不CD所致，因此必须遵循严格的清洗方法，才能得出重复性好、可靠的测量结果。
做绝缘油的损耗因数的鉴定试验时，在每次试验之前应CD清洗油杯，清洗的步骤如下：
a.将油杯CD拆开，依次用化学纯的石油醚（馏程60～90℃）和苯清洗所有部件。
b.用丙酮对所有部件进行漂洗，然后用中性洗涤剂清洗。
c.将所有部件放在5%的磷酸三钠的蒸馏水溶液中煮沸5分钟，再用蒸馏水漂洗几次。
d.把所有部件放在蒸馏水中煮沸至少1小时。
e.将所有部件放入温度控制在105～110℃的烘箱内烘干，烘干时间不少于1小时。
f.待所有部件冷至不烫手时，组装油杯。
注意：在做绝缘油的损耗因数的一般例行试验时，油杯的清洗方法可以简化，即将上述清洗方法的第c项和第d项略去，代之以将所有部件用蒸馏水漂洗几次后，直接进入第e项。
此外，当连续对一批油样作例行试验时，如果前一次油样的损耗因数小于规定值，则在做下一个油样时可不必再清洗油杯，但必须用第二个油样洗涮油杯三次以上。
三、注意事项
1.遵守高压试验安全工作规程。
2.因仪器内部有高压及高温，在工作过程中，禁止打开油杯罩。
3.仪器在使用过程中要可靠接地。
4.要注意仪器使用环境的清洁。
5.油杯安装和清洗应严格按规定进行，否则将造成油杯放电，致使仪器无法正常工作。
6.保险管损坏，必须更换相同规格保险管。
四、仪器的成套性
1. 主机 1台
2. 油杯 1套
3. 渗油杯 1个
4. 玻璃注射器 1支
5. 测试线 1条
6. 温度传感器 1条
7. 电源线 1条
8. 保险管（5A） 2支
9. 打印纸卷 2卷
10. 说明书 1本
11. 出厂检验报告 1张
12. 合格证 1份
