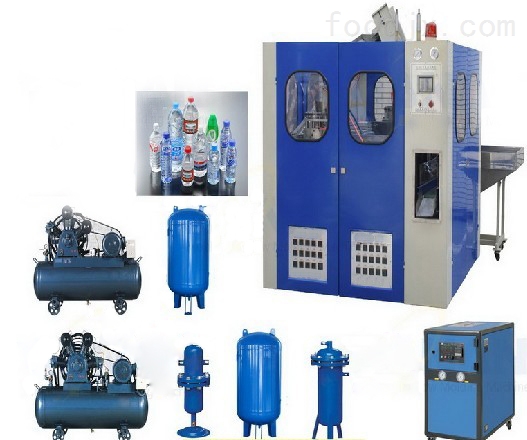

吹瓶机：就是吹瓶子的机器，浅显的解释就是能将塑料颗粒（软化成液体）或做好的瓶胚通过一定的工艺手段吹成瓶子的机器。
1英文名称
英文名称：Blow Molding Machine 或 Blow Moulding Machine
2特点
塑料中空容器以质轻价廉、安全性高等特性, 广泛应用于饮料、医药、化妆品、食品及化工行业，更是吸引了更多的生产商选择塑料容器来代替以往的玻璃容器。当今塑料界*的设备、模具以及原料等无不一一展现在我们面前，新技术、新应用层出不穷，纵观塑料中空成型领域也是硕果累累。随着世界性石油价格飞涨，塑胶原料价格也是居高不下，开发能耗低、原料省的替代产品也是市场趋势之一。
· 采用无油气囊锁模技术，锁模力大，且肘节运转进受力少、寿命长。·采用飞出密封技术，使封口尤其是广口瓶封口更容易。·采用基恩士的PLC，触摸屏，操作更容易、可靠性高。
3定义
吹瓶机是一种通过吹塑工艺将塑料颗粒制作成中空容器的设备，目前比较常见的机种包括，使用PP和PE的一次成型的中空挤吹机，使用PET，PC或者PP两次成型的注拉吹吹瓶机，以及新发展起来的有多层中空挤吹和拉伸吹塑。
目前大部分吹瓶机都还是二步法吹瓶机，即必须先将塑料原料做成瓶胚，然后再进行吹制。现今一般常用的是PET材质的环保塑料。 吹塑机：是将液体塑胶喷出来之后，利用机器吹出来的风力，将塑体吹附到一定形状的模腔，从而制成产品，这种机器就叫做吹塑机。也是吹瓶机的一种，即液压吹瓶机。
热塑性树脂经挤出或注射成型得到的管状塑料型坯，趁热（或加热到软化状态），置于对开模中，闭模后立即在型坯内通入压缩空气，使塑料型坯吹胀而紧贴在模具内壁上，经冷却脱模，即得到各种中空制品。
4工艺历史
Enoch Ferngren 和 William Kopitke先验证了吹塑加工工艺。这种工艺的原理源自于玻璃用品吹制。1938年，Ferngren 和Kopitke制造了一台吹瓶机并把它卖给了哈特福德帝国公司。这就是商用吹塑加工工艺的开端。在19世纪40年代，塑料制品的品种和数量都非常有限，因此，吹塑工艺直到很晚才得到飞速发展。随着产品种类的增多和生产率的提高，很快吹塑工艺制作的塑料制品越来越多。在美国的软饮料工业里，塑料容器的数量从1977年的零一直增长到了1999年的100亿。
吹塑工艺在第二次世界大战期间，开始用于生产低密度聚乙烯小瓶。50年代后期，随着高密度聚乙烯的诞生和吹塑成型机的发展，吹塑技术得到了广泛应用。中空容器的体积可达数千升，有的生产已采用了计算机控制。适用于吹塑的塑料有聚乙烯、聚氯乙烯、聚丙烯、聚酯等，所得之中空容器广泛用作工业包装容器。
根据型坯制作方法，吹塑可分为挤出吹塑和注射吹塑，新发展起来的有多层吹塑和拉伸吹塑。
挤出工艺是把塑化后的塑料原来通过螺杆挤压到挤吹模头中，再配合下面的模具以及压缩气体来实现产品的成型。
挤出吹塑工艺由5步组成：1将塑化后的原料制成塑料型胚；2.通过模具的闭合来截取部分型胚并切断型胚；3.往模腔内充入气体使型胚成型，并冷却；4，打开模具，拿出成型后的容器；5.修整飞边得到成品。
5过程
一、预热
将瓶坯（胚）通过红外线高温灯管照射，将瓶坯（胚）的坯（胚）体部分加热软化，为了保持瓶口形状，瓶坯（胚）口是不需要加热的，因此需要一定的冷却装置对其进行冷却操作。
二、吹瓶成型
该阶段是将已经预热好的瓶坯（胚）放置到已经做好的吹模中，对其内进行高压充气，把瓶坯（胚）吹拉成所需的瓶子。
6产品选择
如何选择自己所需要的吹瓶机型号，想必也是大家为关注的话题。
一般来说，根据自己所需的产品来选择吹瓶机的型号。针对不同的用量的厂家，一般关注的是一出几腔的、瓶子容量的大小，及每小时的产量。
通过自己的需要来选择符合自己所需的型号是非常关键的。如今，国内做吹瓶机的厂家也相当之多，在价格合适的基础上选择一个品牌不错的厂家也应该是考虑的关键，国内比较大的吹瓶机厂商主要集中在浙江台州。而且也有不少厂家已具备自主设计生产的能力，能根据客户的要求来特制所需的机型，并拥有庞大的厂房分配各部件的加工生产，再加上良好的售后服务系统给客户提供贴心的技术支持。
7操作步骤
步骤1: 将瓶胚放置在瓶胚容器中，经输送装置自动进入瓶胚定位装置。
步骤2:将瓶胚口向上瓶胚自动的加载到瓶胚固定器上，而后送入烘道。
步骤3:加热后，瓶胚被送进吹拉平台，然后锁模，先后经低压吹拉，高压吹拉，排气，后开模。
步骤4 :成瓶由自动脱模系统从吹瓶平台拿下来。
8技术发展
饮料企业对于吹瓶设备有两大迫切需求其一是由于塑料原材料价格持续上涨，饮料企业*不想着如何降低包装成本来达到利润的大化，因此需要利用*的吹瓶设备生产出重量更轻的瓶子；其二是由于市场变化的日新月异，饮料生产企业必须对饮料越来越短的生命周期作出灵活的反应，与之相对应的是PET瓶子生产中日益频繁的产品更新问题，在生产过程中需要把更换模具的时间降到低。这两大迫切的需求就给吹瓶设备供应商出了一个不小的难题。
闭环（Closed Loop）技术是指将连线校验的工艺参数集成于拉伸吹瓶机的工艺控制系统中，形成一个闭合的、自动控制和自动调节相结合的生产循环过程。智能化的机器控制技术旨在提高吹瓶机的质量保障体系。通过AgrPETWallplus监测系统的使用可对诸如瓶壁厚等瓶坯的各种数据进行监控。在工作时，偏离系统额定值的数据将会被立即辨认出来，此信息会被及时传送到吹瓶机瓶坯加热单元的控制系统，控制系统将迅速反映并单独控制加热炉内各加热灯管的额定值。因此即使各瓶的数据不同，在初始设定的工艺参数仍保持不变的情况下，生产出的瓶子质量仍稳定可靠。
9维护保养
1 加料位不加料：需进行检查几种情况：
是否已经料斗没有料了，如果是：需要赶快加料
不是：请检查提升机的控制接触器是否在得电状态，如果是得电状态，赶快检查电机是否在得电并负载状态，因为这种情况很可能是由瓶坯（胚）卡住了提升带，这时简单的方法是人工帮助提升。
如果检查提升机的控制接触器不在得电状态，请检查瓶胚检测电眼是否与反射板不在同一条直线上。
2 进料老卡进料盘：这种情况是比较头痛的问题，从经验上看如果瓶坯（胚）的长度比较长切重量较大的话，那么这种现象是比较少的。
3 瓶子吹成后不能从模具中取出。
首先应该将模具打开，用手动开合模，如果正常，在用空运行状态运行一下，如果也正常的话。
请检查你的排气时间设置，如果排气设置正常，且每次只要一吹瓶就故障的话，那么可以判断是排气阀的问题，请打开排气阀检查其弹簧和密封件情况（这种故障还有一种现象是排气声音比较大或有排不净的声音）。
如果你遇到的是很多模生产正常偶然来一下这种开不了模的情况，请检查锁模销是否有段了的螺丝在里面，另外请检查锁模力度是否太大，如果太大应该按照标准重新调整。
4 瓶子老是夹伤
机械手的位置是否错位。
5 两个机械手相碰撞
这种情况需要重新手动复位机械手，是由于错位引起的
10操作规范
全自动吹瓶机安全操作规范*知识
（1） 每班开机之前，必须在各活动部件加润滑油一次。（机械手、机械手导轨、开合模导轨 ）
（2） 摆臂可（3—4）天加一次。加温机大链条小链条可一个月一次。经常检查主机减速器、加温机减速器是否缺油。主机轴承可3个月加一次。
（3） 生产前检查各运动部件是否牢固，螺丝是否松动脱落，特别是冲击力较强的地方，皮带传动部分是否异常。
（4） 检查高压气源，低压气源，电源，水源是否正常。
（5） 检查各急停开关，安全门开关，保护装置检测开关是否正常。
（6） 检查加温头进胚，掉胚部分工作是否正常。插胚如不到位可调节压胚装置螺母。
（7） 检查灯管是否损坏，断裂。要及时更换。
（8） 检查各气动元件是否漏气，动作是否灵敏。
（9） 检查三联体是否异常漏气，是否堵塞，水杯储水量是否太满。
（10） 全自动吹瓶机电磁阀遇有异常时，要及时清洗〈每吹瓶350万清洗一次〉。
吹瓶机的运作原理
吹瓶机主要分成三类：挤出吹瓶机、打针吹瓶机和特殊结构吹瓶机。加工工艺主要分为一步法和二步法两种。一步法和二步法吹瓶机成型工艺，主要用于PET和BOPP中空容器成型。两者各有特点，都在应用广泛。相比较而言，二步法更适合于集中出产瓶坯、分散吹制瓶子；而一步法设备更适合于饮料企业的在线出产。
吹瓶机的吹制程序主要有6个步骤：1）首先将加热后的塑胚放入模具中；2）使用锁模气缸将模具琐紧；3）再用高压或机械结构等令胚模锁定；4）中高压预吹气,同时拉伸气缸动作令胚模膨胀；5）高压吹气,瓶胚依模具定型，并保压一定时间；6）将已成型瓶中的高压释放，气缸复位——取瓶。
气动设备在吹瓶机的运行过程中应用的地方非常多；从放料 — 锁紧 — 拉伸 — 高压吹气\放气 — 取瓶，这一系列动作都是由气动设备辅助完成。如拉伸高压吹气放气回路，根据图2显示，我们可以看到，气路分成两块，常压部分和高压两个部分。
台达气动设备对于吹瓶机的改进
在这套系统中，台达气动产品在常压部分可以对系统有比较大的改进。我们推荐采用台达气动系列设备：
1） 电磁阀：台达YSVF3000\5000系列。
其特点是：电磁阀流量大；寿命高——5000万次以上；先导采用双进气结构，抗环境能力强；外观美观。
2） 气缸：台达YCA3系列；大气缸YCS1系列、YCQ2系列、YMB系列; 无杆缸（开门缸）：YPL系列; 摆缸：YMSQ系列。
其特点是：针对吹瓶机高速、使用环境差等条件，汽缸的动密封圈改用PPD密封圈结构，此密封圈在高速受气体压力后会自动补偿，从而降低密封圈和缸筒壁的接触压力，提高汽缸的使用寿命。
3） 气爪：YCHB系列，YCHA系列。
其特点是：品种齐全、品质上乘、性价比高。
4） 过滤部分：YAC系列；YAFF和YAMG系列产品。
其特点是：低功率、节能环保、产品使用寿命长。
