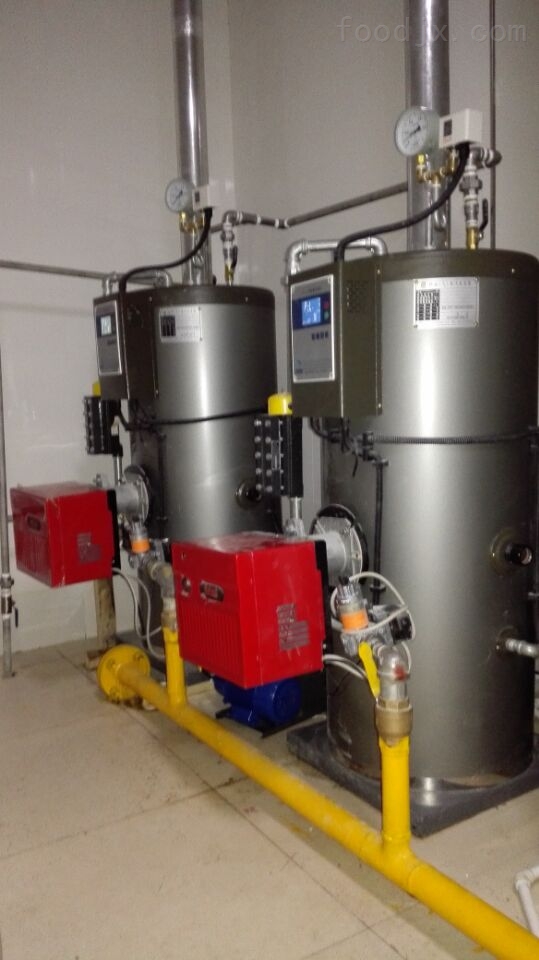

小型蒸汽发生器主要用于豆腐加工，厨房后厨，酿酒，医院消毒，干洗服装等行业。
小型蒸汽发生器主要用于豆腐加工，厨房后厨，酿酒，医院消毒，干洗服装等行业。目前市场使用的蒸汽发生器
品牌众多。质量参差不齐，蒸汽发生器的结构及使用：
1锅炉结构部件及名称
|
序号 |
名称 |
|
1 |
控制箱 |
|
2 |
燃烧器 |
|
3 |
排污阀 |
|
4 |
主汽阀 |
|
5 |
安全阀 |
|
6 |
压力控制器 |
|
7 |
压力表 |
|
8 |
水位计 |
|
9 |
逆止阀 |
|
10 |
给水阀 |
|
11 |
烟道 |
|
12 |
给水泵 |
|
13 |
水位电极棒 |
|
14 |
窥视镜 |
2主要技术参数
|
项目 型号 |
LSS0.03 |
L（w）SS0.05 |
LSS0.1 |
LSS0.2 |
LHS0.3 |
LHS0.5 |
LHS1.0 |
||
|
-0.4-Y/Q |
-0.4-Y/Q |
-0.4-Y/Q |
-0.4-Y/Q |
-0.7-Y/Q |
-0.7-Y/Q |
-0.7-Y/Q |
|||
|
额定蒸发量 |
kg/h |
30 |
50 |
100 |
200 |
300 |
500 |
1000 |
|
|
工作压力 |
Mpa |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
|
|
燃料消耗量 |
轻油 |
kg/h |
2 |
3.5 |
6.6 |
13 |
19 |
32 |
64 |
|
天然气 |
Nm3/h |
2.3 |
4.1 |
8 |
16 |
24 |
40 |
80 |
|
|
城市煤气 |
Nm3/h |
5.3 |
8.6 |
17.2 |
34 |
52 |
86 |
172 |
|
|
热效率 |
% |
87-90 |
90 |
||||||
|
水容量 |
L |
24 |
29 |
106 |
190 |
660 |
770 |
1310 |
|
|
蒸汽出口 |
mm |
15 |
20 |
20 |
32 |
40 |
40 |
50 |
|
|
进水口 |
mm |
15 |
20 |
20 |
25 |
25 |
25 |
25 |
|
|
排污阀 |
mm |
20 |
20 |
25 |
25 |
40 |
40 |
40 |
|
|
安全阀 |
mm |
20 |
20 |
40 |
40 |
40 |
40 |
2×40 |
|
|
耗电量 |
KW |
0.4 |
0.6 |
0.6 |
1 |
1.4 |
1.4 |
3.3 |
|
|
烟道口 |
Φmm |
89 |
89 |
108 |
159 |
219 |
219 |
300 |
|
|
外形尺寸 |
长 |
mm |
530 |
675 |
900 |
1100 |
1250 |
1450 |
1750 |
|
宽 |
mm |
510 |
550 |
900 |
1100 |
1250 |
1450 |
1750 |
|
|
高 |
mm |
1100 |
1200 |
1950 |
2220 |
2220 |
2240 |
2660 |
|
|
运输重量 |
kg |
187 |
252 |
720 |
1100 |
1400 |
1800 |
2655 |
|
本产品的技术参数因产品性能的改进而有所变更时,恕不另行通告。
3锅炉的安装及其主要辅件
安装说明
1、锅炉安装前，请有安装资格的单位将锅炉平面布置图及锅炉随机资料和安装申请送交当地锅炉监察机构批准同意安装。（备注：发生器免予报批，检验）
2、锅炉安装应符合《蒸汽锅炉安全技术监察规程》中的有关标准。
3、锅炉上的阀门、仪表等要送到有关部门检验，合格后方可使用。
锅炉的安装参考
1、锅炉安装工艺总要求：
（1）准确性
一是中心位置（或就位位置）、垂直度、标高、水平、间隙值等几何尺寸的准确性，必须将其误差近代制在允许偏差值的范围内；二是安装工艺程度的准确性，先安什么后安什么要安排好。
（2）热力系统内畅通、洁净
一是要求对在安装工序之前、制造或运输过程中在系统内的结垢、氧化层、杂物等要清除；二是要求在施工过程中，不要造成新的物、污染源再次进入系统中，以保证系统畅通和洁净。畅通不仅流通，也含保证额定流量的要求。
（3）热膨胀灵活自由，热应力小
由于锅炉安装工作是在常温条件下进行的，而锅炉在正常参数下运行，各部位受热不同、材质不同、膨胀方向，在焊接时存在一定内应力，膨胀十分复杂。因此，对膨胀部位，要留有足够的间隙，保证膨胀时能灵活自由胀出或收缩时能回至相应温度条件的胀值位置，另外，焊接时，不得强行组对，以减少焊接内应力。
（4）严密性
通过安装过程，消除设备自存在的或由施工造成的漏水、漏气、漏油、漏煤、漏粉、漏灰、漏烟、漏风等。以保证锅炉系统的严密性。
（5）可靠性
安装时应保证原设计的可靠性，不应由于安装原因使锅炉构架、承压部件、吊杆、支撑部件的强度、刚度有所削弱，或使传递受力的承力面、承力点产生变形，以保持承力的可靠性。
（6）经济性
安装完毕后，必须保持设计条件下元规定的运行技术和经济指标，如保温应符合设计要求，表面不超温，以防增大热损失等。
锅炉安装指南
⑴、安装地点应接近用汽地点，以降低热损失。
⑵、锅炉安装应与地面保持垂直。
⑶、水箱的高度不应超过锅炉的高水位线，水箱应安装水位控制装置，以保证水箱有水（常用的有液位控制器或浮球阀）。
⑷、烟道的安装可根据现场实际情况进行，总长度一般以≤3.5m为宜。避免转直角，弯曲部位不要超过两处，末端要采取防雨措施。
⑸、根据锅炉的配电要求引进电源，并加装控制开关。
⑹、必须安装接地线，并可靠接地。
⑺、安装水处理设备。
⑻、燃烧器用一个能在燃烧风筒上滑动的连接法兰安装，提供的所有部件必须可靠装配。
⑼、必须在燃烧器正确安装在锅炉上以后才能连接输油（气）管，油（气）路连接处必须密封。
3、主要辅件
（1）、水位计：
水位计是显示锅筒内部水位的直接观察点，内部安装的水电极是控制燃烧器和水泵正常工作的重要安全附件；目前我公司常用的是板式水位计。
|
序号 |
名称 |
|
① |
水位计主体 |
|
② |
水位计玻璃 |
|
③ |
电极接头 |
|
④ |
电极棒 |
|
1 |
高水位电极（红） |
|
2 |
低水位电极（黑） |
|
3 |
中水位电极（黄） |
① 外观及部件名称
②、注意事项
a、使用时保持水、汽路畅通，防止出现假水位。
b、锅炉内正常水位应在水位玻璃口的1/2-3/4之间。
c、出现水位异常时应停炉检修，每天停炉后需进行水位计冲洗。
e、水位计上的密封垫长时间使用会发生腐蚀应在适当时机更换。
e如水泵补水不停应及时检查水电极和水位地线安装情况。
（2）、压力表，压力开关
① 压力表要保持表面清洁，使指针清晰可见。
- 压力开关
选用丹麦进口的压力开关，其原理如图：其中⑴为动针，（2）为高压针（4）为低压针，当锅炉内压力未达到额定蒸汽压力时，⑴（2）闭合，电热管控制得电工作，当压力达到额定蒸汽压力时⑴（2）断开，电热管停止工作。
调整压力开关时，应在锅炉工作压力范围内进行调整，不能高于出厂设置，下限不得低于1kg/cm2，否则电热管不工作。
触摸屏式控制器配套使用进口压力变送器，通过调整控制器的相关数据可以设定锅炉的起停压力。
（3）、燃烧器
燃油燃烧器主要部件说明
a、油嘴——油嘴采用高压离心雾化式，是燃烧器关键的部件（为保证燃油的良好雾化，油泵的运行压力不宜低于0.8MPa）。任何损坏、变形、污垢都会严重影响油嘴及燃烧器的正常工作，因此应定期清洗、更换。
b、风门——用来控制燃烧器的进风量，达到调节燃料、空气混合比的作用。燃烧器点火成功后，调整风门调节螺丝使锅炉烟道无黑烟即可。
c、齿轮泵——本机采用丹佛斯油泵，油泵的运行压力在出厂时设定在1.0Mpa。
d、光电管——监察火焰的装置。当燃烧器启动后，若不能成功点火或在运行过程中突然熄灭，光电管因感不到光，将指示控制器迅速关闭燃油电磁阀⑿，并声光报警。
燃气燃烧器主要部件说明
a、燃烧头——本机燃烧头采用孔板式，是燃烧器关键的部件（为保证燃气的良好燃烧，燃气的运行压力不宜低于1000Pa）。任何损坏、变形、污垢都会严重影响燃烧器的正常工作，因此应定期清洗。
b、风门——用来控制燃烧器的进风量，达到调节燃料、空气混合比的作用。燃烧器点火成功后，调整风门调节螺丝使锅炉烟道无黑烟即可。
c、电磁阀——本机采用进口电磁阀，电磁阀的运行压力在出厂时设定在1000pa。
d、离子棒——监察火焰的装置。当燃烧器启动后，若不能成功点火或在运行过程中突然熄灭，离子棒因感不到光，将指示控制器迅速关闭燃气电磁阀⑿，并声光报警。
（4）、运行流程
电机运转带动油泵起动后，高压点火变压器通过电极棒打火，然后电磁阀打开，点火成功后，光电管感到光，高压点火变压器停止，燃烧器进入正常燃烧状态。
4使用方法
使用前注意事项
（1）、电源电压不能超过额定电压的 ±5% 。
（2）、燃料选用天然气或柴油，切勿使用汽油和重油；冬季气温低于0度时，0#柴油往往出现凝固现象，不宜使用，好使用-10#柴油。
（3）、必须安装接地线！
（4）、锅炉周围禁止摆放汽油、香蕉水等易燃易爆物品。
（5）、使用燃气锅炉时室内应加装电子检漏报警装置，以防发生意外。
运行前准备工作
（1）、操作人员必须了解本锅炉的工作原理，各种辅件的位置，性能及工作方法。
（2）、检查燃烧用油（气）、接线及各管口、电源及燃烧器、水泵、锅炉附件安装情况。
（3）、明确主汽阀开启、关闭正常后，将其关闭。
（4）、检查水位计，确认水位升降灵活，位置正常。
（5）、正确整定压力调节器，调节好燃烧风门。
3．运行与控制
3.1 燃烧器控制
在运行状态下：
压力控制器（启停控制）闭合时，控制器启动燃烧器；压力控制器（启停控制）断开时，控制器关闭燃烧器。
当压力控制器（负荷调节）闭合时，燃烧器处于二段火状态；当压力控制器（负荷调节）断开时，燃烧器转为一段火状态。
3.2给水泵控制
与运行状态无关：
水位低于“低位电极”时，控制器开启给水泵，当水位达到“高位电极”时，控制器关闭给水泵。
供汽
供汽时应先将主汽阀稍微开启，让微量蒸汽来暖管，同时将管路上的泄水阀开放，让冷凝水排出，暖管时间根据管道的长度、直径、蒸汽温度等情况决定，同时注意锅炉各部位是否有特殊响声，如有立即停炉检查。
供汽方法有两种：
1、一次性供汽法：如果单次额定蒸汽压力下的蒸汽量能够满足加热需要，可采用此法。
2、持续供汽法：如果单次额定蒸汽压力下的蒸汽量不能够满足加热需要时采用此法：燃烧器运行状态下，开启主汽阀（需将蒸汽保持在一定压力下）向受热体供汽。
5停炉
1、停止燃烧、排放蒸汽，直至炉内压力下降到零为止。
2、紧急停炉
⑴遇到下列情况应立即停止锅炉的运行。
①、锅炉压力上升不停，超过高允许工作压力，安全阀已排汽但气压仍继续上升。
②、锅炉水位降低到锅炉水位计低边缘，水泵已工作但还看不到水位。
③、锅炉水位已上升到水位计高可见边缘以上，经放水仍不能见到水位。
④、给水设备失灵，不能向锅炉进水。
⑤、锅炉受压组件发生严重变形泄漏或其它危及安全运行的异常情况。
⑵紧急停炉的方法：停止燃烧，泄压通风，切断电源。
6维护保养
1、维护保养锅炉时，必须切断电源，必须泄压。
2、燃烧器应每两个月从锅炉本体上拆下来，认真清除积炭和灰尘等异物。光电管或离子棒受光面每月擦拭一次，燃油燃烧器的过滤器要始终保持清洁和过滤功能；仔细清洗油泵内过滤网，不要破坏密封垫。燃烧器不得无油空转，以免损坏油泵。
3、水位计要时刻保持清洁，每天打开清洗阀冲洗一次，以保证水位清晰。
4、安全阀每天扳动一次，以防生锈失灵。
5、锅炉停止运行时间较长时，应切断电源，并做好保养工作：
⑴、干法保养：停炉后放出炉水，将炉内污垢冲洗干净，用燃烧器微火将锅内烘干（燃烧时间不可太长，以免损坏锅炉），然后将锅炉气体全部排净后，把所有管道阀门关闭，每三个月检查一次。
⑵、湿法保养：适用于停炉期不超过一个月的锅炉，停炉后将炉水放出，排干净加满清水，切断电源，关闭阀门。
