扭力倍增器采用高能行星变速机构作为主传动，体积小，重量轻，由于变速比大，输入较小力量就能产生很大的输出扭矩，反作用支脚可360º任意调换位置；操作人员只需施加很小的力，即可得到1-28倍的输出力矩.配套扭力扳手根据传动比预置好扭力,达到相应的预紧扭矩，能自动发出讯号“嗒”的一声报警，同时伴有明显的手感振动,从而轻捷的完成螺栓螺母的紧固拆卸工作。
1扭力倍增器特点
安全------使用延长杆会造成危险。使用扭力倍增器可以藉由放大倍率4、25或28倍来减少延长杆长度及使用者的出力。
操作空间的限制------使用较长的延长杆在有些工作场合，因为空间上的限制，可能不适于延长杆使用。
准确------使用扭力倍增器操作会比较顺畅、平稳并且可获得更准确的扭矩。在螺栓锁紧的过程中可减少体力的支出。 发电厂电力检修及各工业行业生产检修安装现场，紧固和拆卸大直径螺栓螺母相当困难，尤其在操作人员难以施工的环境中（例如设备周围空间较小，无法使用加力杆及各类特种扳手等），这一矛盾显得更为突出。
2 扭力倍增器规格型号
|
序号 NO |
规格型号 （Model） |
螺栓直径 （M） |
输出方 （mm） |
传动比 / |
重量 （KG） |
大扭力 （N.m） |
|
01 |
SGBZQ-15 |
M20-M30 |
25 |
1 ：4 |
2.6 |
1500 |
|
02 |
SGBZQ-20 |
M22-M36 |
25 |
1 ：16 |
3.9 |
2000 |
|
03 |
SGBZQ-35 |
M30-M45 |
30 |
1 ： 16 |
5.5 |
3500 |
|
04 |
SGBZQ-55 |
M36-M52 |
35 |
1 ： 16 |
7.5 |
5500 |
|
05 |
SGBZQ-75 |
M42-M60 |
40 |
1 ：18 |
10 |
7500 |
|
06 |
SGBZQ-100 |
M52-M72 |
50 |
1 ：25 |
17 |
10000 |
|
07 |
SGBZQ-150 |
M60-M80 |
55 |
1 ：28 |
25 |
15000 |
3扭力倍增器的使用注意事项
（1）需注意配合的扭力扳手的扭矩值,请勿过载使用。
（2）尽量保持扭力扳手驱动头、倍增器和被锁物同轴线对准。
（3）尽量保持反作用力臂与抵挡物可靠的平面接触。
（4）尽量保持反作用力与反作用力臂成直角。
（5）反作用力点应尽量远离倍增器，并在安全三角区内。
（6）基于安全考虑，不容许使用双臂或平衡式反作用力臂。
（7）要取下倍增器，先移去扭力扳手和拨动反回弹装置，切忌敲打
4扭力倍增器的保养
（1） 每年定期更换倍增器内部润滑油；
（2） 请勿使倍增器外观受损。关于反回弹安全装置About Anti Wind-UP Ratchet 在进行锁紧螺母施工时，高倍率齿轮箱（1：28或更高）会产生一定量的反冲力，而当每次输入装置释放（或松脱）时，会产生回弹动作，回弹方向与操作方向相反。反回弹安全装置的作用是：当回弹力产生时，反回弹棘轮装置会保持弹力而不释放。注意：在锁紧螺母施工前，须确认反回弹安全装置与螺母锁紧操作方向相适应。

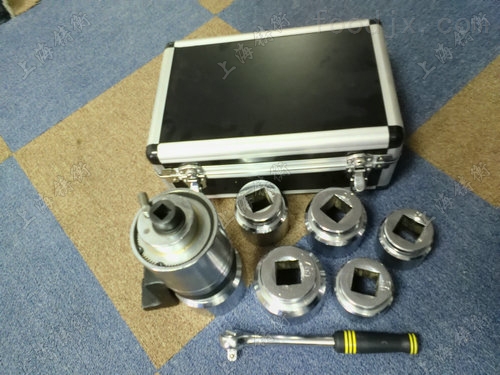

5扭力倍增器图片

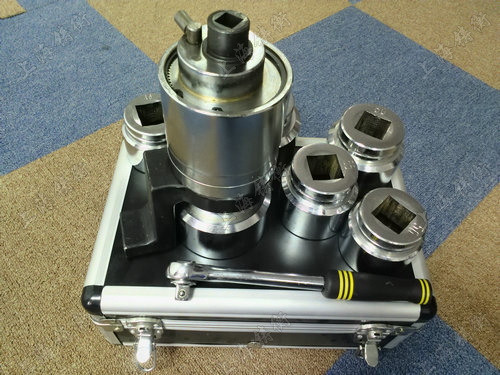

扭力倍增器图片
扭力倍增器图片
