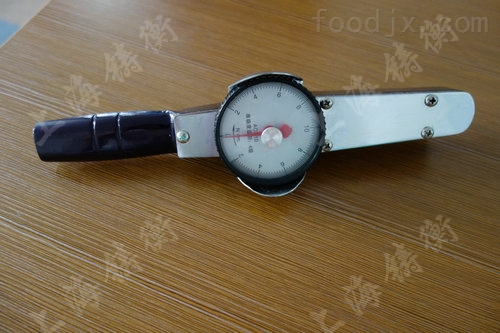

表盘扭力扳手是采用军工技术开发、研制的新一代的扭力扳手，该表盘扭力扳手是利用指针将被测紧固件扭矩值直观地在表盘上指示出来并记忆该扭矩极大值的一种新型扭矩计量器具。
1表盘扭力扳手结构
由扳体、弹性元件、放大机构、显示机构和记忆机构五部分组成。
2表盘扭力扳手应用
主要用于航空、航天、船舶、汽车、精密机械、电力、发动机、内燃机等行业对紧固力矩有严格要求螺纹部件的连接。
3表盘扭力扳手使用
表盘扭力扳手使用前说明：
A、旋转表壳或表壳上的旋钮可带动指针旋转，该指针为记忆指针，称被动指针或从动指针；和机芯联接的指针为工作指针，亦称主动指针。
B、使用本产品应根据紧固件的强度等级和扭矩值要求选用合适量程的规格和型号，不应超范围使用。 扭力扳手使用前需调整零位：
A、右旋使用时：顺时针旋转表盖上的旋钮，使记忆指针与主动指针指向刻度盘的零位刻线。
B、左旋使用时：逆时针旋转表盖的的旋钮，使记忆指针与主动指针靠紧，且主动指针指向刻度盘的零位刻线。
表盘扭力扳手使用时注意： 将指针扳手的方榫与紧固件对接（根据需要可直接对接，也可通过转接套筒对接），然后缓慢平稳地施加扳拧力，直至记忆指针指向所需的扭矩值。
表盘扭力扳手使用结束后： 表盘扭力扳手停止施力后，主动指针在弹性元件和机芯扭簧的作用下自动回复零位，记忆指针仍停留在指示的刻度上，并准确读出扭矩值。旋转表盖上的旋钮，使记忆指针也回复到零位，可进行下一次使用。
4表盘扭力扳手主要特点
⒈读数直观方便；双向扭矩测试；峰值操持功能；定值扭矩测试。
⒉表盘扭力扳手主要用于对螺纹紧固力矩的检测。
⒊表盘扭力扳手带有公制Nm和英制Ibf.in双刻度显示，在检测螺纹紧固力矩的同时，可预先设置力矩值，当力矩到达设置值时，扳手发出声光报警。范围从0Nm-4000Nm，可测量范围广。扳手头部为固定式，可接套筒使用。
5表盘扭力扳手注意事项
1、使用本产品应根据紧固件的扭矩值要求选用合适的型号，不得超范围使用。
2、本产品是一种精密的扭矩计量器具必须精心使用，严禁敲击、震动、磕碰、扔掷和当榔头使用。
3、本产品可双向使用，但不允许用来松动紧固件，防止由于过载而影响示值精度。
4、为保证扭矩值的准确性，扳手应定期进行检查和校正，每操作5000次或1年应对扳手进行一次校准。
5、当发现扳手有失灵或数值不准确时，应由专门计量人员进行调正和维修，非检定人员不得随意拆卸。
