理致全自动电加热蒸汽发生器是服装洗涤行业、食品加工行业以及实验室理想的蒸汽汽源。本产品具有结构紧凑、体积小、使用方便等特点，他适用于一切需要低压力蒸汽需用量不大的单位。
1概述
理致全自动电加热蒸汽发生器是服装洗涤行业、食品加工行业以及实验室理想的蒸汽汽源。本产品具有结构紧凑、体积小、使用方便等特点，他适用于一切需要低压力蒸汽需用量不大的单位。
2结构特点
本系列产品由炉胆、加热器、供水系统、控制系统、外壳五大部分组成。
加热元件*浸没在水中，所以热效率非常高，供水采用不锈钢高压齿轮泵，家水时不需停止加热或者减压，且时间短、不影响蒸汽压力。
控制系统同时设有断水报警，自动停止加水加热，只要接通电源、水源、启动开关就会自动工作，15~20分钟即可正常供汽。

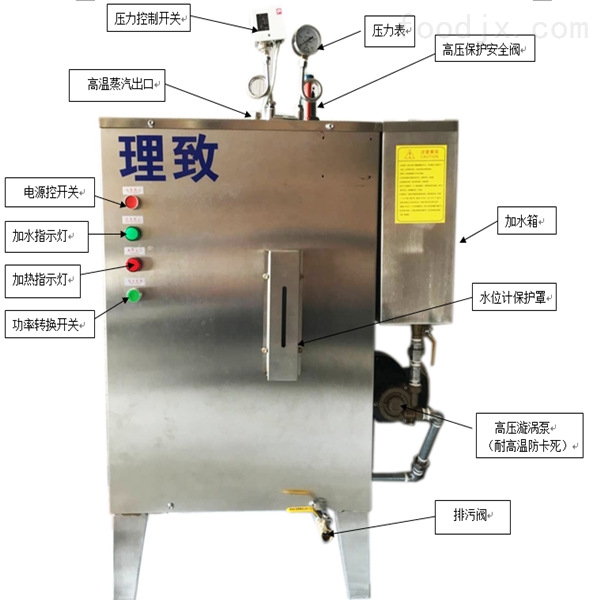

3锅炉各主要部位功能简介
锅炉本体： 是锅炉的受压元件，它所能承受的压力，详见出厂铭牌，电加热器位于锅炉的顶部。
加热管：电加热管是锅炉的加热装置，它通过热能转换，把水在规定的时间内加热变为蒸汽，由于加热管的加热部分*浸没在水中，所以热效率特别高。
3、 电控箱：电控箱位于锅炉侧前面，是锅炉的心脏，它有如下功能：自动进水、自动加热、自动保护、低水位报警、超压保护、漏电保护功能。
4、 水泵：水泵是锅炉给水装置，它能在锅炉缺水或无水时自动补水，在水泵的后面有两只止回阀，主要是控制锅炉水回流，发生锅炉热水回流的主要原因是止回阀失灵，应及时更换止回阀，否则沸腾的水把水泵密封圈冲坏，造成水泵漏水。
5、 压力控制器：是一种压力信号，转换为电气开关信号机电转换装置，它的功能是在压力不同的情况下输出开关信号，厂方在出厂时已经把压力调整在适当的压力
6、 水位电极：是锅炉水位控制的重要组成部分，它利用水和蒸汽的电导率不同来实现水位的自动控制
7、 安全阀：是锅炉的安全保护装置，当锅炉开启后，由于种种原因到设定压力不停机，在超过压力时，安全阀即自动开启，排泄压力，使锅炉内压力降低，从而达到保护锅炉安全运行的目的。为防止安全阀的阀盘和阀座粘住，应定期拉动安全阀提升手柄，作排汽试验，没隔2~4周应升高气压一次作排汽试验，以校验安全阀的作用
8、 排污阀：安装在锅炉底部，它能将锅炉中的污垢统统排除干净，在使用压力不超过0.1MPa排污
本体安装
一、锅炉的安装
1、 尽量安装在用热近、操作安装方便的地方。
2、 热水管道不宜过长，要有良好的保温层，管道应从热水输出端向末端适当倾斜，供水水源必须安装控制阀。
3、 电源必须装有配套控制开关、熔断器及可靠保护接地线，380v三相四线伸展（或者三相五线伸展），220v单相供电，配线标准照附表中的电源线截面标准。所有接线必须符合国家相关规定。
4、 电源电压必须控制在5％之内，否则会影响使用效果，380v电压必须是三相四线供电，零线不能够接错。
5、 锅炉的地线关系到使用安全，为此应安装可靠的接地线。接地线应就近打桩，深度为≥1.5m,地线电缆连接头应烧结在地线桩头上。为防止生锈受潮，连接的接头应高于地面100mm为宜。
6、 当使用的水质不符合要求时应使用净化水，严禁使用深井水，含矿物质、泥沙多的水质，特别北方砂土地区及山林地区要注意水质质量。
7、 开机前检查电源、电压、水源是否有异常情况，关闭排污阀开启供水阀、检查水泵是否卡死，若水泵卡死，拆下风叶后盖，转动电机轴至灵活状态即可开机。
8、 开机后观察机器工作过程是否有异常，发现有异常情况参照故障处理方法，排除后再开机使用。
9、 停机后必须关闭电源开关，待压力降低至0.1MPa后开始排污，同时关闭进水阀。
电加热锅炉调试
操作程序：
在锅炉和软水器安装妥当之后，即可按照程序操作：
说明：在本产品出厂前，厂房已经对锅炉的加热管、控制箱、安全阀、压力控制器、排污、水泵等关键部位进行了综合调试。
1、 一般情况下，只要水、电按图所示全部接通，打开控制箱的按钮，即可进入全自动运行，无须用户再调试。
2、 水处理的调试应参照本使用说明书中的水处理部分。
发生器严禁使用井水，河水，湖水，因为没有经过水处理的水矿物质特别多，虽然有些水用眼看起来很清，没有浑浊现象，但是经过锅炉内胆水反复烧沸腾以后，这些没有水处理的水里面矿物质会产生化学反映更厉害些，它们会粘在加热管和液位控制器上面，这样会产生下列情况：
一） 加热管外表泥垢过多，加热时间会延长，会增加耗电量。
二） 加热管外表泥垢过多，会很大损耗加热管寿命。
三） 液位控制器泥垢过多，会使用失灵，会不工作，加热管会烧坏。
2）本机要专人使用，熟读说明书，必须要按机器外表贴的警告提示，和使用须知操作。
3）使用三相电源时，将标有“N”的一线接在电源领线上，将标有“火线”的三条线分别接在电源的A,B,C三相火线上。
4）机器外表必须要接地。
5）每次开机前，要先检查电源是否正常，加好水箱的水。
6）每次关机，要及时放掉锅炉内胆里的水合蒸汽，关掉总电源，否则气体在机器里面冷却后会变成假的气体，第2天开机到时候气压会很快上来，不过阀门打开后出来的都是水。
7）在使用本机的时候要注意及时排污，每天好二次，排污时应带压力0.15MAP排放，只有这样才会防止管道堵塞，排污管道妥善连接，避免烫伤。
8）正确使用机器会使机器寿命大大增加，还会节约电费。
为什么水在加热时会产生水垢？
水中溶解的矿物质其溶解度一般是随着温度的升高而增加，但是有个别的矿物质随温度的增加而降低，因为这些矿物质在温度升高后，组成发生了变化，例如：含钙镁的盐类：
水中钙镁离子是结垢的主要因素。在自然界中，钙镁离子是以碳酸氢钙和碳酸氢镁的形式存在，这两种矿物质在水中的溶解度很高，碳酸氢钙在100毫升水中溶解度大约16.6克，碳酸氢钙在温度升高过程中，发生分解，变成碳酸钙，碳酸钙在水中的溶解度只有1.3毫克（18℃）当从水中析出来的碳酸钙结晶致密的堆积起来后，就形成了我们在水壶中看到的白色硬垢。
水垢对锅炉的危害
碳酸钙垢的热传导系数很小，不但会引起锅炉能耗的增加，而且会威胁锅炉的运行安全。在表二中给出水垢和钢材的导热系数：
水垢的热导性能只是铜材质的千分之几，钢材的二百分之一。在锅炉结垢后，
如果我们仍想达到无水垢时的炉水温度，势必提高受热面的温度。例如：10吨的锅炉，壁温为280℃，当结硅酸盐水垢1毫米时，要达到同样的炉水温度，壁温要提高到680℃，此时的炉体钢板强度降低.
锅炉常见故障及排除
如有技术的疑点，请及时和我们联系18819229399、15017518298
我们的网站：http://www.junspy.cn
|
机型 |
额定 蒸发量 |
高 压力 |
额定 蒸汽温度 |
额定 电压 |
额定 电流 |
电源 线径 |
蒸汽 出口 |
排污 出口 |
进水口 |
长*宽*高 （mm） |
|
9KW |
12kg/h |
0.4MPa |
151℃ |
380V |
16A |
2.5mm2 |
DN15 |
DN20 |
DN15 |
760X450X1010 |
|
12KW |
16kg/h |
0.7MPa |
171℃ |
380V |
20A |
4mm2 |
DN15 |
DN20 |
DN15 |
760X450X1080 |
|
18KW |
24kg/h |
0.7MPa |
171℃ |
380V |
30A |
6mm2 |
DN15 |
DN20 |
DN15 |
760X450X1080 |
|
24KW |
32kg/h |
0.7MPa |
171℃ |
380V |
40A |
10mm2 |
DN20 |
DN20 |
DN15 |
920X500X1350 |
|
36KW |
50kg/h |
0.7MPa |
171℃ |
380V |
60A |
16mm2 |
DN20 |
DN20 |
DN15 |
920X500X1350 |
|
48KW |
65kg/h |
0.7MPa |
171℃ |
380V |
80A |
30mm2 |
DN20 |
DN20 |
DN15 |
1010X550X1500 |
|
72KW |
100kg/h |
0.7MPa |
171℃ |
380V |
120A |
50mm2 |
DN20 |
DN20 |
DN15 |
1010X550X1500 |
|
108KW |
150kg/h |
0.7MPa |
171℃ |
380V |
180A |
70mm2 |
DN25 |
DN25 |
DN15 |
1010X550X1650 |
