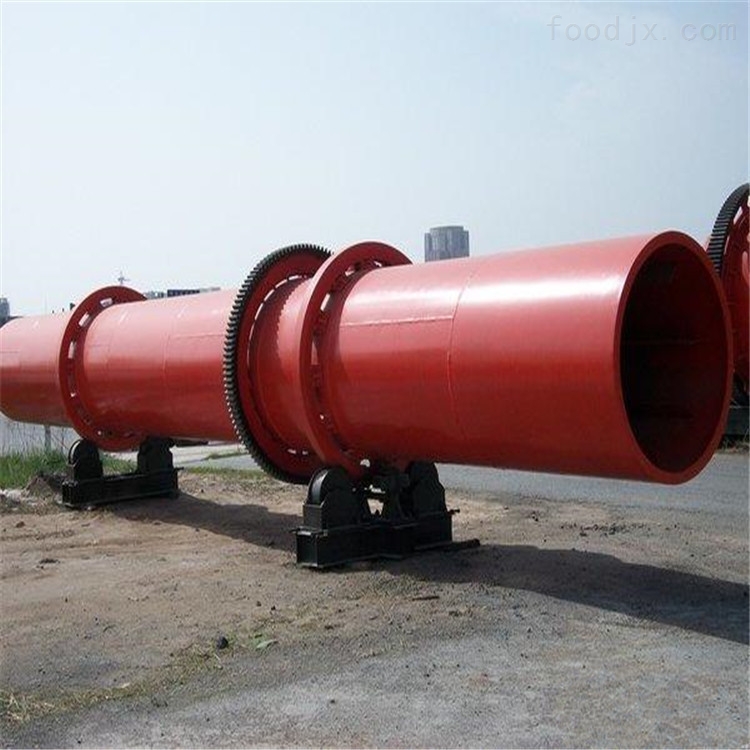

粮食烘干机是指热风烘干箱,采用回旋式加热装置,能在短时间内产生大量的热风,它能通过高温处理达到杀死虫卵,*解决粮食干燥问题。随着粮种的改进、单产的提高和国家对粮食烘干设备的投资增加,建设大、中、小型粮食烘干设施的越来越多。能否选配质量高、使用寿命长、经济实用、可靠性好和自动化程度高的烘干机至关重要。
![粮食烘干机](/wp-content/uploads/2024/05/637195159660876334193.jpg)
1工作原理
原理:热风烘干箱,采用回旋式加热装置,能在短时间内产生大量的热风,它能通过高温处理达到杀死虫卵,*解决干燥过程中出现变色现象,烘干箱体采用金属铝内壁板,硅胶棉保温,波纹彩钢板或铝合金外壁板。箱体内采用数字化控制和检测,使空气循环和加湿,加温得到有效控制。
1、 采用*的幕式冷阱,结构简单、实用。
2、 冷阱工作温度≤40℃(可选装≤60℃、≤88℃)。
3、 制冷系统采用*压缩机,制冷量大,能耗少。
4、 真空系列安全、可靠,工作真空度高。
5、 加热干燥过程自动控制,加热温度波动小,控制精确。
6、 产品含水率可低至1~3%,同时可保持原物的色、香、味及其 营养成份,而且保质期长。
2对比
国内生产粮食烘干机的厂商分别生产不同型式的设备,每种烘干机的性价比相差很大。为了便于您充分了解,帮助客户选购质量高、使用寿命长、经济实用、可靠性好的粮食烘干设备
3选择配置
类型
按谷物与气流相对运动方向,烘干机可分为横流、混流、顺流、逆流及顺逆流、混逆流、顺混流等型式。
⒈横流烘干机
横流粮食烘干机是我国先引进的一种机型,多为圆柱型筛孔式或方塔型筛孔式结构,国内仍有很多厂家生产。横流粮食烘干机优点:制造工艺简单,安装方便,成本低,生产率高。缺点:谷物干燥均匀性差,单位热耗偏高,一机烘干多种谷物受限,烘后部分粮食品质较难达到要求,内外筛孔需经常清理等。但小型的循环式烘干机可以避免上述的一些不足。
⒉混流烘干机
混流烘干机多由三角或五角盒交错(叉)排列组成的塔式结构。国内生产此机型的厂家比横流的多,与横流相比它的优点是:⑴热风供给均匀,烘后粮食含水率较均匀;⑵单位热耗低5%~15%;⑶相同条件下所需风机动力小,干燥介质单位消耗量也小;⑷烘干谷物品种广,既能烘粮,又能烘种;⑸便于清理,不易混种。缺点是:⑴结构复杂,相同生产率条件下制造成本略高;⑵烘干机四个角处的一小部分谷物降水偏慢。
⒊顺流烘干机
顺流烘干机多为漏斗式进气道与角状盒排气道相结合的塔式结构,它不同于混流烘干机由一个主风管供热风,而是由多个(级)热风管供给不同或部分相同的热风。国内生产厂家数量少于混流烘干机厂家,其优点是:⑴使用热风温度高,一般一级高温段温度可达150~250℃;⑵单位热耗低,能保证烘后粮食品质;⑶三级顺流以上的烘干机具有降大水份的优势,并能获得较高的生产率;⑷连续烘干时一次降水幅度大,一般可达10%~15%;⑸适合烘干大水份的粮食作物和种子。缺点是:⑴结构比较复杂,制造成本接近或略高于混流烘干机;⑵粮层厚度大,所需高压风机功率大,价格高。
⒋顺逆流、混逆流和顺混流烘干机
纯逆流烘干机生产和使用的很少,它多数与其它气流的烘干机配合使用,即用于顺流或混流烘干机的冷却段,形成顺逆流和混逆流烘干机。逆流冷却的优点是使自然冷风能与谷物充分接触,可增加冷却速度,适当降低冷却段高度。顺逆流、混逆流和顺混流烘干机是分别利用了各自的优点,以达到高温快速烘干,提高烘干能力,不增加单位热耗,保证谷物品质和含水率均匀。
选型
不同的粮食品种可以选用不同的烘干机。如以小麦、水稻为主的粮食产区可选择混流、混逆流型式的烘干机。如以玉米为主的产区,可选择多级顺流高温快速烘干机。如以水稻为主的产区,可选择顺逆流、混逆流等低温、大缓苏段烘干机。不同的粮食有不同的干燥工艺和不同的烘干温度,根据烘干期粮食数量的多少,也可选择不同型式的烘干工艺和烘干机。如粮食品种多,数量少或粮食分散存放,应选用小型分批(循环)式烘干机或小型移动式烘干机。如品种单一,数量大,烘干期短,应选用大型连续式烘干机为宜。
设备规格
烘干机型号大小的配置,是根据当地的实际情况,以及对烘干机的生产率和降水幅度这两个重要指标的要求来综合分析确定。如要求是3000t含水率为26%的玉米,环境温度平均为-5℃时,玉米可存放15天左右,每天工作20h,30天烘完降至14%的安全水份,可选用处理量为5t/h的小型、干燥能力较大的烘干机(折算到每小时降5%个水时,其干燥能力为12吨.水/小时)。若粮食集中的产区,烘干季节内粮食处理量大,就可根据实际情况选择大型高温、高效、快速烘干机。
生产能力
烘干机的配备宜大不宜小,因为多数情况下在收获季节遇上雨季时,才需要发挥烘干机的作用,烘干量大,生产率小不能解决问题。国家及地方的储备库,粮食集中的产区应建大、中型烘干机。固定式烘干机的服务半径宜小不宜大,以减少运输距离,降低成本,提高效益。移动式烘干机可用于农村产粮不集中地区和南方小产粮区,生产率一般为2~5t/h为宜,过小,不受用户欢迎,一机多用,不但适用于粮与粮种,还适用于一些经济作物,该服务半径应大些,才能发挥移动式烘干机的作用。
热源
选择烘干机时必需考虑当地的能源资源,以做到合理利用,降低成本。如有煤矿的粮食产区,热源以用煤、无烟煤或焦炭为宜,其价格经济,但燃煤热风炉一次性投资大。有油田和天然气的粮食产区,可用轻柴油、重油或天然气及丙烷等作为热风炉燃料,这类燃料使用成本高,但热风炉一次性投资小。专用种子烘干机应用燃油或天然气的热风炉为宜,因为它的风温稳定,易控制,能够保证烘干种子发芽率。
环境条件
由于各种作物的收获季节不同,以及南北方烘干时的温度差异等因素,必需考虑烘干效果和作业成本。如沿海地区尽可能避免在低温潮湿的天气里烘干谷物,否则脱水效果差、生产率低、烘干成本高。北方地区有近一半的时间是在0℃以下烘干作业,外界温度越低,所需的单位热耗相对较大,成本较高。因此在北方0℃以下作业的烘干机外壁及热风管道应加保温层,以减少热量损失。
附属设备
烘干机要完成好烘干作业,必需配备一些附属设备。连续式烘干机在储粮段应设上下料位器(或溢流管等),流程中的暂存仓应设满仓料位器,提升机应有自动停机及堵塞报警装置等。电机应设有过载保护装置,并能实现手动和自动连锁控制。排粮机构应能实现调速或无级变速。温控仪表应能显示热风温度及各段粮温,并能高温报警。为测试粮食的含水率,应配备快速水份测试仪。
4安装调试
⒈烘干机的安装应严格按上装配图和基础图的要求规范施工,烘干机安装前,应对其零部件及其辅佐件一律清查,清擦,清理干净完备齐全。
⒉由于烘干机是长体大型设备,因此安装时应按此顺序和方法进行:
(一)划基础线,在基础标板上正确的作出十字线,标高线,中心标板埋设要达到使用方便,准确并考虑机座安装后不被遮盖。
(二)安装底座与拖轮
铲平垫铁位置,划出底座,拖轮的中心线,按照图纸要求,找准底座与拖轮的安装位置,调平放正,先把基础孔灌浆,混凝土达到一定强度时,拧紧地脚螺栓,复查合格后,再安装筒体。
(三)安装筒体及滚圈
先将滚圈装在筒体上,固定时所需要的凹状接头要一正一反交错配置,并调整垫铁的厚度,使滚圈与凹状接头的接触保持相应的间隙,切勿一致,并点焊凹状接头螺栓头部与筒体内。
(四)安装大齿轮
安装前检查对接面接口不得有碰撞痕迹,把大齿轮与筒体接触表面清擦干净,然后将两半齿轮小心的对好并拧紧接口螺栓,便将大齿轮装在筒体上。转动筒体,检查大齿轮的径向跳动和侧向摆动,直至校调合格。
(五)安装小齿轮、减速机、电机
根据已装好的大齿轮,调整好大、小齿轮的啮合参数并达到设备规定要求,固定小齿轮,减速机电机的位置。
(六)安装齿轮罩,使其与齿轮的边缘距离匀称。
⒊上述工作全部做好后,进行二次灌浆,对灌浆的要求应按土建设计的有关规定进行。与灌浆有关的安装复查,调试工作同步进行,以确保烘干机的安装质量。
5性能特点
1、粮食烘干机设备结构简单,体积小,操作方便,无需辅助设备,便于输送和移动。
2、粮食烘干机以热空气作为干燥介质,采用循环烘干工艺,谷物受热降水均匀、充分、烘后品质好。
3、粮食烘干机是以煤、稻壳或秸杆作燃料,经过燃烧和换热转换为干净热空气,对被烘干谷物无污染。
4、粮食烘干机投资小,使用费用低,可自动控制工作过程,自动停机,操作简单省力,符合中小型农场及农户的需要。
5、粮食烘干机配备有自动在线测温,测湿装置,自动化程度大大提高,干燥均匀度好。
6、粮食烘干机具有清扫方便、*,不会混种,特别适合干燥谷物种子。
6操作保养
⒈烘干机的干燥效率高低,很大程度上取决于燃烧室的好坏,因此,在烘干机操作过程中,必须对燃烧室、鼓风机和除尘吸尘设备加以特别的注意。
⒉在开动烘干机前一个小时点燃炉子,检查所有的附属设备,包括烘干机的各个传动部分,支拖部分等,都应当紧固、正常、滑滑、可靠方可开车。
(一)点燃炉子前应检查火炉、炉篦子、给料装置、燃烧室、炉坑内的炉渣、炉门、空气导管、调节阀和鼓风机、除尘器等。
(二)开启烘干机前应检查燃料、工具、传动支托装置润滑全部轴承及摩擦面。
(三)开动烘干机的步骤是先启动烘干机电机,后开动运输湿料设备,再启动干料运送设备,形成连续均匀的作业程序。
⒊在烘干机运转过程中要经常检查各部分轴承的温度,温度不得超过50℃,齿轮声响应平稳,传动、支托和筒体回转应无明显的冲击、振动和传动,还应该经常做好设备的检查、维护和保养工作,其内容应包括:
(一)全部螺栓紧固件不应有松动现象。
(二)要经常注意滚圈和挡轮,拖轮的接触情况。
(三)挡风圈,齿轮罩不应有翅裂和摩擦撞损情况。
(四)各部位应按下表进行正常润滑。
润滑点: 润滑材料 润滑时间及周期电 机 钠钙脂 6个月
减速机轴承 钙基脂 6个月
减速机齿轮 10﹟油 换/3个月
传 动 轴承 钙基脂 2次/班
支 托 轴承 钠钙油脂 6个月
挡 轮 轴承 钠钙油脂 6个月
7故障排除
⒈烘干后的物料水分含量大于规定数值,其消除方法是控制烘干机的生产能力,加大或减少热量的供给。
⒉滚圈对筒体运转有摆动,其原因是滚圈的凹形接头侧面没有夹紧,消除方法是用垫板使滚圈和凹形接头保持均匀且夹紧适当,防止过紧而容易发生事故。
⒊大齿轮与小齿轮的啮合间隙被破坏,其原因是a.拖轮磨损b.挡轮磨损c.小齿轮磨损其消除方法是根据磨损情况进行车削或更换,也可以反面安装或成对更新。
⒋通体振动,其原因是a.拖轮装置与底座连接被破坏,消除方法是校正紧固连接部位,使其处于正确位置;b.滚圈侧面磨损,消除方法是根据磨损彻程度,对滚圈进行车削或更换.
