流化床干燥技术是近年来发展起来的一种新型干燥技术，其过程是散状物料被置于孔板上，并由其下部输送气体，引起物料颗粒在气体分布板上运动，在气流中呈悬浮状态，产生物料颗粒与气体的混合底层，犹如液体沸腾一样。在流化床干燥器中物料颗粒在此混合底层中与气体充分接触，进行物料与气体之间的热传递与水分传递。目前被广泛用于化工、食品、陶瓷、药物、聚合物等行业
1简介
流化床干燥过程是散状物料被置于孔板上，并由其下部输送气体，引起物料颗粒在气体分布板上运动，在气流中呈悬浮状态，产生物料颗粒与气体的混合底层，犹如液体沸腾一样。在流化床干燥器中物料颗粒在此混合底层中与气体充分接触，进行物料与气体之间的热传递与水分传递 。
2流化原理
如果气体通过一个颗粒床层，该床层随着气流速度的变化会呈现不同的状态。在流速较低时，气流仅是在静止颗粒的缝隙中流过，这时称为固定床。当气流速度增大到一定值时，所有的颗粒被上升的气流悬浮起来，此时气体对颗粒的作用力与颗粒的重力相平衡，床层达到起始流态化，这时的气流速度称为最小流化速度。当气流速度超过这个值，高到超过颗粒的终端速度（最大流化速度）时，床层上界面消失并出现夹带现象，固体颗粒随流体从床层中带出，这种情况就是气力输送固体颗粒现象，或称分散相流化床 [2] 。
3流化床干燥的特点及应用
流化床干燥具有较高的传热和传质速率，干燥速率高，热效率高，结构紧凑，基本投资和维修费用低，便于操作等优点。因此流化床干燥器被广泛用于化工、食品、陶瓷、药物、聚合物等行业 [3] 。
4流化床干燥器
典型的流化床干燥器有一个锥形反应室，热空气从底部进入，通过物料层，再从顶部排出。
工程上在普通流化床干燥器的基础上进行改型，研制开发了振动流化床干燥机、搅拌流化床干燥器、离心流化床干燥机等，扩大了流态化干燥的范围，改善了流化质量，提高了热质传递的强度。

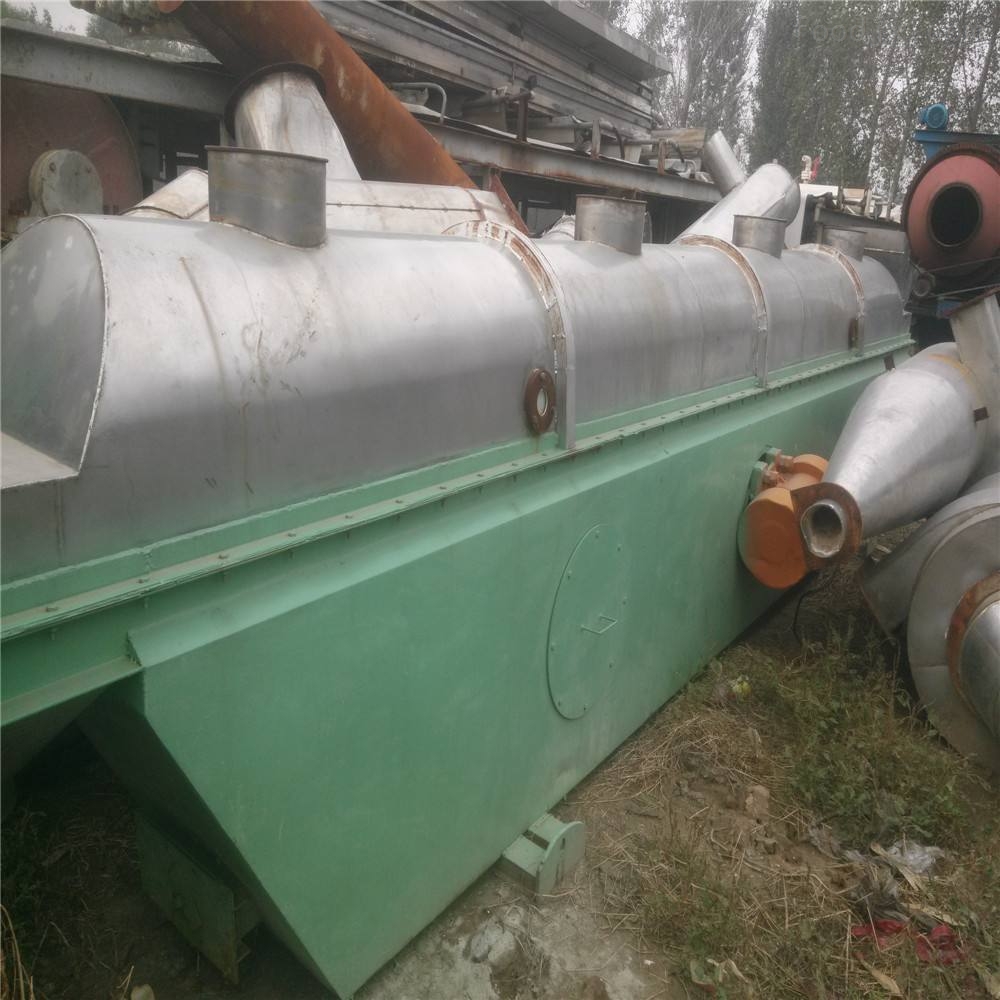

1．振动流化床干燥机
振动流化床（vFB）就是在普通流化床上施加振动而成。在输料板上放上一层物料（粉状、粒状、条状等），对输料板施以振动，当振动加速度大于重力加速度时，料层开始膨胀，出现所谓的振动流态化状态。这时放在输料板上的物料产生强烈的混和，并且很容易作水平和倾斜移动。在此条件下，利用对流、传导、辐射向料层供给热量，即可达到干燥的目的。
由于床层的强烈振动，传热和传质的阻力减小，提高了振动流化床的干燥速率，同时使不易流化或流化时易产生大量夹带的块团性或高分散物料也能顺利干燥，克服了普通流化床易产生返混、沟流、粘壁等现象。振动流化床现在广泛应用于医药、食品、食盐、化工，饲料工业的干燥、冷却、造粒生产上 [4] 。
2．搅拌流化床干燥器
搅拌流化床干燥器是在流化床内装设搅拌器，使某些湿颗粒物料或易凝聚成团的物料也能采用流化干燥。可用于硫酸铵、氨基酸、酐酪素、聚丙烯树脂等物料的干燥。
搅拌流化床干燥器具有下列优点：首先，扩大了流态化干燥技术的应用范围，适合于湿含量较大、在热气流中不易分散的物料或者在干燥脱水过程中可能结块的物料的干燥；其次，可以有效避免沟流、腾涌和死床现象，获得均匀的流化状态，改善了流化质量，从而提高了热质传递强度。近年来随着搅拌流化床在药物、食品、化工产品的造粒、涂层等过程中的应用，搅拌流化床干燥器在工业上得到了相当广泛的应用。
3．离心流化床干燥机
离心流化床是在离心力场中进行流化干燥的一种新型干燥设备，由于离心力场的存在离心加速度可以是重力加速度的几倍到几十倍，因此与普通重力流化床相比较，强化了湿分在物料内部的迁移过程，干燥时问短，传热传质速率高，能够有效地抑制气泡的生成及物料的夹带，对于在重力流化床中难以干燥的低密度、热敏性、易粘结的固体物料都可以有效地干燥。离心式流化床的应用比较广泛，目前已在水果、蔬菜、米饭等食品的干燥方面取得较好效果 [5] 。
4．脉冲流化床干燥器
脉动流化干燥是指按一定的规律交替变化干燥工艺参数的干燥技术；脉冲流化床干燥则是改变传统流化床的恒定送风为周期性送风，通过调节气流的脉冲频率或脉冲气流导通率，使通过孔板的气体流量或流化区发生周期性变化，对物料进行干燥。
常见的脉冲流化床干燥器有二位蝶阀脉冲流化床、气流移位式脉冲流化床及旋转脉冲流化床等几种类型。
脉冲流化床用于不易流化的物料和有特殊要求的物料。其最早被用来干燥粉末状物料，能有效克服沟流、死区和局部过热等传统流化床常见的弊端，因而可用于处理黏性强、易结团和热敏性物料。
5．热泵流化床干燥器
热泵式流化床干燥装置是采用干燥介质的密闭循环方式，利用热泵的除湿一加热循环，提供40～80℃左右的较温和的干燥热风。与干燥介质采用热风炉或蒸汽加热的流化床干燥装置相比，热泵式流化床干燥装置加热干燥空气的费用仅为传统直接加热方式的一半，而食品的干燥质量则可明显提高，从而对提高食品生产企业的竞争力具有重要价值 [6] 。热泵干燥具有热效率高，节能，干燥温度低，卫生安全，环境友好等特点，特别适合于谷物、种子及食品原料等热敏性物料的干燥。
