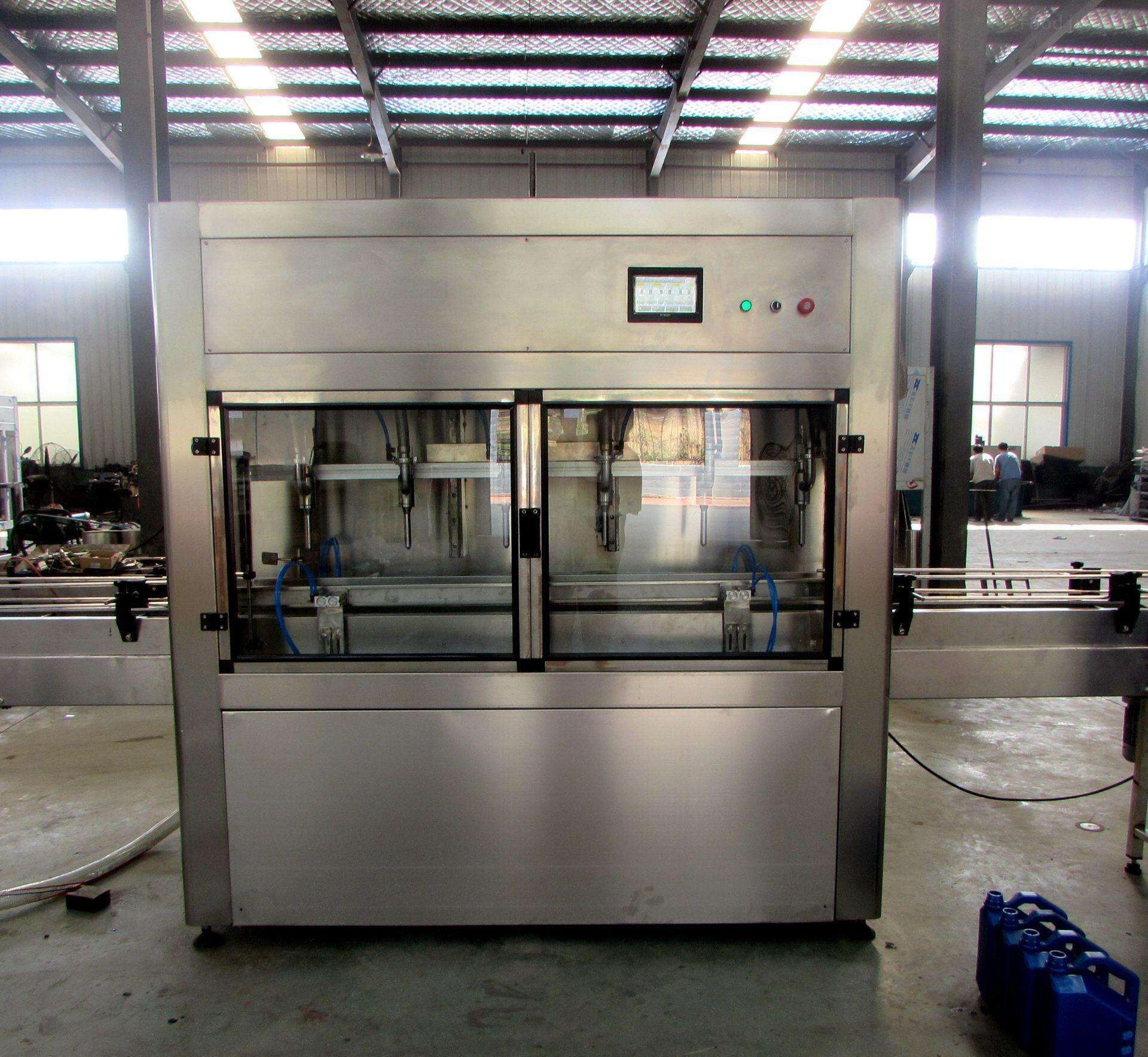

口服液灌装机是专门为新型口服液易拉瓶而设计的灌装设备。该设计合理，结构简单，操作方便并设有机械式缺瓶停止灌液装置。
1
2进料半的调节
a、将进料半上的拦瓶板A向上调节，使适应进瓶行程缩短；向下调节，使适应进瓶行程延长。
b、左右调节定位瓶位使活动齿运转时对正瓶位使瓶平稳的送入定位齿。
c、调节拦瓶板B使进瓶口宽度≈22毫米左右。
3灌注组件调节
灌注组件的作用就是使药液通过灌药器、单向阀、针头及时地输送到每只易拉瓶中，因此针头进入瓶口时必须适当，并且灌液时间也要适当。
a、调节侧凸轮A顺转或逆转使针头在空瓶刚进入齿形位置就插入瓶口。并在离开齿形位置以前提起针头。
b、灌注时间调节：将凸轮B顺转或逆转可调节针头进入瓶口后立即开始灌液，在针头离开瓶口之前停止灌液。
c、液量的调节：松开螺母1将顶杆向D方向调节，液量加大；向C方向调节液量减少，同时调节螺母2向F方向调节减少液量，向E方向调节增加液量，调节时注意灌药器的极限位置，以免损坏灌药器，一般灌药器内底部到药啐不少于15毫米为宜，灌注时间越长越好。
4停止装置
当移动齿板将瓶搬到灌药液这挡齿位置时，凸轮7之凸面与摆动板6离开，摆动板6被拉簧4拉着，作顺时针方向摆动，摆动板6则带动压瓶栓2向下移，直至接触到瓶3为止，此时应调节钢丝轧头5摆动板6接触并调节好调节螺钉8使顶杆栓1伸出4毫米左右，这挡位置出现空瓶，压瓶栓2及摇板6由于拉簧4作用继续下移，至使钢丝轧头5拉动钢丝使顶杆拴1脱离顶杆9故不能带动灌药器工作，自动停止灌注药液。
一、上臂的调整
该机可用于轧5-500ml的瓶子盖，轧不同规格瓶子时，只要把该规格的瓶子放在托盘上，一手托住横臂，另一只手拧松横臂左边的螺母，使横臂下降或上升，直到轧盖头与瓶盖约20毫米位置时，将螺母拧紧，再用随机带的内六角扳手将托环紧靠横臂后把托环锁紧。（注）拧紧时注意轧盖头与瓶盖位置对正。
二、V型支块的调整
将瓶子放入下V型支型内，将支块上的两个螺钉旋松，将瓶子和下V型块一起移动，直到轧盖头与瓶盖位置对正后，将V型块上的两个螺钉拧紧。
三、具体操作方法
1、把灌好液体并装上盖子的瓶子放到下托盘上，靠在V型支块上，一手扶住瓶子，另一手将手柄朝后往下拉紧，这时托盘托着瓶子向上抬起，直到瓶盖与轧盖头压紧。
2、当瓶盖与轧盖头压紧后，不停地旋转的三把轧盖刀头旋转数圈后，将瓶盖轧紧。（注）电机必须顺时针运转。
3、将手柄朝前推，使轧好盖的盖子随着托盘回到原位，整个操作过程完成，以后每轧一个瓶盖时重复以上的操作即
四、轧盖头的调整
该机配有多个轧盖头，可根据不同瓶子盖的大小来选择上轧盖头。正式使用前可用瓶子试一下。
1、盖子轧的不紧，可旋开轧盖头锁紧螺母按逆时针方向旋出上轧盖头，然后锁紧上固定螺母。
2、盖子轧的太紧，有旋切瓶盖现象。可旋开上轧盖头锁紧螺母按顺时针方向旋进上轧盖头，然后锁紧上固定螺母
3、瓶盖下沿收不紧，可根据实际情况适当调小三个轧刀头的偏心度。如收的太紧，有轧碎瓶子现象，可适当调大三个轧刀头的偏
5工作原理
（1）传动原理：由电机经皮带轮将动力传给减速机蜗轮轴，再由蜗轮轴通过各齿轮，将动力传到拨轮轴及灌装部分和轧盖头。灌装部分、轧盖头及各拨轮同步动作，并通过锥齿轮将动力传到进瓶拨轮装置。
（2）灌装部分的原理：口服液瓶由进瓶大拨轮送至过渡拨轮，再由过渡拨轮送至同步带，由同步带上的镶块拖动瓶子匀速向前运行，灌针在跟踪机构的控制下，插入瓶口，与瓶子同步向前运行，实现跟踪灌装。潜针随着液面的上升而上升，起到消泡作用。
（3）供盖系统：由输盖轨道、理盖头及戴盖机构组成。理盖头采用电磁螺旋振荡原理，将杂乱的盖子理好排队，经换向扭道进入输盖轨道，经过戴盖机构时，由瓶子挂着盖子经过压盖板，使盖子戴正。
（4）轧盖头：口服液瓶戴好盖子进入轧盖头转盘后，已经张开的三把轧刀将以瓶子为中心，随转盘向前转动，在凸轮的控制下压住盖子，这时三把轧刀在锥套的作用下，同时向盖子轧来，轧好后，同时又离开盖子，回到原位。
（5）跟踪灌装机构：由伺服电机带动齿轮、齿条运动，从而带动灌针做往复运动。通过调整喷针架与安装架的相对位置，可使灌针准确的插入瓶口中间。
6出料注意事
因本机为易拉瓶灌锁设备，故出料是已加盖封口，为发使灌锁后的瓶不至倒翻务必在首瓶出料之前在出料斗上事先放上若干空瓶以保持灌锁后的瓶平稳地输送到出料斗上，并用盛瓶斗送到下工序。
5、本锁口装置是消化*技术，据国内口服液生产情况专门为易拉瓶而设计的，因而对易拉瓶的几何尺寸及误差有一定的要求，如有特殊要求或其他规格请与该厂技术部门。
6、锁口装置的调节
a、压盖时间调节：调正凸轮3旋转角度当灌注药液瓶进入锁口这齿位时，锁口轴已动作并在移动齿靠近瓶之前离开瓶盖
b、压盖压力的调节：压盖压力的大小直接关系到锁口的质量，压力过大至使易拉瓶破碎，压力过小会影响密封性能，因此应根据易拉瓶实际平均高度米调整螺母6，使压力调到佳为止。
c、刀片动作时间调节：刀片2应在压盖终止之前靠近瓶颈，否则某些短瓶子达不到锁紧效果，调节时松开螺母4，调节轴5、上下能使刀片2动作时间迟早。注意调节弹簧7的弹力应大于弹簧8的弹力，以保持瓶颈仍一致。
d、调节锁口时注意：各部门调节后必须注意各螺母锁紧，初阀试时用易拉瓶，必须取其平均高度，不规则的易拉瓶不能进入锁口，以免损坏零件。
77、振动器的调节
本自动落盖采用电磁振荡原理将瓶盖按一定的运动轨迹沿着轨道下落到适当位置。
a、本振动器出厂时为单独包装，安装进必须将下轨道口对准易拉瓶运动轨道上。
b、磁铁间隙的调节：松开螺钉1，打开外罩，调节螺母2，使磁铁间隙为0.6-0.8，并使振动声音低瓶盖线速度快为宜
8
9保养安装
1、因为本灌装机是属自动化机器，因此时易拉瓶、瓶垫、瓶盖尺寸都要求统一。
2、开车前必须先用摇手柄转动机器，察看其转动是否有异状，确实判明正常后再可开车。
3、调整机器时，工具要使用适当，严禁用过大的工具或用力过猛来拆零件避免损坏机件或影响机器性能。
4、每当机器进行调整后，一事实上要将松过的螺丝紧好，用摇手柄转动机器察看其动作是否符合要求后，方可以开车。
5、机器必须保持清洁，严禁机器上有油污、药液或玻璃碎屑，以免造成机器损蚀，故必须：
⑴机器在生产过程中，及时清除药液或玻璃碎屑。
⑵交班前应将机器表面各部清洁一次，并在各活动部门加上清洁的润滑油。
⑶每周应大擦洗一次，特别将平常使用中不容易清洁到的地方擦净或用压缩空气吹净。
10安装注意
1、机器开箱后，首先检查随机技术资料是否齐全，机器在运输中是否损坏，以便及时解决。
2、将进料组件及出料组件按本说明书中的外形图示安装并调节。
3、将各润滑点加以新润滑油。
4、用摇手柄转动机器，检查机器是否运转方向正确（面对电动机主轴为逆时针方向），机器必须保护接地.
a、将进料半上的拦瓶板A向上调节，使适应进瓶行程缩短；向下调节，使适应进瓶行程延长。
b、左右调节定位瓶位使活动齿运转时对正瓶位使瓶平稳的送入定位齿。
c、调节拦瓶板B使进瓶口宽度≈22毫米左右。
11灌注组件调节
灌注组件的作用就是使药液通过灌药器、单向阀、针头及时地输送到每只易拉瓶中，因此针头进入瓶口时必须适当，并且灌液时间也要适当。
a、调节侧凸轮A顺转或逆转使针头在空瓶刚进入齿形位置就插入瓶口。并在离开齿形位置以前提起针头。
b、灌注时间调节：将凸轮B顺转或逆转可调节针头进入瓶口后立即开始灌液，在针头离开瓶口之前停止灌液。
c、液量的调节：松开螺母1将顶杆向D方向调节，液量加大；向C方向调节液量减少，同时调节螺母2向F方向调节减少液量，向E方向调节增加液量，调节时注意灌药器的极限位置，以免损坏灌药器，一般灌药器内底部到药啐不少于15毫米为宜，灌注时间越长越好。
12停止装置
当移动齿板将瓶搬到灌药液这挡齿位置时，凸轮7之凸面与摆动板6离开，摆动板6被拉簧4拉着，作顺时针方向摆动，摆动板6则带动压瓶栓2向下移，直至接触到瓶3为止，此时应调节钢丝轧头5摆动板6接触并调节好调节螺钉8使顶杆栓1伸出4毫米左右，这挡位置出现空瓶，压瓶栓2及摇板6由于拉簧4作用继续下移，至使钢丝轧头5拉动钢丝使顶杆拴1脱离顶杆9故不能带动灌药器工作，自动停止灌注药液。
一、上臂的调整
该机可用于轧5-500ml的瓶子盖，轧不同规格瓶子时，只要把该规格的瓶子放在托盘上，一手托住横臂，另一只手拧松横臂左边的螺母，使横臂下降或上升，直到轧盖头与瓶盖约20毫米位置时，将螺母拧紧，再用随机带的内六角扳手将托环紧靠横臂后把托环锁紧。（注）拧紧时注意轧盖头与瓶盖位置对正。
二、V型支块的调整
将瓶子放入下V型支型内，将支块上的两个螺钉旋松，将瓶子和下V型块一起移动，直到轧盖头与瓶盖位置对正后，将V型块上的两个螺钉拧紧。
三、具体操作方法
1、把灌好液体并装上盖子的瓶子放到下托盘上，靠在V型支块上，一手扶住瓶子，另一手将手柄朝后往下拉紧，这时托盘托着瓶子向上抬起，直到瓶盖与轧盖头压紧。
2、当瓶盖与轧盖头压紧后，不停地旋转的三把轧盖刀头旋转数圈后，将瓶盖轧紧。（注）电机必须顺时针运转。
3、将手柄朝前推，使轧好盖的盖子随着托盘回到原位，整个操作过程完成，以后每轧一个瓶盖时重复以上的操作即可
四、轧盖头的调整
该机配有多个轧盖头，可根据不同瓶子盖的大小来选择上轧盖头。正式使用前可用瓶子试一下。
1、盖子轧的不紧，可旋开轧盖头锁紧螺母按逆时针方向旋出上轧盖头，然后锁紧上固定螺母。
2、盖子轧的太紧，有旋切瓶盖现象。可旋开上轧盖头锁紧螺母按顺时针方向旋进上轧盖头，然后锁紧上固定螺母
3、瓶盖下沿收不紧，可根据实际情况适当调小三个轧刀头的偏心度。如收的太紧，有轧碎瓶子现象，可适当调大三个轧刀头的偏心
13工作原理
（1）传动原理：由电机经皮带轮将动力传给减速机蜗轮轴，再由蜗轮轴通过各齿轮，将动力传到拨轮轴及灌装部分和轧盖头。灌装部分、轧盖头及各拨轮同步动作，并通过锥齿轮将动力传到进瓶拨轮装置。
（2）灌装部分的原理：口服液瓶由进瓶大拨轮送至过渡拨轮，再由过渡拨轮送至同步带，由同步带上的镶块拖动瓶子匀速向前运行，灌针在跟踪机构的控制下，插入瓶口，与瓶子同步向前运行，实现跟踪灌装。潜针随着液面的上升而上升，起到消泡作用。
（3）供盖系统：由输盖轨道、理盖头及戴盖机构组成。理盖头采用电磁螺旋振荡原理，将杂乱的盖子理好排队，经换向扭道进入输盖轨道，经过戴盖机构时，由瓶子挂着盖子经过压盖板，使盖子戴正。
（4）轧盖头：口服液瓶戴好盖子进入轧盖头转盘后，已经张开的三把轧刀将以瓶子为中心，随转盘向前转动，在凸轮的控制下压住盖子，这时三把轧刀在锥套的作用下，同时向盖子轧来，轧好后，同时又离开盖子，回到原位。
（5）跟踪灌装机构：由伺服电机带动齿轮、齿条运动，从而带动灌针做往复运动。通过调整喷针架与安装架的相对位置，可使灌针准确的插入瓶口中间。
14出料注意事项
因本机为易拉瓶灌锁设备，故出料是已加盖封口，为发使灌锁后的瓶不至倒翻务必在首瓶出料之前在出料斗上事先放上若干空瓶以保持灌锁后的瓶平稳地输送到出料斗上，并用盛瓶斗送到下工序。
5、本锁口装置是消化*技术，据国内口服液生产情况专门为易拉瓶而设计的，因而对易拉瓶的几何尺寸及误差有一定的要求，如有特殊要求或其他规格请与该厂技术部门lianxi。
6、锁口装置的调节
a、压盖时间调节：调正凸轮3旋转角度当灌注药液瓶进入锁口这齿位时，锁口轴已动作并在移动齿靠近瓶之前离开瓶盖。
b、压盖压力的调节：压盖压力的大小直接关系到锁口的质量，压力过大至使易拉瓶破碎，压力过小会影响密封性能，因此应根据易拉瓶实际平均高度米调整螺母6，使压力调到佳为止。
c、刀片动作时间调节：刀片2应在压盖终止之前靠近瓶颈，否则某些短瓶子达不到锁紧效果，调节时松开螺母4，调节轴5、上下能使刀片2动作时间迟早。注意调节弹簧7的弹力应大于弹簧8的弹力，以保持瓶颈仍一致。
d、调节锁口时注意：各部门调节后必须注意各螺母锁紧，初阀试时用易拉瓶，必须取其平均高度，不规则的易拉瓶不能进入锁口，以免损坏零件。
7、振动器的调节
本自动落盖采用电磁振荡原理将瓶盖按一定的运动轨迹沿着轨道下落到适当位置。
a、本振动器出厂时为单独包装，安装进必须将下轨道口对准易拉瓶运动轨道上。
b、磁铁间隙的调节：松开螺钉1，打开外罩，调节螺母2，使磁铁间隙为0.6-0.8，并使振动声音低瓶盖线速度z快为宜
15保养安装
1、因为本灌装机是属自动化机器，因此时易拉瓶、瓶垫、瓶盖尺寸都要求统一。
2、开车前必须先用摇手柄转动机器，察看其转动是否有异状，确实判明正常后再可开车。
3、调整机器时，工具要使用适当，严禁用过大的工具或用力过猛来拆零件避免损坏机件或影响机器性能。
4、每当机器进行调整后，一事实上要将松过的螺丝紧好，用摇手柄转动机器察看其动作是否符合要求后，方可以开车。
5、机器必须保持清洁，严禁机器上有油污、药液或玻璃碎屑，以免造成机器损蚀，故必须：
⑴机器在生产过程中，及时清除药液或玻璃碎屑。
⑵交班前应将机器表面各部清洁一次，并在各活动部门加上清洁的润滑油。
⑶每周应大擦洗一次，特别将平常使用中不容易清洁到的地方擦净或用压缩空气吹净。
16安装注意
1、机器开箱后，首先检查随机技术资料是否齐全，机器在运输中是否损坏，以便及时解决。
2、将进料组件及出料组件按本说明书中的外形图示安装并调节。
3、将各润滑点加以新润滑油。
4、用摇手柄转动机器，检查机器是否运转方向正确（面对电动机主轴为逆时针方向），机器必须保护接地.
