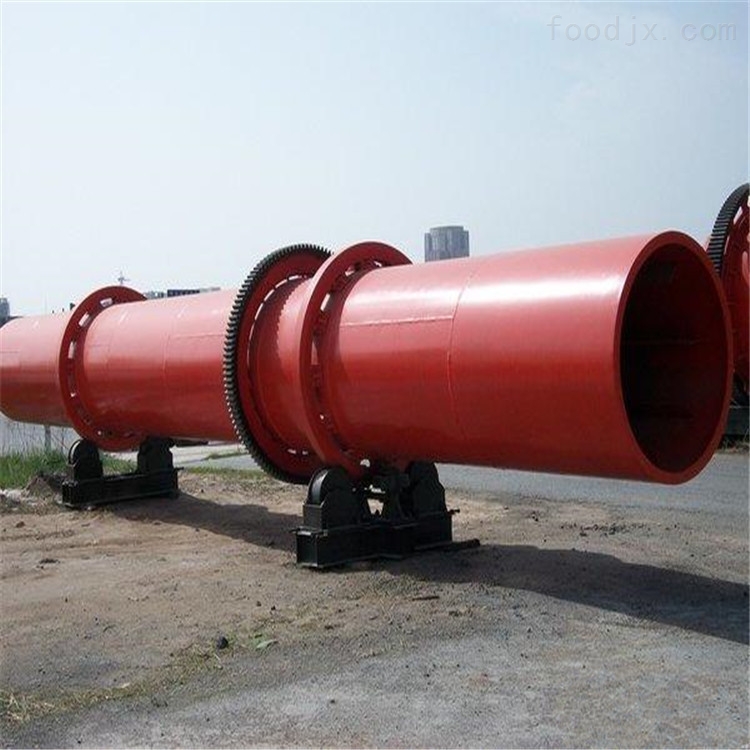

石英砂烘干机与河沙烘干机、沙子烘干机属于同一种烘干机设备，一般可采用单筒长筒体，与矿粉烘干机都比较类似，主要用于烘干干燥一定湿度和粒度范围的物料，广泛用于建材、冶金、化工、水泥工业、各种矿粉、石灰石、煤粉、石英砂、粘土、黄砂、铸造砂、擦洗砂及各种金属精矿、尾矿等不怕高温及稍被烟尘污染的物料的烘干干燥。石英砂烘干机具有产量大、能耗低、低维护等优点。
1主体结构
1、筒体；2、前辊圈；3、后辊圈；4、齿轮；5、挡辊；6、拖辊；7、小齿轮；8、出料部分；9；扬料板；10、减速机；11、电机；12、热风道，13、进料溜槽；14、炉体等部分组成,另外可根据用户需求设计煤气发生炉、燃烧室或石英砂烘干机配套提升机、皮带输送机、定量给料机、旋风除尘器、引风机等。
2工作原理
石英砂是由皮带输送机或斗式提升机送到料斗，然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角，以便物料顺利流入干燥器内。干燥器圆筒是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加入，载热体由低端进入，与物料成逆流接触，也有载热体和物料一起并流进入筒体的。
随着圆筒的转动物料受重力作用运行到较底的一端。湿物料在筒体内向前移动过程中，直接或间接得到了载热体的给热，使湿物料得以干燥，然后在出料端经皮带机或螺旋输送机送出。
在筒体内壁上装有抄板，它的作用是把物料抄起来又撒下，使物料与气流的接触表面增大，以提高干燥速率并促进物料前进。载热体一般分为热空气、烟道气等。载热体经干燥器以后，一般需要旋风除尘器将气体内所带物料捕集下来。如需进一步减少尾气含尘量，还应经过袋式除尘器或湿法除尘器后再放排放。
3主要特点
1.设备投资是国外进口产品的20%，采用耐磨锰板制造，比普通钢板耐磨3-4倍。
2.物料初水分15%，终水分确保0.5-1%以下，是水泥厂矿渣粉，干粉砂浆生产线等各种烘干工程产品。
3.比传统单筒烘干机提高热效率达40%以上。
4.燃料可适用白煤、烟煤、煤矸石、油、汽。能烘20-40mm以下块料、粒料、粉状物料。
5.比单筒烘干机减少占地面积60%左右。土建投资降低60%左右，安装方便。
6.无漏风现象，*解决了密封难点。
7.出料温度≤60度，可直接进料库，无需进冷却棚冷却。
8.外筒体温度≤60度，废气温度<120度，除尘设备布袋使用时间长2倍以上。
4安装调试
烘干机的安装应严格按上装配图和基础图的要求规范施工，烘干机安装前，应对其零部件及其辅佐件 一律清查，清擦，清理干净完备齐全。由于烘干机是长体大型设备，因此安装时应按此顺序和方法进行：
（一）划基础线
在基础标板上正确的作出十字线，标高线，中心标板埋设要达到使用方便，准确并考虑 机座安装后不被遮盖。
（二）安装底座与拖轮
铲平垫铁位置，划出底座，拖轮的中心线，按照图纸要求，找准底座与拖轮的安装位置，调平放正，先把 基础孔灌浆，混凝土达到一定强度时，拧紧地脚螺栓，复查合格后，再安装筒体。
（三）安装筒体及滚圈
先将滚圈装在筒体上，固定时所需要的凹状接头要一正一反交错配置，并调整垫铁的厚度，使滚圈与凹状 接头的接触保持相应的间隙，切勿一致，并点焊凹状接头螺栓头部与筒体内。
（四）安装大齿轮
安装前检查对接面接口不得有碰撞痕迹，把大齿轮与筒体接触表面清擦干净，然后将两半齿轮小心的对好 并拧紧接口螺栓，便将大齿轮装在筒体上。转动筒体，检查大齿轮的径向跳动和侧向摆动，直至校调合格 。
（五）安装小齿轮
根据已装好的大齿轮，调整好大、小齿轮的啮合参数并达到设备规定要求，固定小齿轮，减速机电机的位置。
（六）安装齿轮罩，使其与齿轮的边缘距离匀称 上述工作全部做好后，进行二次灌浆，对灌浆的要求应按土建设计的有关规定进行。与灌浆有关的安装复查，调试工作同步进行，以确保烘干机的安装质量。
5防锈方法
对于经常处理腐蚀性物料的烘干机，我们必须做好防腐工作。通常烘干机都是由平板、筒体和焊接件组成，不同部位、不同用途的烘干机其防腐方法也是有区别的。根据烘干机的工作情况，常用的防腐方法主要由以下三种：。
第一，静电粉末喷涂法。静电粉末喷涂法就是将一种新型的粉末涂料涂在烘干机筒体的方法。很多厂家使用的就是将液态油漆喷在烘干机筒体这种老式的方法，但是这些液态油漆中含有大量的酯酮及烃类等有机溶剂，这种溶剂易燃、易爆很不安全，给生产、施工、储运等造成很多麻烦，而且这类液体通常带有毒性，挥发到空气中后，会对环境造成严重的污染。我们在制造烘干机时，通常都是使用的冷轧不锈钢，这种钢材的成本很高，换成普通碳钢时又无法有优越的抗腐蚀性。静电粉末喷涂法所使用的粉状涂料其抗腐蚀能力*与不锈钢相媲美，我们*可以使用普通碳钢来代替不锈钢。而且这类粉状涂料具有坚韧、耐久、装饰性好的特点，并具有的室外耐候性和耐热性，同时具有的耐工业烘干机腐蚀和耐粉化性能、*的光泽和色光性能，*可以替代使用不锈钢制作的烘干机，大大减少成本。
第二，焊接处使用奥氏体镍铬不锈钢进行焊接。烘干机有很多部位都必须进行焊接，老式的焊接所使用的材料经常出现断裂、腐蚀等现象。对烘干机的寿命影响及其严重。奥氏体镍铬不锈钢与普通碳素钢的区别在于导热性差，加热时膨胀系数大，电阻值高的特点。这些特点限制了这种材料在焊接时必须采用特种方法。但是这种钢材的抗腐蚀性*，及其不容易造成断裂等情况。
第三，钝化、磷化法。在烘干机的制造生产中，有很多的零件都是使用的碳钢。如果工作时间长时，容易在其表面造成大量的铁锈，经常要进行大量的人工除锈工作。钝化、磷化法主要是通过电学和电化学反应，通过一次性处理，既可使生满铁锈的钢铁工件，表面呈现出金属的本来颜色，同时在金属表面生成致密的防锈膜层。使用这种方法后，即使我们把设备放入潮湿环境中也不会造成生锈。而且这种方法及其简单，可以大量的节省人力物力，减少投资，是使用为广泛的一种防腐方法。
