直径是众多圆形轧材所需检测的重要指标之一，而圆形轧材种类众多，线缆电缆、橡胶管、塑料管、金属管、圆钢、轴承、蜂窝陶瓷、密封圈、柱形加工零件、钻杆、螺纹钢、水管、管道、无缝钢管等众多线材、棒材、管材等均是圆形材料，并且每种根据功能、材质的不同，又细分众多种类，不管是何种圆形轧材，对其外径尺寸均需要检测。下面来介绍一下外径测量仪有哪些。
测量原理
1、游标卡尺
游标卡尺由主尺和附在主尺上能滑动的游标两部分构成。是常用的内外径检测尺，在轧材生产中，可对成品进行检测，但需人工卡量与读数，速度较慢，另外卡尺、千分尺等类似。
2、激光扫描测径仪
激光器发出的光束通过多面体扫描转镜和扫描光学系统后，形成与光轴平行的连续高速扫描光束，通过被测物遮挡，可获得与工件直径有关系的数据。
3、光电测径仪

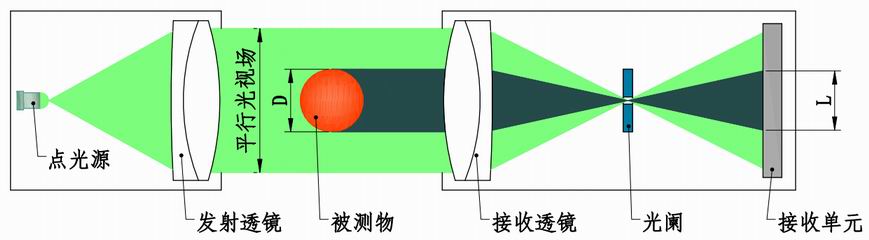

由于电机速度毕竟有限，而且扫描的平行光带不太容易保证，检测数据与时间有关，不适合动态快速检测，再加上平行光管与CCD的技术的发展，采用CCD成像法测量直径，遮挡式检测，适合动态检测。使用寿命长且维护简单。
4、激光衍射测径仪
利用衍射原理测量细线的直径，细丝越细越好。检测精度高。
环境情况
1、环境较好

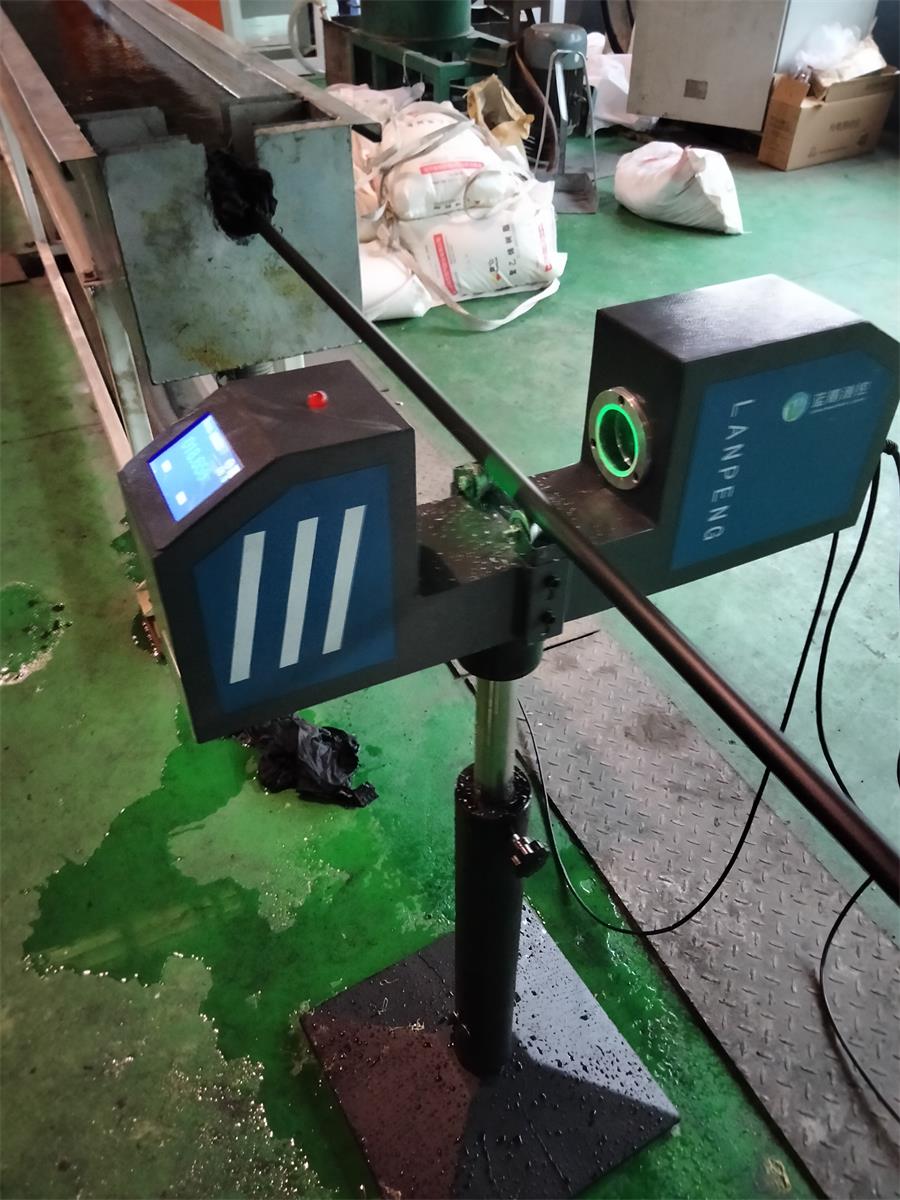

对环境较好的生产现场，如线缆电缆、橡胶、塑料等，采用单轴、双轴这种小台式测径仪即可，无需额外安装冷却防尘系统。根据是否需要检测椭圆度，选择测头组数。
2、环境恶劣

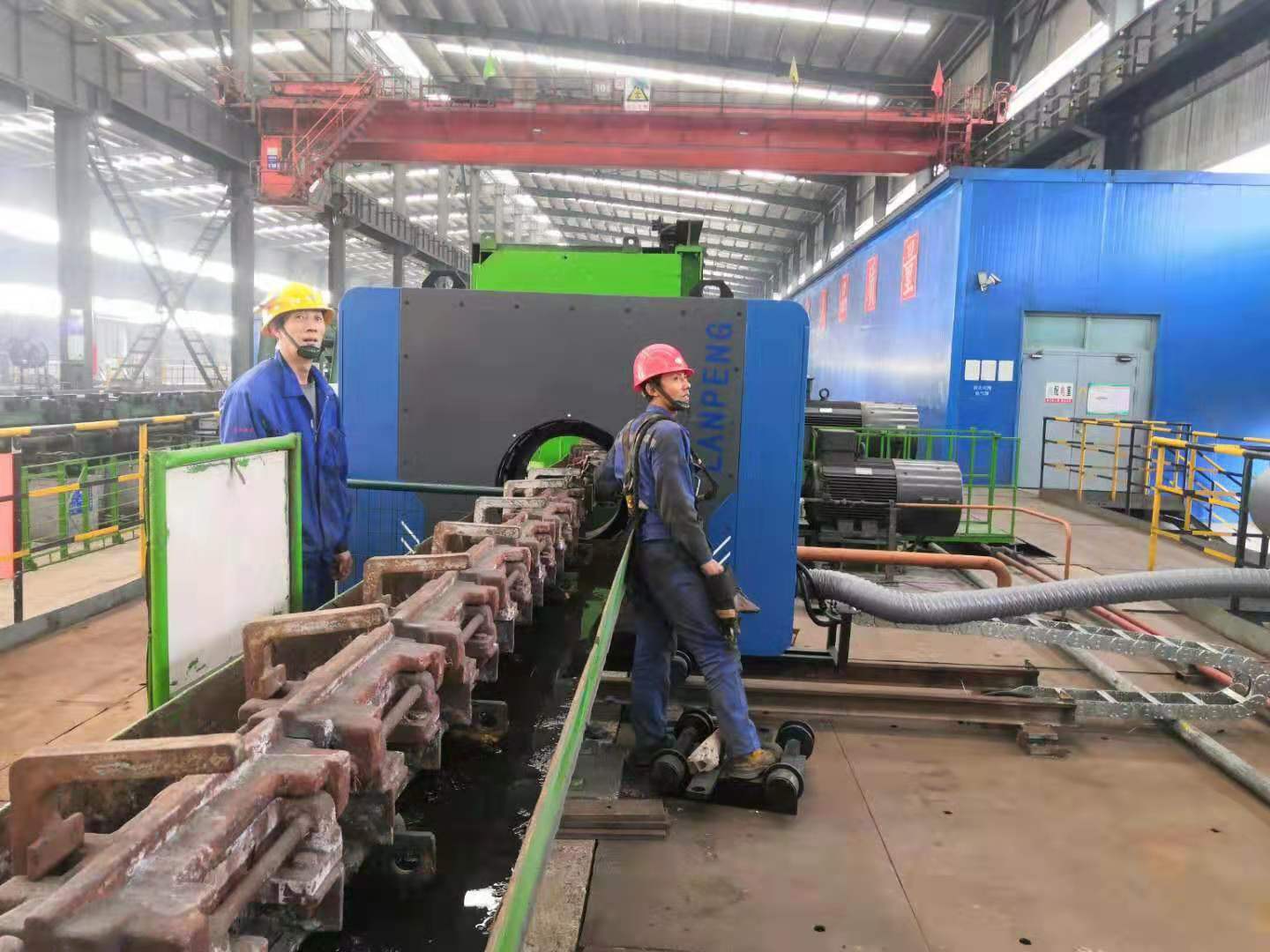

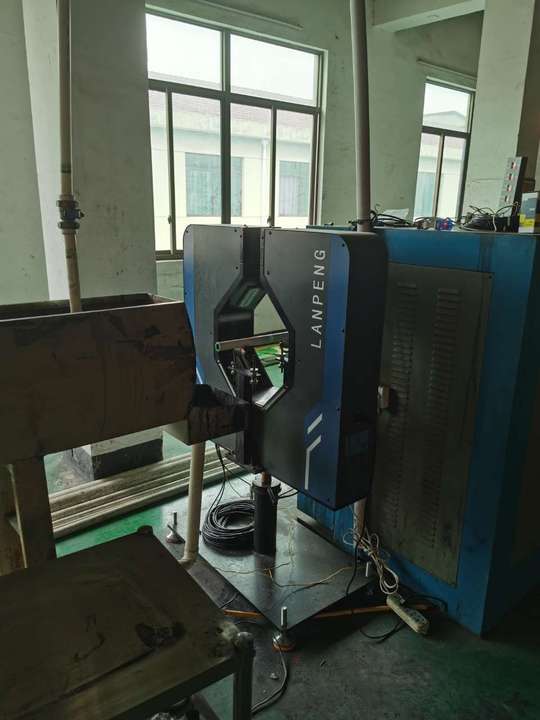

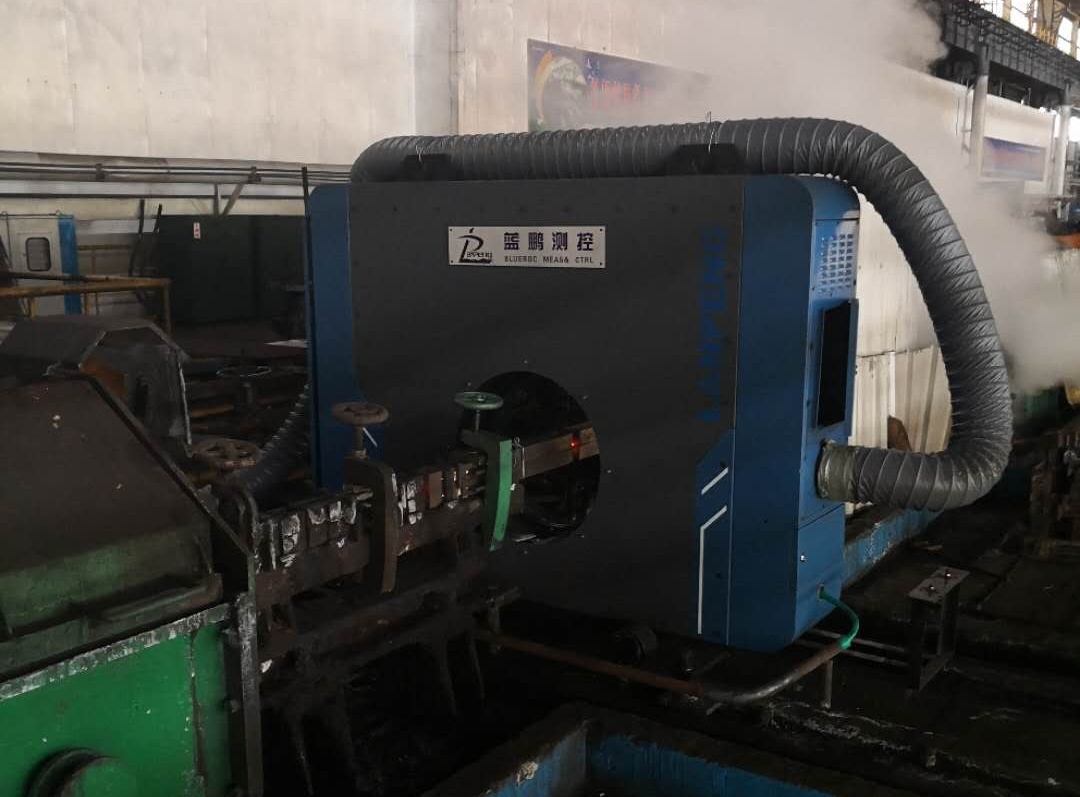

轧钢等恶劣环境下的钢材检测，也是根据测头组数不同选择合适的测径仪，一般而言，八轴测径仪可进行全方位的检测，对轧材截面拟合的图像更准确，被广泛的应用于轧钢生产当中，配备冷却防尘系统，保证其在各种环境下的正常使用。同时配备了工控机，对各项检测数据进行分析。
测量范围
1、小直径
小直径的外径检测，测量范围小，采用单轴测头即可完成检测，并且检测精度高。
2、大直径

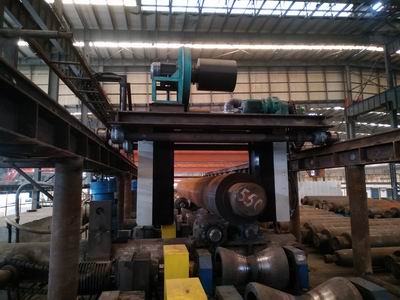

大直径管材的检测，需要采用间距可调双测头或固定间距双测头进行在线检测，该种测量方式解决了大口径管材的检测难题，即实现了大范围检测，又保证了测量精度。
使用方法
1、在线检测
在线检测无疑是众多生产中所需的检测方式，尤其是线缆电缆、橡胶、塑料、钢材等的选择，各种单轴、双轴、四轴、八轴、十六轴测径仪都是可应用于在线检测的设备，实现快速检测，提供大量高精度的检测数据。
2、离线检测

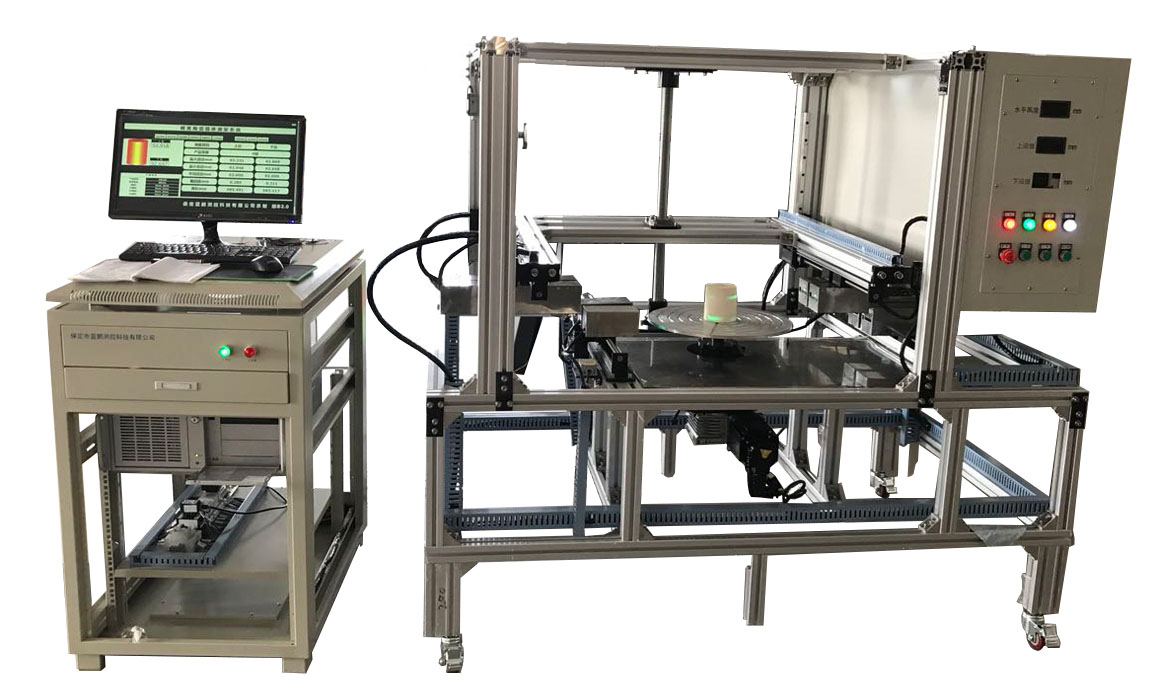

虽然在线检测更受生产厂家所喜爱，但有些产品确实不适合在线检测，如生长中的林木、准备安装的管道等，可采用手持测径仪进行检测，数显模式，显示外径与周长。而密封圈、蜂窝陶瓷、盘体等则采用定制的旋转台测径仪完成多数据检测，另外还有设计成具备支架的检测装置，将被测轧材安装在支架上，通过支架移动或设备移动即可完成检测。
众多的检测方法，均是为了快速准确的为质量检测提供信息。除了常规的检测外，还根据各种生产模式，检测方式，对测量仪器进行定制，为生产厂家提供测径解决方案。
