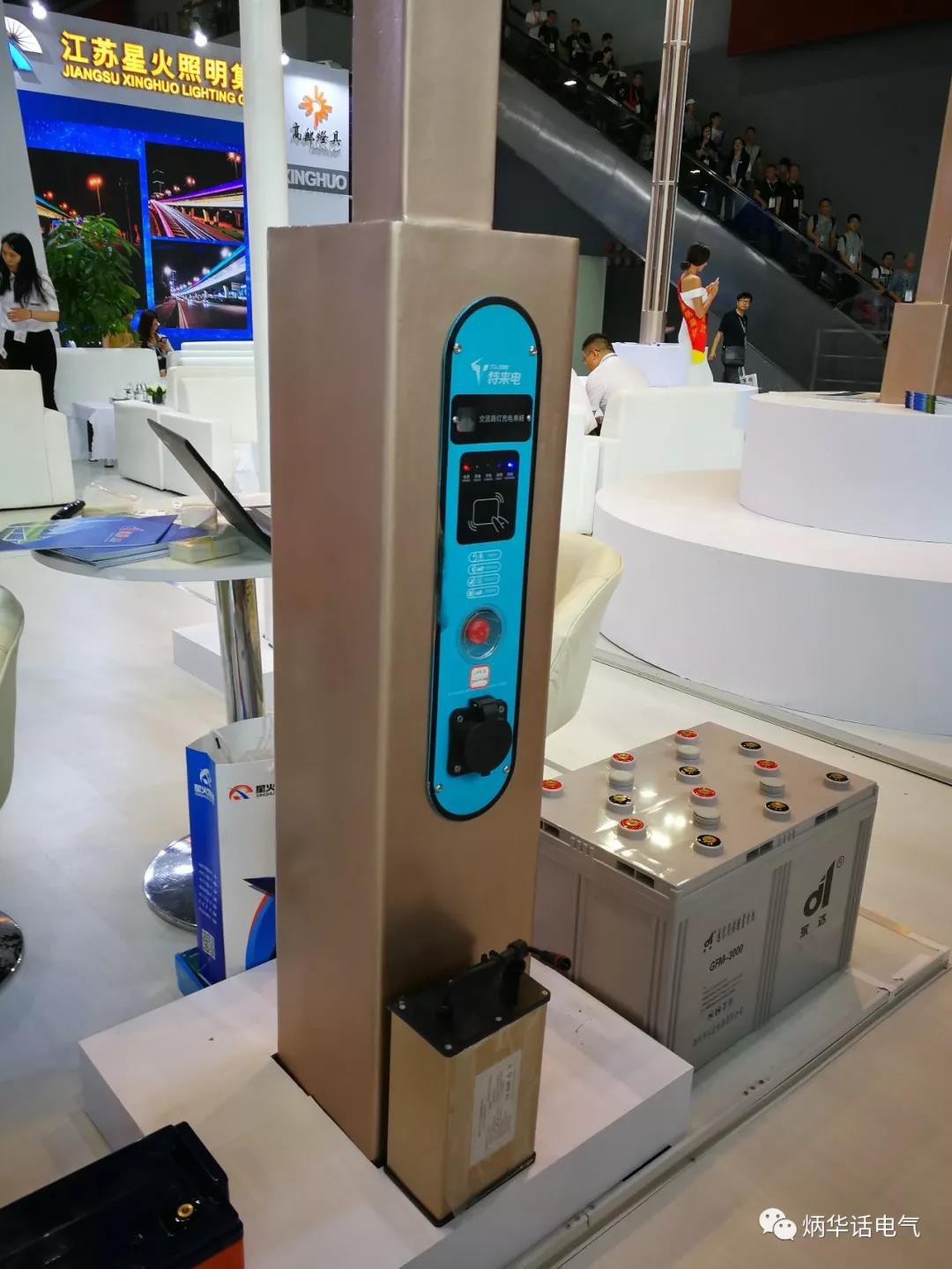

今天说说智慧灯杆的电气工程设计。智慧灯杆就是在灯杆上加装路灯照明、LED信息显示屏、安防摄像头、报警求助系统、交通信号、无线通讯基站、充电桩等，其负荷性质和功能各不相同，在工程设计时应充分了解客户的需求，合理进行系统设计。
1、负荷等级
一般情况下，智慧灯杆的负荷等级为三级负荷。极少数情况会提高负荷等级，例如重要地段的安防系统负荷等级可适度提高，这需要与业主方进行协商确定。
2、负荷计算
负荷计算建议采用需要系数法，将不同类型的负荷进行负荷分组。目前智慧灯杆尚没有合适的需要系数，只能参考类似负荷的相关的资料。
毫无疑问，智慧灯杆的照明负荷容量较大;充电桩也是智慧灯杆的大负荷，标准的交流充电桩为7kW/AC 220V;而LED信息显示屏容量取决于其面积、亮度、分辨率等参数，以及动态/静态情况，一般情况与路灯结合的LED显示屏居于从属地位，屏幕不会很大，否则会影响到行车安全。
3、高压系统
路灯多采用预装式变电站，高压采用环网柜，既简单又经济。但是要注意高压侧的接地形式，小电阻接地、经消弧线圈接地和不接地系统有比较大的差别，对设备、线缆的选择有比较大的影响。
4、低压系统
低压系统多采用TT 或TN-S系统。由于智慧灯杆安装在室外，所以，低压出线回路需要设置剩余电流动作保护。
如果有条件，智慧灯杆上的用电负荷可共用电源和低压配电线缆，这样具有较好的经济性。
5、注意事项
1)可根据需要设置接闪器
一般智慧灯杆设置在城市里，道路两旁一般有高大建筑或树木，这种情况下智慧灯杆在建筑防雷系统的保护范围内，可以不设置接闪器。
2)TT系统负荷侧接地需满足“Ia.RA<=50V”的要求，每一个出线回路所带的智慧灯杆负荷可以共用接地装置，保护电器与接地相对应。
3)保护灵敏度校验
由于低压线路比较长，需要校验保护灵敏度。根据《低压配电设计规范》GB 50054-2011第6.2.4 条规定，当短路保护电器为断路器时，被保护线路末端的短路电流不应小于断路器瞬时或短延时过电流脱扣器整定电流的1.3倍。
总之，智慧灯杆这个新鲜事物发展较快，已经在一些城市、一些地段得到应用，需要在工程设计层面认真梳理、分析。
