根据用途不同，钢材被轧制成很多种类，并且具有不同的断面形状，不同的断面形状钢材可采用什么仪器进行几何尺寸在线检测，下面简单的看一下。
圆钢、方钢、角钢、六角钢、八角钢
圆钢：其规格以其直径尺寸表示。一般圆钢直径为5～200mm。其中直径为5～9mm的圆钢，成盘交货，故称盘条。由于断面小、长度大，也称线材。
方钢：其规格以其边长尺寸表示。一般方钢边长为5～250mm。
角钢：有等边与不等边角钢之分，等边角钢每侧边长20～250mm，相应称为No．2～No．25角钢。不等边角钢的两侧边长为25／16～250／160mm，相应称为No．2．5／1．6～No．25／16不等边角钢。
六角钢：截面为正六边形的棒材。以对边长度S为标称尺寸。
八角钢：截面为正八边形的棒材。
这类规则的几何断面形状的钢材，可通过不同测头组合的光电测径仪来完成检测，检测数据包括外径、椭圆度、边长等信息。对角钢而言，等边与不等边均可检测，虽然他们包含尺寸众多，但可定制相应的测径仪，完全能满足各种尺寸的钢材检测。
螺纹钢
螺纹钢：热轧带肋钢筋的俗称。进口螺纹钢的横肋几何形状主要为普通方形螺纹或普通斜方形螺纹。国产螺纹钢的横肋几何形状主要有螺旋形、人字形、月牙形三种。

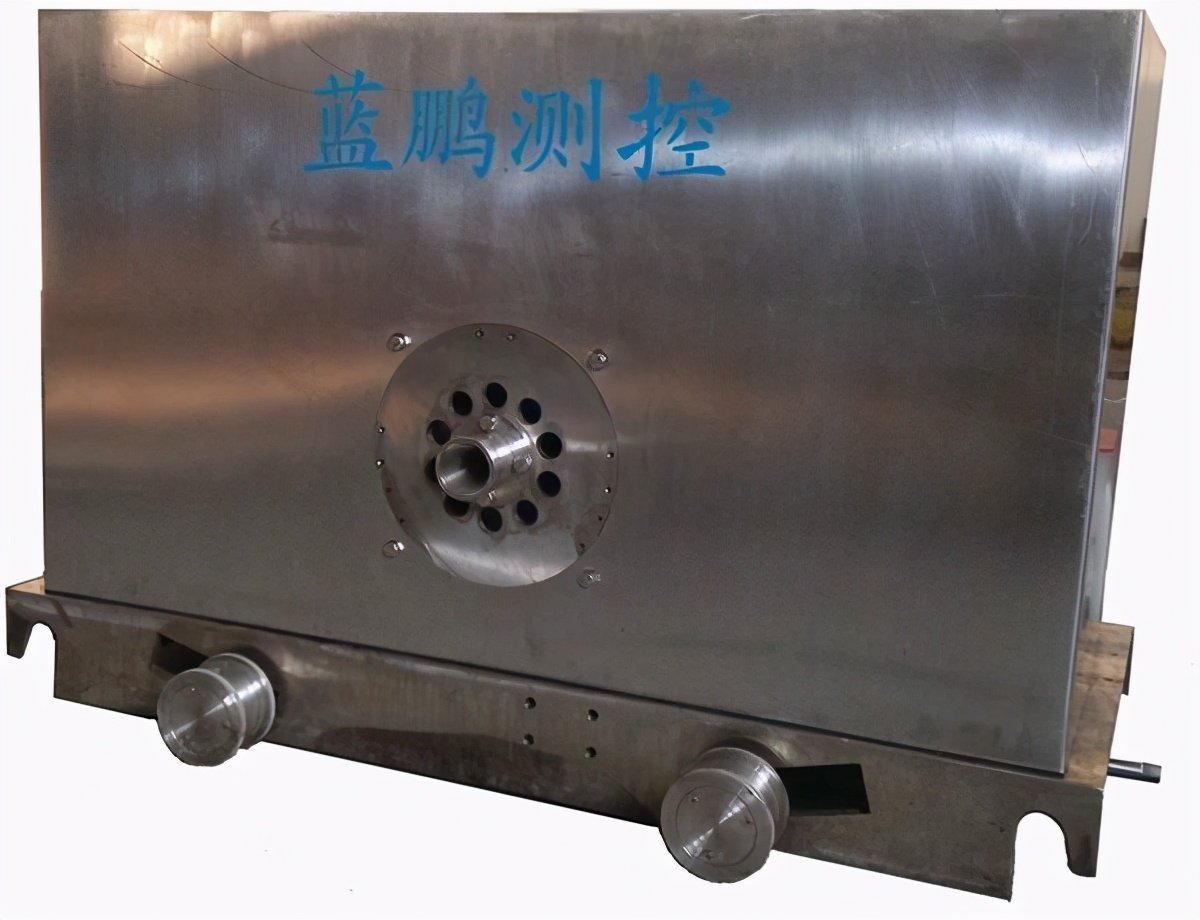

螺纹钢截面带肋，因此对其检测需要检测肋高与内外径尺寸，八轴智能测径仪与螺纹钢专用测径仪均是对其内外径及横肋、纵肋进行检测并辅以测控软件进行分析。
扁钢、带钢、钢板
扁钢：其规格以其断面宽度与厚度之乘积表示。宽度为12～200mm，厚度为4～60mm。
带钢：各类轧钢企业为了适应不同工业部门工业化生产各类金属或机械产品的需要而生产的一种窄而长的钢板。厚度较薄、宽度较窄、长度很长的钢板。其宽度一般在20mm—200mm。
钢板：按厚度可分为厚板、薄板和箔材三大类。厚板是厚度为4～160mm以上，宽度为600以上（可达5500mm）的钢板；薄板是厚度为0．2～4．0mm的钢板；箔材是厚度小于0．2mm以下的钢板。

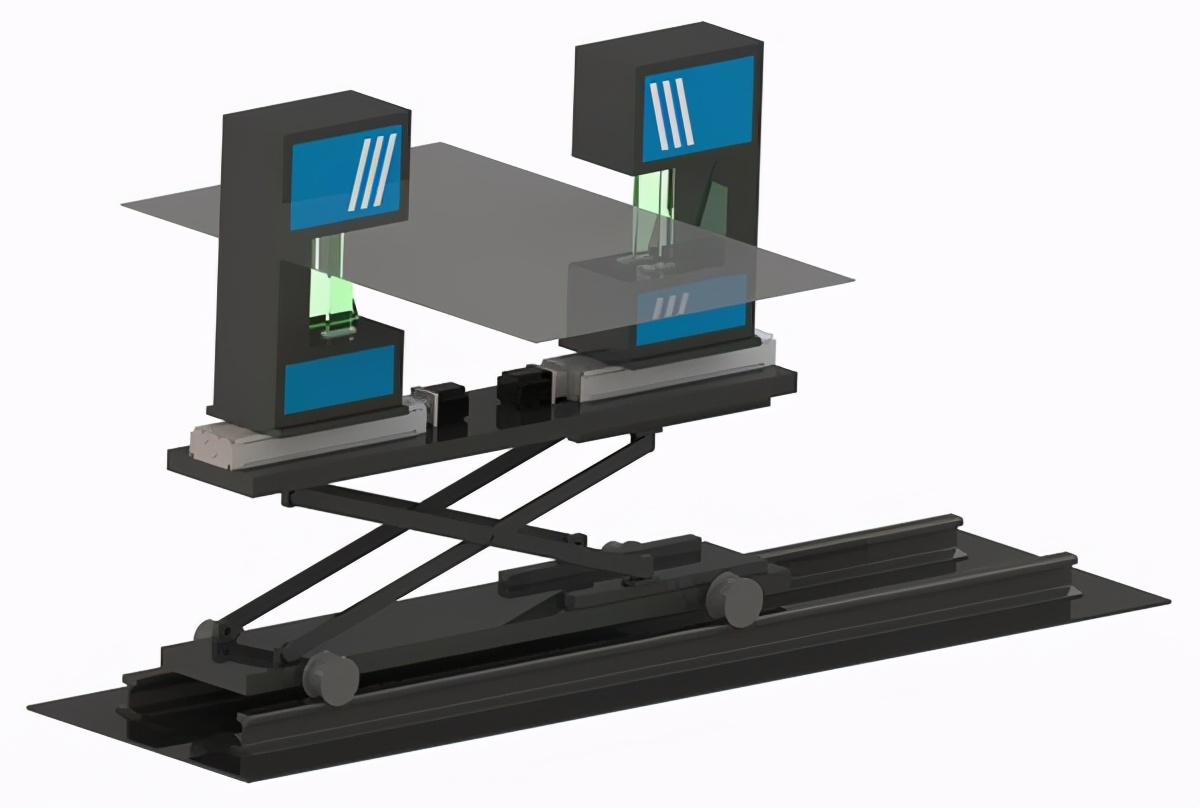

对于板材类的钢材而言，主要测量宽度与厚度尺寸，光电测宽仪与激光测厚仪满足各种类型的板材检测（箔材的厚度除外）。5500mm的宽度检测完全可以，可通过调节测头间距调节测量范围。

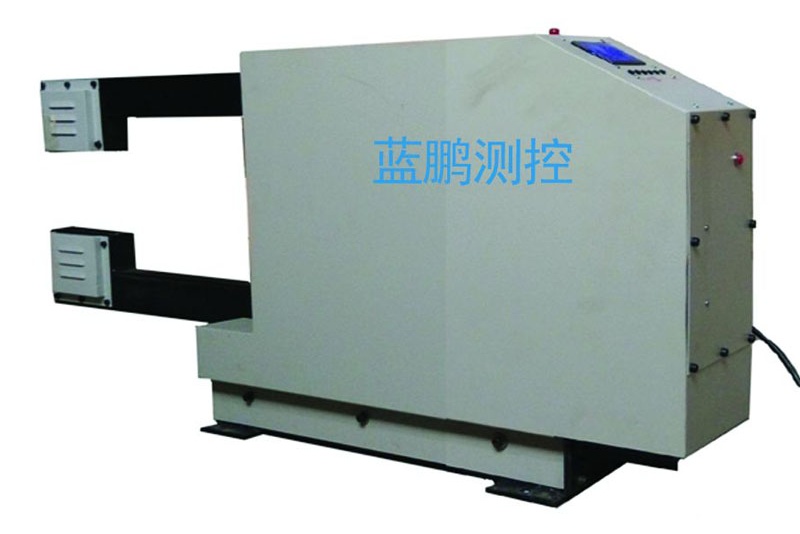

对窄带钢则可采用光电测宽测厚仪完成，直接完成检测，非常方便。
钢管
空心封闭断面的钢材称为钢管。常见的钢管断面形状一般为圆形。但是也有很多种断面形状很复杂的异型钢管，按生产方法可分为无缝钢管与有缝钢管（又称焊接钢管）两大类。

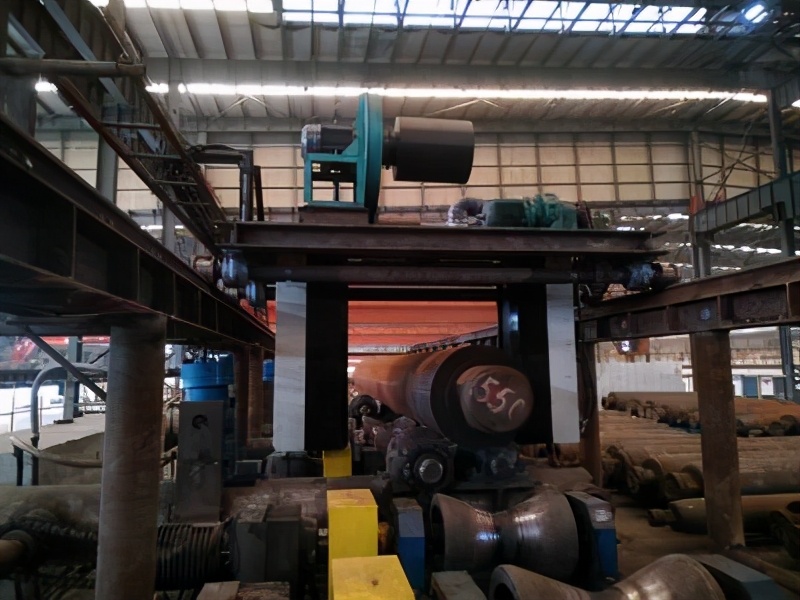

圆形钢管采用光电测径仪进行检测，根据外径尺寸大小，可定制不同的测径仪，满足生产规格，也可检测椭圆度尺寸，除了适用于圆形钢管外，一些类似方管这类的规则断面管材也可进行检测。
复杂断面
如工字钢、槽钢、C型钢、H型钢、T型钢等。
同样是采用光电测量仪，它为遮挡式检测法，因此对如工字钢的宽度与高度进行检测。

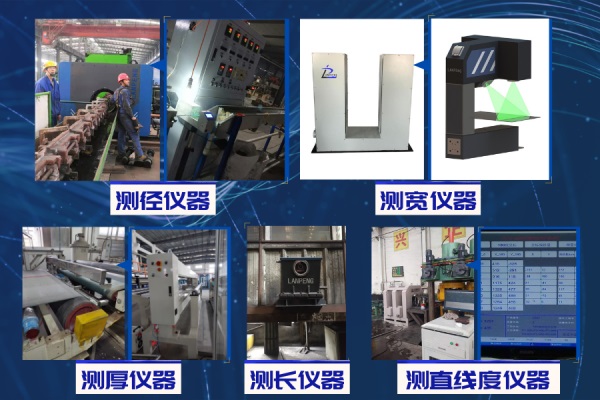

以上介绍了基本的几何形状尺寸检测，另外还有在线测长仪对长度检测，直线度测量仪对直线度进行检测，轮廓仪对表面缺陷进行检测等多种几何尺寸检测设备，均为在线检测系统。
其实很多种断面形状的基础几何尺寸都已实现了在线自动化的检测，将检测从复杂化到简单化，从低效率到高效率，从滞后到及时，从人工记录分析到自动存储绘制曲线，自动化测量仪的出现为轧钢厂带来诸多改变。
