复合板的效用更多，成本更少，是现在常用的板材之一，同时由不同类型的板材组成的复合板也各不相同，目前，主要有四大复合板分类：金属复合板，木材复合板，彩钢复合板，岩棉复合板等。复合板是具有不同功能的不同材料分层构成的板。例如屋面用的混凝土、泡沫隔热层及表面防水层的三合一板。夹芯板也是复合板的一种。复合板类型很多。
如镀锌板复合板的检测标准：
JIS G3302—94镀锌钢板；
JIS G3312—94涂色镀锌铁皮；
JIS G3313—90（96）电镀锌钢板及钢带；热浸镀锌薄钢板的一般要求；
ASTM A526—90商业级热镀锌薄钢板；
ASTMA 527—90（75）咬合成型级热镀锌薄钢板；
ASTMA528—90深冲级热镀锌薄钢板；屋面和壁板用 热浸镀锌薄钢板；
ASTMA444—89沟渠用热镀锌薄钢板；
ASTM A446—9 3结构级热镀锌薄钢板 ；
ASTMA599—92冷轧电镀锌薄钢板；
ASTMA642—90热镀锌特殊脱氧深冲级薄钢板；
ΓOCT7118—78镀锌薄钢板；
DINEN10142－91部分1低碳钢热镀锌钢带和钢板；
DINEN1012－92部分2热镀锌薄钢板。
实木复合地板国家标准：
GB／T 18103－－－2000；
GB／T 2828—1987 逐批检查计数抽样程序及抽样表（适用于连续批的检查）；
GB／T 4893？4—1985 家具表面漆膜附着力交叉切割测定法；
GB／T 9846？1～9846？12—1988 胶合板；
GB／T 13009—1991 热带阔叶树材普通胶合板；
GB／T 15102—1994 浸渍胶膜纸饰面人造板；
GB／T 15104—1994 装饰单板贴面人造板；
GB／T 17657—1999 人造板及饰面人造板理化性能试验方法；
竹木复合板标准：
GB／T2828．1－2003 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（ISO2859－1：1999，IDT）；
GB／T9846．2－2004 胶合板 第2部分：尺寸公差；
GB／T9846．4 胶合板 第4部分：普通胶合板外观分等技术条件；
GB／T17657－1999 人造板及饰面人造板理化性能试验方法；
GB／T18259 人造板及其表面装饰术语；
GB18580－2001 室内装饰装修材料 人造板及其制品中甲醛释放限量；
GB／T19367．1 人造板 板的厚度、宽度及长度的测定；
GB／T19367．2 人造板 板的垂直度和边缘直度的测定；
GB50206－2002 木结构工程施工质量验收规范；
GB／T50329－2002 木结构试验方法标准；
不同的复合板有不同的板材标准，应用范围也不相同，但不管是哪种复合板，宽度与厚度这种基础几何尺寸还是要进行检测的。

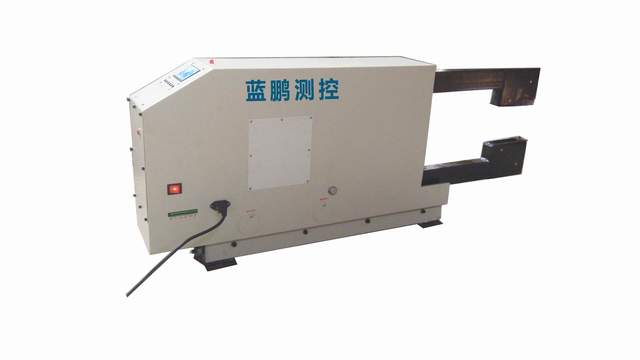

目前常用于复合板的宽度与厚度的测量为光电测宽仪与激光测厚仪，不管是复合之前的板材检测，还是复合板后的整体检测，他们均可进行在线检测，获得的数据准确且无损，宽度范围不限，厚度则可进行多点检测。

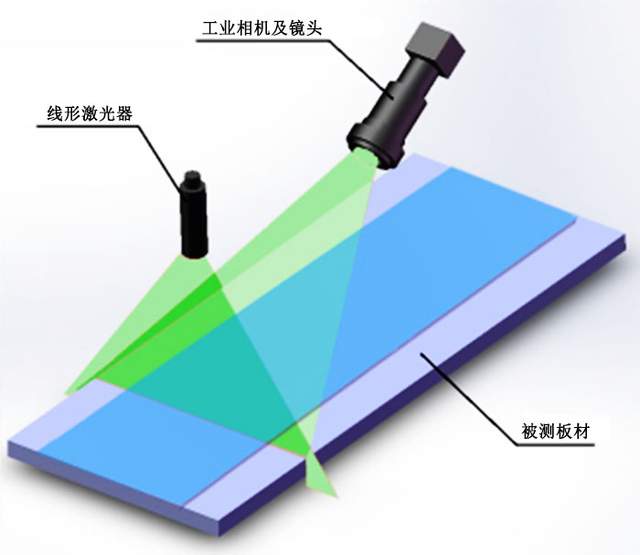

另外还有一种基于机器视觉的测量仪，激光器发出的激光照射在复合板的板面上，且激光的方向与复合板的宽度方向平行。工业相机在复合板上方倾斜一定的角度对准激光带拍摄图像，工业相机拍摄的图像通过数据线传输到工控机进行计算，通过计算可以得到如下尺寸数据（以铜铝复合板为例）：（1）下层铝板的宽度；（2）上层铜板的宽度；（3）铝板左边外露尺寸；（4）铝板右边外露尺寸。通过对尺寸铝板左右两边外露尺寸的对比即可得到复合板的对称度。既可检测宽度又可检测对称度。
宽度与厚度尺寸是复合板必检项目之二，智能在线测量仪的加入无疑带来更便捷的检测，是生产符合标准的复合板的重要仪器。
