一、TLS认证简介
1．TLS认证
（1）认证过程
· 最安全认证技术
· 实施最复杂
（2）TLS双向证书认证
· 服务器对客户端进行认证
· 客户端对服务器进行认证

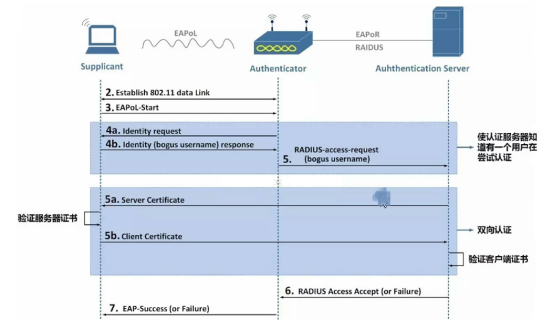

2．TLS认证过程

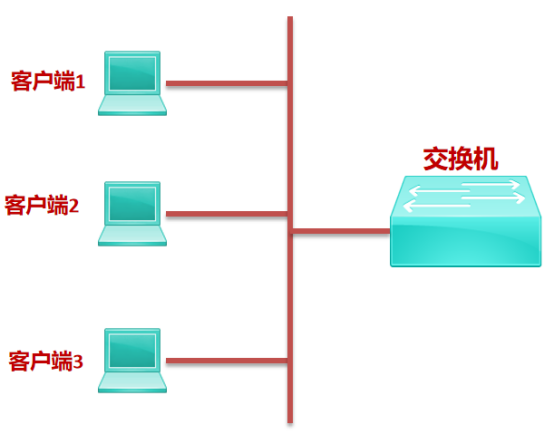

3．交换机认证模式
（1）MAC认证模式
· 该模式下连接到同一端口的每个设备都需要单独进行认证；
· 华为交换机默认模式。
（2）端口认证模式
· 只要连接到端口的某个客户端通过认证；
· 其它客户端则不需要认证，就可以访问网络资源。

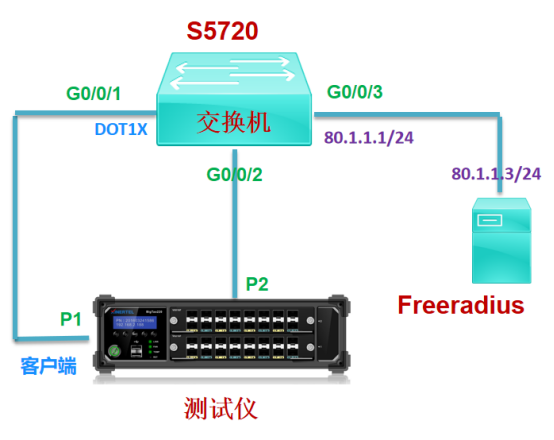

4．测试组网
（1）组网说明
· 交换机使用华为的S5720；
· 服务器采用开源的Freeradius；
· 测试仪和交换机两个接口相连，并且在同一个VLAN里；
· 在交换机G0／0／1接口启用DOT1X。
（2）测试思路
· 测试仪P1向P2发送两条流量：DOT1X－Traffic，Back－Traffic，源MAC分别为0000－0011－1111， 00－0000－0022－2222，初始情况下两条流量都不通；
· 测试仪P1模拟DOT1X客户端，源MAC地址是0000－0011－1111，和服务器进行 TLS认证；
· 如果认证通过，流DOT1X－Client能通。
二、环境准备
1．配置前准备：华为交换机配置
（1）配置Radius认证（传统模式）
undo authentication unified－mode
radius－server template radTem
radius－server shared－key cipher xinertel
radius－server authentication 80．1．1．3 1812 weight 80
aaa
authentication－scheme radTemp
authentication－mode radius
domain dot1x
authentication－scheme radTemp
radius－server radTem
（2）全局配置DOT1X
domain dot1x
dot1x enable
dot1x authentication－method eap
（3）接口配置
interface GigabitEthernet0／0／1
port link－type access
port default vlan 2
dot1x enable ／／接口配置dot1x
interface GigabitEthernet0／0／2
port link－type access
port default vlan 2
interface GigabitEthernet0／0／3
undo portswitch
ip address 80．1．1．1 255．255．255．0

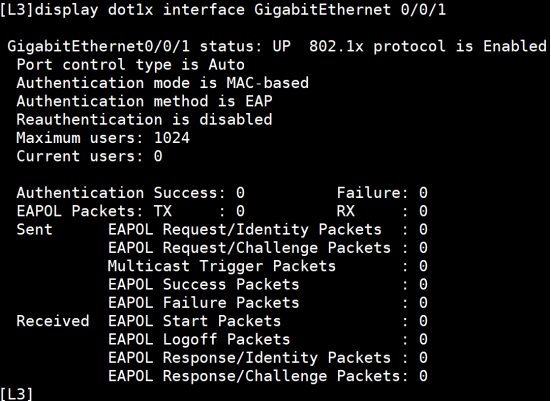

2．配置前准备：查看交换机接口的DOT1X信息
（1）接口信息
· 802．1X使能
· 默认是MAC－based
· 认证模式是EAP

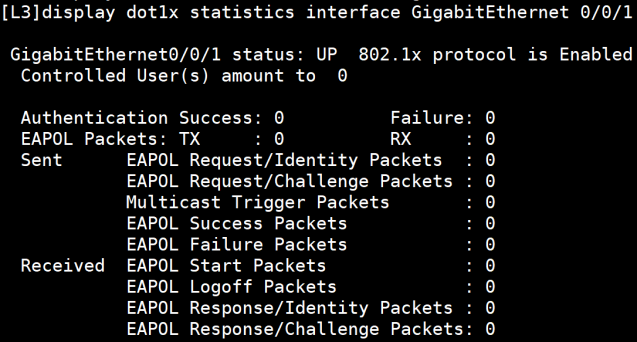

3．配置前准备：查看交换机DOT1X统计信息
4．配置前准备： Freeradius配置 外层隧道

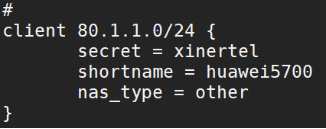

（1）修改Client的配置
· 文件：／etc／raddb／clients．conf
· 添加如下内容
· Secret要和交换机上配置相同

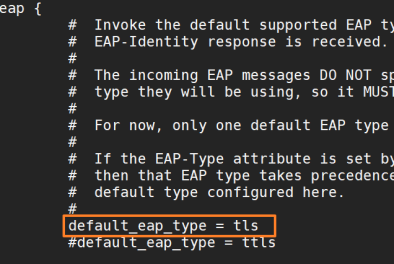

（2）修改eap配置
· 文件：／etc／raddb／mods－available／eap
· 修改默认认证类型为tls

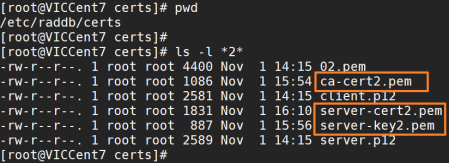

5．配置前准备： Freeradius配置 证书

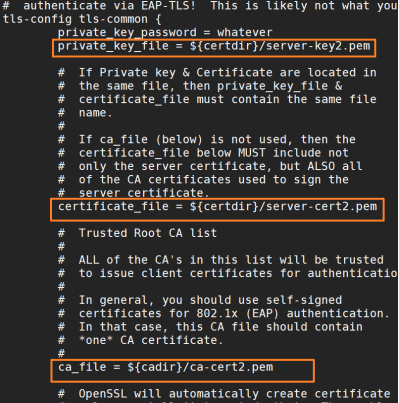

（1）修改eap配置
· 指定证书所在的位置
· 文件：／etc／raddb／mods－available／eap
6．配置前准备： Freeradius测试

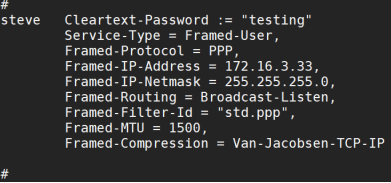

（1）打开测试账号：修改eap配置
· 文件：／etc／raddb／users
· 去掉下面内容的注释
（2）以Debug模式启动Freeradius

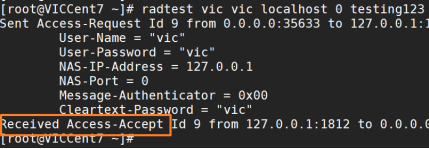

（3）如果出现如下的回复，则配置成功
7．配置前准备： MariaDB配置

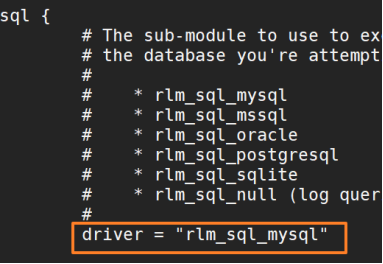

（1）修改Freeradius中的数据库类型
· 文件：／etc／raddb／mods－available／sql
· 去掉下面内容的注释

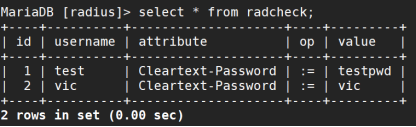

（2）在MariaDB中添加账号
（3）使用新添加的内容查看

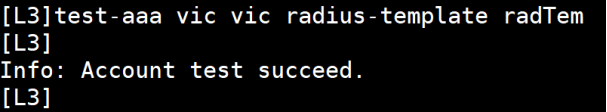

8．配置前准备：最后测试
（1）环境搭建好标识
· 在华为交换机中测试通过
下篇我们将为您带来网络测试技术——802．1X TLS认证的详细测试场景配置以及仪器操作方式，我们不见不散！
