上篇我们讲到802．1X＿MD5的简介、认证过程、测试组网以及测试环境准备，本期我们将为大家带来测试的详细步骤：
六、测试仪配置
1．占用端口
端口功能
（1）端口1用来模拟DOT1X和发送流量
（2）端口2用来接收流量

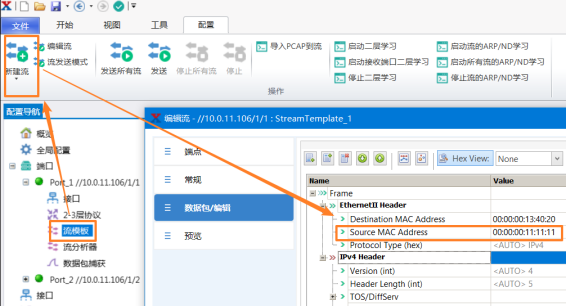

2．创建DOT1X－Traffic
新建一条流量
（1）源MAC：0000－0011－1111
（2）修改流名称为DOT1X－Traffic

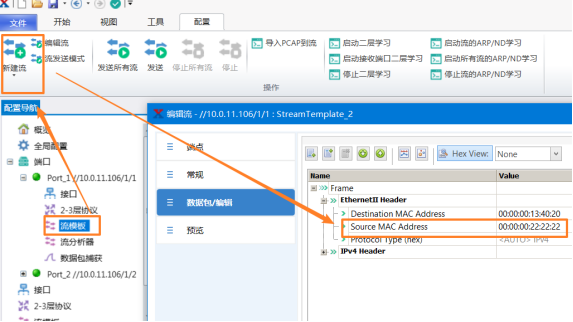

3．创建Back－Traffic
新建一条流量
（1）源MAC：0000－0022－2222
（2）修改流名称为Back－Traffic

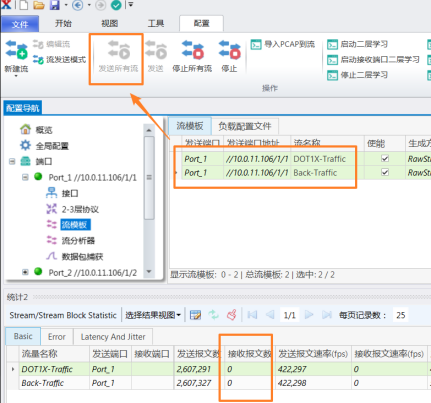

4．发送两条流量
在DOT1X认证之前，发送Traffic
两条流量都不通

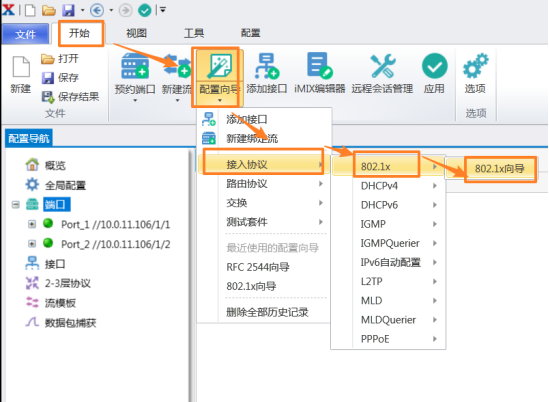

5．配置802．1X：选择向导
选择802．1X配置向导
6．配置802．1X：选择接口
选择接口
（1）选择模拟802．1X的接口
（2）在Port1上模拟

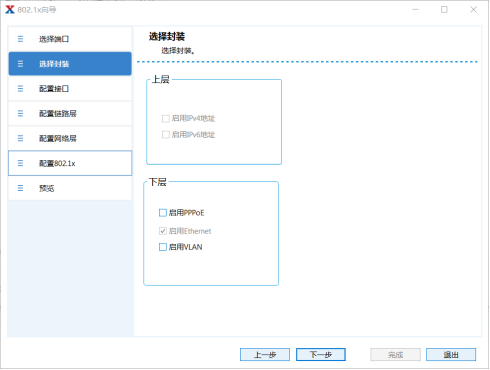

7．配置802．1X：选择封装
选择封装
（1）可选，可以不修改
（2）添加VLAN，PPPoE头等

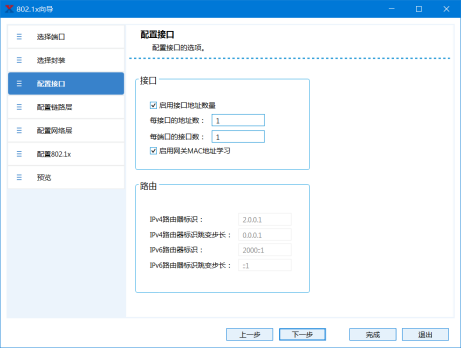

8．配置802．1X：配置接口
配置接口
可选，保持默认
9．配置802．1X：配置链路层
配置MAC地址
（1）接口MAC：0000－0011－11
（2）和DOT1X－Traffic的源MAC相同

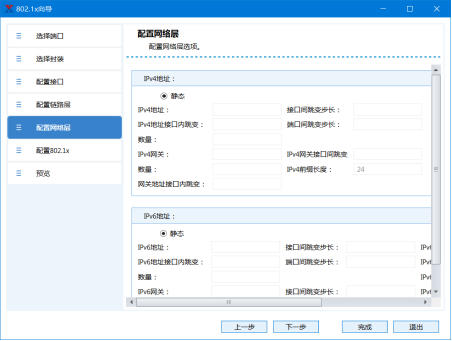

10．配置802．1X：配置网络层
配置网络层
可以忽略，用不到

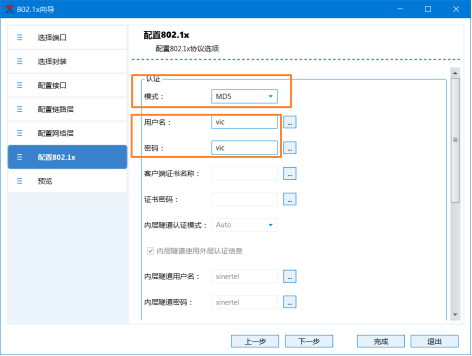

11．配置802．1X：认证方式
认证方式
（1）选择MD5
（2）填写正确的用户名／密码

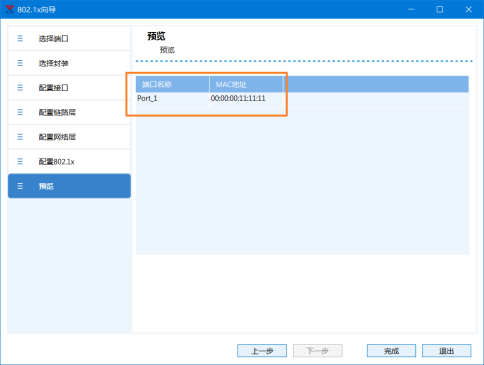

12．配置802．1X：向导预览配置
配置预览
客户端的MAC地址

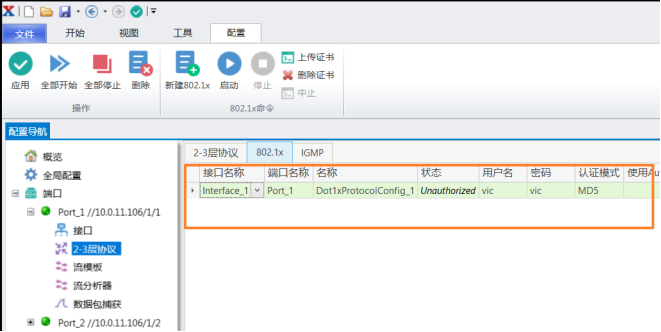

13．配置802．1X：查看配置
查看配置
切换到802．1X协议中核对

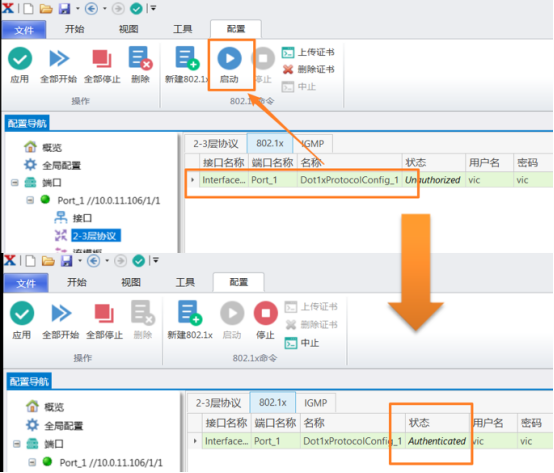

14．启动802．1X认证
（1）启动认证
选中802．1X，点击启动
（2）认证结果
成功：Authenticated
失败：Failed
七、查看验证

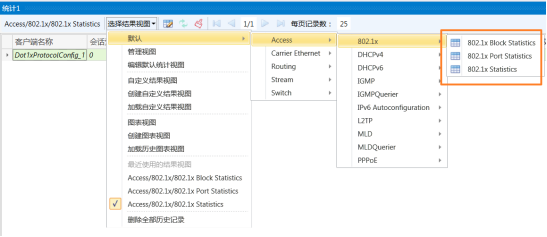

1．结果查看：RENIX 3个统计项
查看统计
802．1X Block Statistics
802．1X Port Statistics
802．1X Statistics
2．结果查看：RENIX具体统计内容

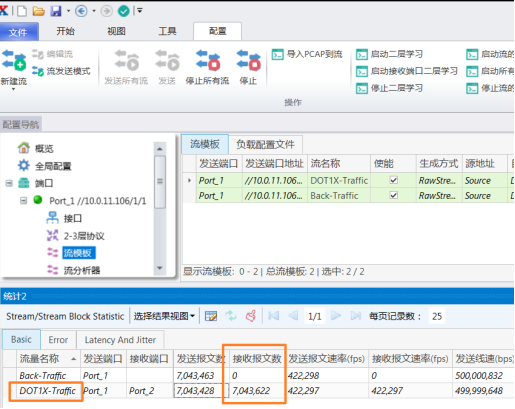

3．结果验证：发送流量
发送两条流量，交换机：
（1）转发DOT1X－Traffic
（2）不转发Back－Traffic
4．结果查看：交换机接口统计
查看G0／0／1的接口统计
0000－0011－1111通过认证

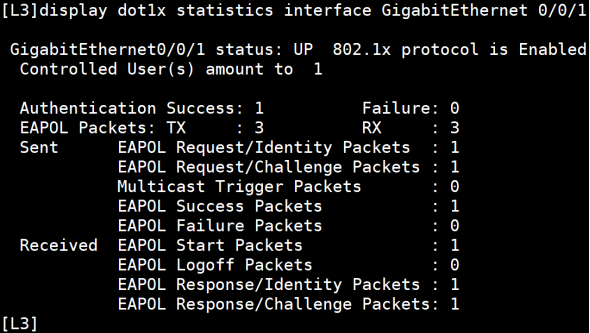

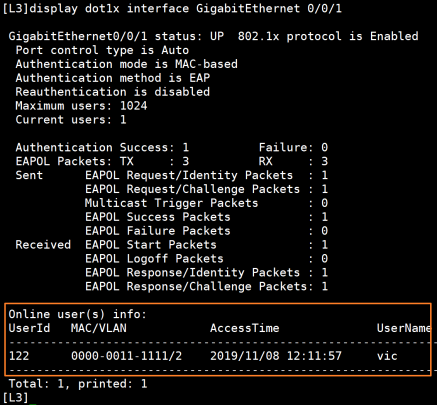

5．结果查看：交换机DOT1X统计
查看DOT1X统计
G0／0／1有一个认证成功的客户端

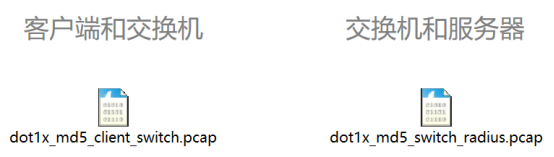

6．结果查看：抓包信息
