齿条和齿轮是怎么配合使用的 齿条和齿轮的配合计算公式

一、齿条和齿轮是怎么配合使用的

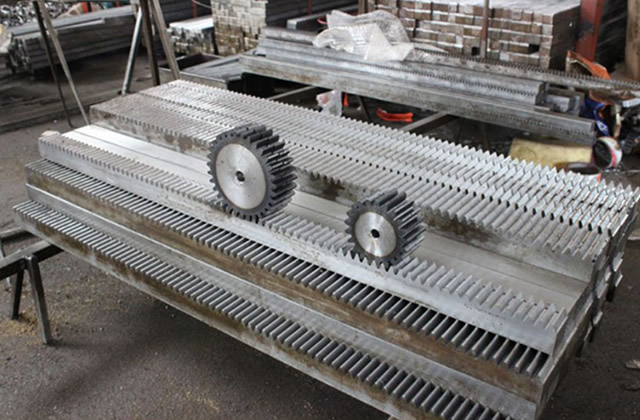

齿条是一种特殊的齿轮，它是条状的，可以和普通的圆形齿轮配合使用，那么齿条和齿轮如何配合呢？

齿轮齿条配合使用是将合适规格的齿条和齿轮啮合在一起使用，工作原理是将齿轮的旋转运动变为齿条的来回运动，或是将齿条的来回运动变为齿轮的旋转运动。不过需要注意的是，一般来讲，齿轮的运动周数比齿条要大，为避免相同硬度间的摩擦导致易损，所以一般会让齿轮的硬度比齿条要高。

二、齿条和齿轮的配合计算公式

齿条和齿轮配合使用时，要注意计算好齿轮齿条啮合的中心距，一般有固定的公式：

a=h+d/2，a为中心距，h为分度线高度，d为分度圆直径。

以模二齿条为例：齿条高度*齿条宽度=24mm*24mm，分度线高度=24mm-2mm=22，2为齿条模数，22为分度线到齿条底部高度，直齿分度圆直径=齿数*模数，如M2 Z20，分度圆直径为d=2*20=40mm，中心距就等于22+20=42mm。

设计齿轮齿条结构时，中心距是一个重要参数，需要后期调试工程师不断的进行修正来达到我们器械的要求精度。

三、齿条和齿轮的区别

齿条可以看作是具有无限大直径的齿轮，和齿轮相比，区别主要有两点：

1、齿条的齿廓是直的，所以上面所有的法线都是平行的。在变速箱的情况下，它以直线型运行，其速度和方向相同。上面所有的齿角都是一样的，其直线的倾角是20度。

2、齿条上每颗齿的同侧方齿廓形相对平行，因此在分割线以上和顶架分割线上的齿厚和槽宽是否相同，是保证每个位置大小的基准。
