一、不锈钢截止阀型号代号含义
如型号：J41H-16P
1、截止阀类型代号为J。
2、截止阀的驱动方式代号由字母表示，常见的有2-电液动，9-电动，6-气动，5-锥齿轮传动，3-涡轮蜗杆，手动不需要写出来。
3、截止阀的连接形式代号用字母表示，1-内螺纹，2-外螺纹，4-法兰式，6-焊接时，7-对夹式，9-卡箍，0-卡套。
4、截止阀结构形式代号，1-直流流道（阀瓣非平衡式），2-Z形流道（阀瓣非平衡式），3-三通流道（阀瓣非平衡式），4-角式流道（阀瓣非平衡式），5-直流流道（阀瓣非平衡式），6-直流流道（阀瓣平衡式），7-角式流道（阀瓣平衡式）。
5、密封材料或衬里材料分别用R-奥氏体不锈钢，T-铜合金，X-橡胶，S-塑料，N-尼龙塑料，F-氟塑料，H-Cr系不锈钢，Y-硬质合金，J-衬胶，M-蒙乃尔合金，Tc-陶瓷。
6、阀体材料代号Z-灰铸铁，K-可锻铸铁，Q-球墨铸铁，T-铜及合金，C-碳钢，P-铬镍系不锈钢，R-铬镍钼系不锈钢，V-铬钼钒钢。
7、阀体公称压力16代表1.6Mpa压力。
8、P代表的是阀体材质P-不锈钢，C-碳钢，不写为铸铁。

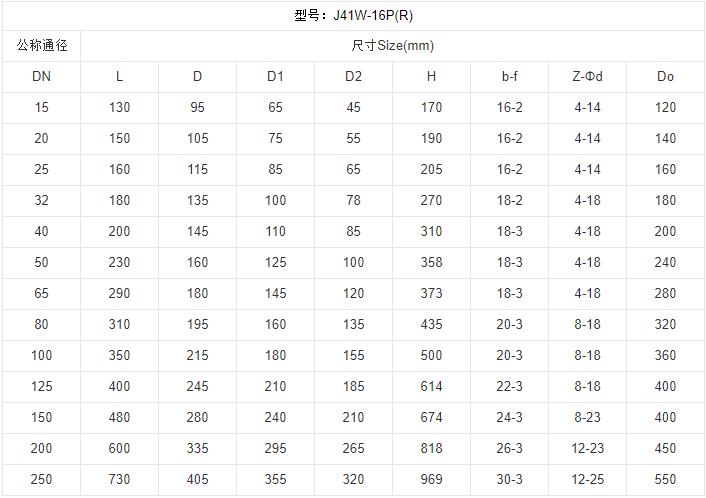

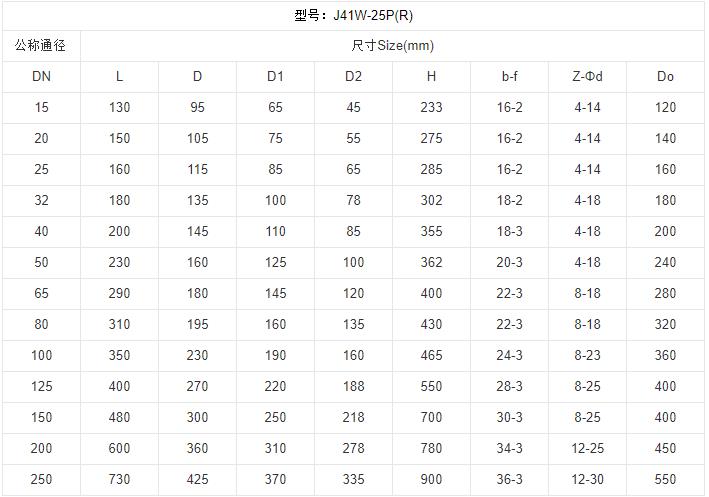

二、不锈钢截止阀型号规格
三、不锈钢截止阀的执行标准
1、产品标准
《钢制阀门 一般要求》GB/T 12224
《通用阀门 法兰连接钢制截止和升降式止回阀》GB/T 12233
《阀门的检验与试验》JB/T 9092-1999
《生活饮用水输配水设备及防护材料的安全性评价标准》GB/T 17219-1998
2、工程标准
《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002
《通风与空调工程施工质量验收规范》GB50243-2002
四、不锈钢截止阀的施工、安装要点
1、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
2、安装在保温管道上的各类手动阀门，手柄均不得向下。
3、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验的试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验的试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。
4、手轮、手柄及传动机构，不允许作起吊用。
5、介质的流向应与阀体所示箭头方向一致。
