旋启式止回阀安装方式 旋启式止回阀能竖直安装吗

分类: 通用机械 浏览量: 留言数: 22249

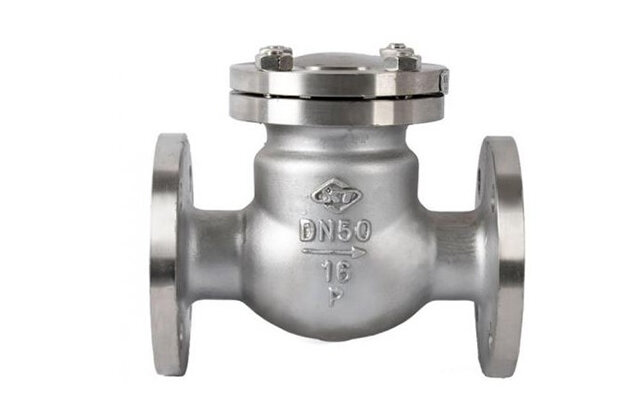

一、什么是旋启式止回阀

旋启式止回阀是止回阀的一种,由阀体、阀盖、阀瓣和摇杆组成,阀瓣呈圆盘状,绕阀座通道外的销轴做旋转运动;阀内通道呈流线型,流动阻力比直通式升降止回阀要小,适合用于大口径的管道。旋启式止回阀可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质,主要用于石油、化工、制药、化肥、电力等管路上。

旋启式止回阀安装方式 旋启式止回阀能竖直安装吗

二、旋启式止回阀安装方式

旋启式止回阀的安装方式与普通止回阀差不多,具体的安装方法如下:

1、安装前,应先对旋启式止回阀进行处理,卸掉阀门通道两端的闷盖和泡沫板,清洁内腔,去除油垢;剥去阀瓣表面上的油纸,去除阀瓣面上的油垢。

2、选择合适的安装位置,按照止回阀上的方向符号,将旋启式止回阀安装在管路上,注意流向不要安反了。

3、让介质在管道中通行,测试能否阻止介质逆流,确认正常即可。

三、旋启式止回阀安装注意事项

1、管道中的止回阀不能承受重量,特别是大型止回阀应该独立安装,不受系统产生的压力影响。

2、阀体上标记的方向应与介质流动的方向相同。

3、通过管路的介质不应带有硬质颗粒,以免损伤密封面,不宜用于含有固体颗粒和粘度较大的介质。

4、旋启式止回阀的安装要注意安装位置。

四、旋启式止回阀能竖直安装吗

一般情况下,旋启式止回阀是安装在水平管道上的,有的时候安装条件限制,需要竖直安装,那么旋启式止回阀可以垂直安装吗?

升降式止回阀只能水平安装,旋启式止回阀则不同,它既可以水平安装,也可以竖直安装,安装在垂直管道上时,介质会从底部流向顶部。不过通常旋启式止回阀还是水平安装比较多一些,有垂直安装的需求的话,可以考虑使用底阀。
