技术文章:指针万用表怎么测接触器好坏?

分类: 电子仪器 浏览量: 留言数: 2291

指针式万用表测交流接触器

这款接触器的型号是CJX22510,首先我们要知道这个型号包含哪些含义?

cj就是交流接触器

x2是设计序号

25是额定通断电流,指的是主触点

10是辅助触点的个数,1组常开触点0组常闭触点

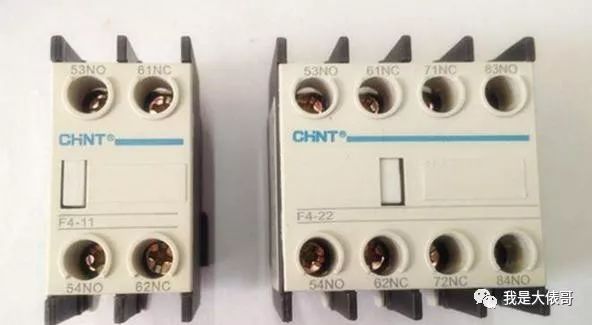

辅助触头

这两种都是辅助触头,标注NO的代表常开点,接触器自锁线路需要用到常开点。标注NC的是常闭点,接触器互锁需要用到常闭点。我们测的这个接触器上面就有辅助触头,增加了4组辅助触点。

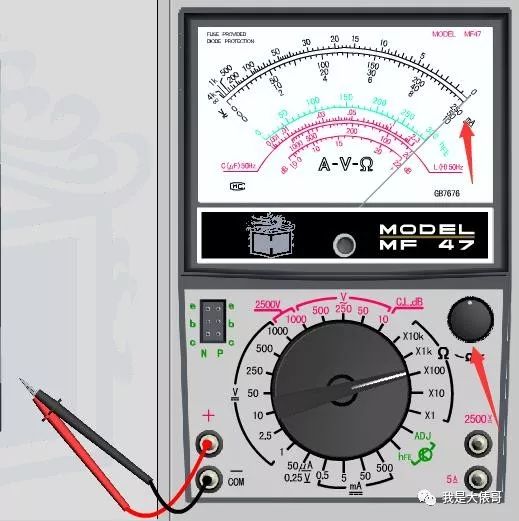

欧姆调零

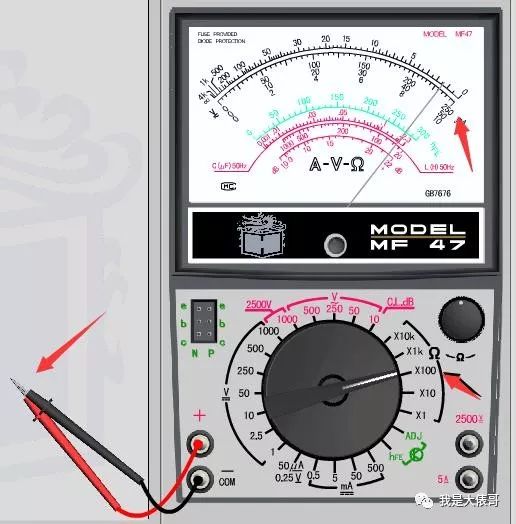

我们把万用表打到100Ω的量程,红黑表笔接触,如果指针不归零,就需要欧姆调零。

欧姆调零

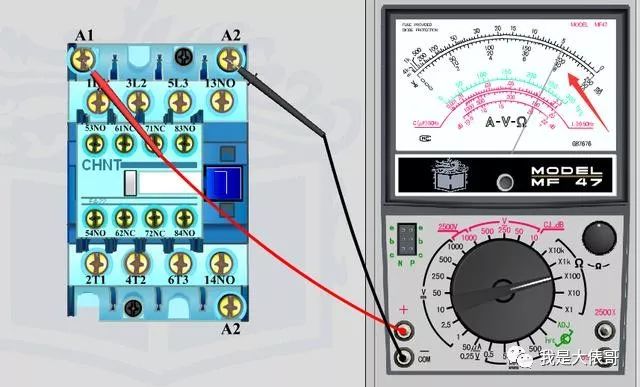

红黑表笔测A1A2

常见的接触器都是一个A1点2个A2点,2个A2内部是连一起的。所以我们只需要红黑表笔各接触一点,只要万用表显示有阻值线圈就是好的。如果指针没用动,说明线圈坏掉了,如果指针指到0也是坏的。

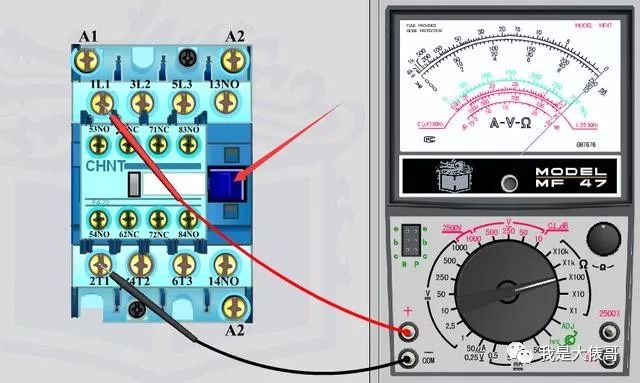

测主触点和辅助触点

135是主触点的进线端,246是出线端。三个主触点都是常开点,所以加辅助触点13,14点,一共四组常开点,如图所示,红黑表笔上下各接触一点,然后按下箭头所指的位置,模拟线圈吸合状态,如果万用表指针为0,触点就是完好的。用同样的方法测量辅助触头。NC初始状态是闭合的,吸合以后会断开。

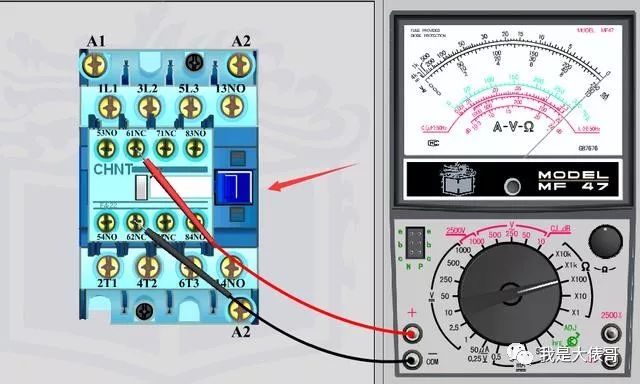

测量辅助触头

总结一下:一共分2步,首先测线圈是否完好,然后测触点是否正常。
