一、ATS是什么意思
ATS全自动应急发电机组是专为市电突然断电时的应急保安电源。当外电网突然断电时，该机组可以在2-6S内自行启动成功，并向用户的负载自行供电；当外电网恢复供电后，机组可自行将用户的负载切换到外电网上，同时自动停机。
该机组采用单片机作为控制核心，利用数字技术对机组状态进行全面管理监控，实现机组的全过程的自动化工作。机组主要用于雷达站，哨所，营房，邮电，金融，医院及在停电后需迅速供电的用户。
二、ATS如何使用
使用前准备：用电缆连接线把ATS与面板对接，并将面板上电门锁开关打到OFF档位置只针对柴油发电机组。（友情提醒：如使用汽油发电机组请把电门锁打到ON档位置）。
自动档设置
（1） 将开关拨到“AUTO”档，面板“AUTO”灯亮，此时“ATS”操作系统已经处于自动检测状态。
（2） ATS的运行
当ATS系统进入自动状态后，如果市电因故暂停电，ATS自动打开风门控制器，在2秒内启动发电机马达，发电机正常暖机5秒后，系统自动将负载切换到发电机电源。
（3） ATS三次启动
当发电机因气温低或者其它原因导致发电机启动性能差，ATS控制系统将执行三次循环启动，其启动程序如下:市电停→发电机第一次启动时间为5秒→启动不成功→停5秒→第二次启动时间为5秒→启动不成功停5秒→第三次启动时间为5秒（如果三次发电机都不能正常启动，报警灯“FAILURE”亮。
（4） 发电机停机
若机组在运行时，若市电恢复，且市电正常供电10秒钟，ATS控制系统将负载自动切换到市电，发电机在空载状态下运行5秒后停机。
（5） ATS自动风门控制：
若机组带有风门装置，机组在启动时，ATS自动打开风门控制器，启动成功后，自动关闭风门装置。
三、电瓶维护
箱子内部设有对蓄电池恒流及浮充充电装置，在有市电状态下(电压90～250V)，机组的内部充电机构均可对蓄电池恒流充电（充电电流1A），当蓄电池充满电后，充电器由恒流充电转变为浮冲充电，以补偿蓄电池内部电能的损失，确保蓄电池有充足的电能随时可以启动机组。

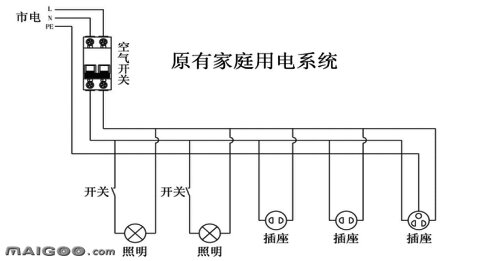

四、ATS接入用电系统示意图

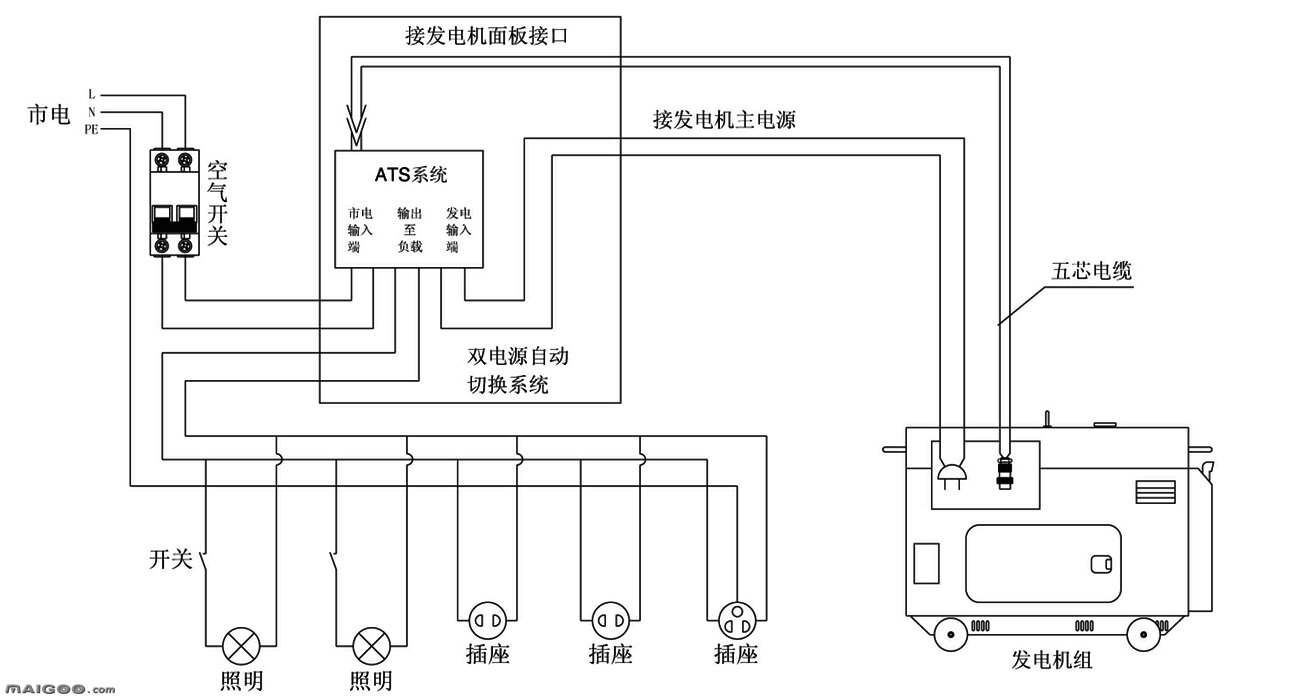

接入ATS系统后
五、ATS接线图

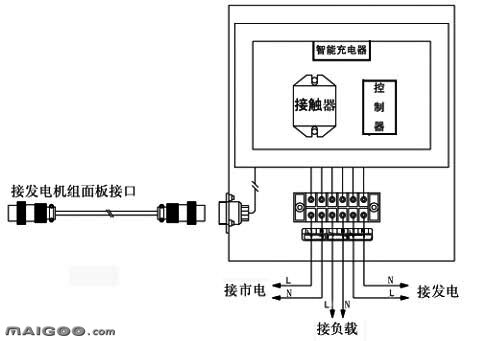

1.单相、单电压接线图

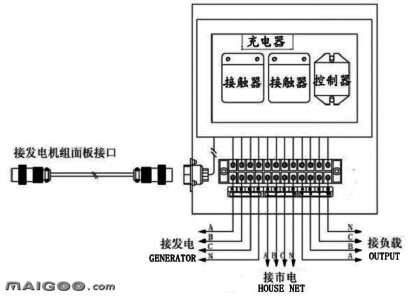

2.三相、双电压接线图
六、操作ATS的注意安全事项
1、选择ATS时，请选择相匹配的功率。
2、 ATS输出切勿与市电直接连接。
3、市电接入ATS时，必须通过空气保护开关，已确保安全。
4、请在电门锁启动正常状态下使用自动ATS功能。
5、注意要将发电机电门锁开关打到OFF档状态下使用（仅针对于柴油机组，汽油机组请将电门锁打到ON位置）。
6、注意要将发电机面板空气开关至于“ON”位置。
7、设备必须放置在通风、干燥、避开高温、高湿度或者容易摇晃的地方。
8、ATS内部有高压，出现故障时必须请有资质的电气维修人员检查，普通用户请不要打开机壳，以防触电。
