一、电动葫芦的组成结构
电动葫芦结构紧凑，电机轴线垂直于卷筒轴线的电动葫芦采用蜗轮传动装置。其缺点为：长度尺寸大，宽度方面尺寸大，结构粗笨，机械效率低，加工较难等。液压系统为双重控制，溢流调节阀、磁接点压力表均可对压力进行精确的控制。电器控制部门采用了低电压控制，增加了支配系统的安全性。
起重量一般为 0.3～80吨，起升高度为3～30米。由电动机、传动机构和卷筒或链轮组成，分为钢丝绳电动葫芦和环链电动葫芦两种。其中环链电动葫芦分为进口和国产两种；钢丝绳电动葫芦分单速提升、双速提升；微型电动葫芦、卷扬机、多功能提升机。
（一）组成结构
减速器、起升电机、运行电机、断火器、电缆滑线、卷筒装置、吊钩装置、联轴器、软缆电流引入器等集动力与制动力于一体。
起重量：0.25t-80t
起升高度：3m-30m
工作级别：M3，M4
运行速度：20(30)m/min
起升速度：8m/min
（二）安装使用
电动葫芦一般安装在单梁起重机，桥式起重机，门式起重机，悬挂起重机上。稍加改造，还可以作卷扬机用。因此，它是提高劳动效率，改善劳动条件的必备机械。
（三）运行条件
环境温度：-20℃～+40℃
工作制度：中级JC25%
重级：JC40%
当中级工作制度电动葫芦的起重量降低30%时，即为重级工作制度JC40%的电动葫芦。
重级工作制度JC40%的电动葫芦是用在工作比较繁重，负载经常在额定值或要求安全系数较高的情况下。
电动葫芦结构减速器：采用三级定轴斜齿轮转动机构，齿轮和齿轮轴用经过热处理的合金钢制成，箱体，箱盖由优质铸铁制成，装配严密，密封良好。减速器自成一个部件，装卸极为方便。
控制箱：采用能在紧急情况下切断主电路，并带有上下行程保护断火限位器的装置。确保了电动葫芦的安全运行。电器元件寿命长，使用可靠。
钢丝绳：起重钢丝绳包括磷化涂层钢丝绳、镀锌钢丝绳和不锈钢丝绳，执行现行国家标准GB8918-2006重要用途钢丝绳，保证了经久耐用。
锥形电动机：起升电机采用较大起动力矩锥形转子制动异步电动机，无须外加制动器。电机负载持续率为25%，电机采用B级或F级绝缘，电机防护等级IP44/IP54。
按钮开关：手操作轻巧灵便，分有绳操纵和无线遥控两种方式。
电动葫芦的组成部分有：电机、传动机构、卷筒和链轮。
以电机和卷筒相互位置不同大致可分为四种类型：
1、电机轴线垂直于卷筒轴线的电动葫芦采用蜗轮传动装置，宽度方面尺寸大， 结构笨重， 机械效率低，加工较困难，已没有厂家生产这种结构型式的产品了。
2、电动机轴线平行于卷筒轴线的电动葫芦，其优点为高度与长度尺寸小。其缺点为宽度尺寸大，分组性、制造与装配复杂，轨道转弯半径大。
3、电机装在卷筒里面的电动葫芦，其优点为长度尺寸小，结构紧凑。其主要缺点为电机散热条件差，分组性差，检查、安装、维护电机不便， 供电装置复杂。
4、电机装在卷筒外面的电动葫芦，其优点为分组性好、通用化程度高、改变起升高度容易、安装检修方便。其缺点为长度尺寸大。
二、电动葫芦卷筒外罩型号与卷筒尺寸
（一）电动葫芦卷筒外罩型号
电动葫芦卷筒的起重量主流的有5t、1t、2t、3t、5t、10t、16t等，对应的卷筒外罩的具体型号如下：
0.5t-6m卷筒外罩、0.5t-9m卷筒外罩、0.5t-12m卷筒外罩、0.5t-18m卷筒外罩;
1t-6m卷筒外罩、1t-9m卷筒外罩、1t-12m卷筒外罩、1t-18m卷筒外罩、1t-24m卷筒外罩、1t-30m卷筒外罩;
2t-6m卷筒外罩、2t-9m卷筒外罩、2t-12m卷筒外罩、2t-18m卷筒外罩、2t-24m卷筒外罩、2t-30m卷筒外罩;
3t-6m卷筒外罩、3t-9m卷筒外罩、3t-12m卷筒外罩、3t-18m卷筒外罩、3t-24m卷筒外罩、3t-30m卷筒外罩;
5t-6m卷筒外罩、5t-9m卷筒外罩、5t-12m卷筒外罩、5t-18m卷筒外罩、5t-24m卷筒外罩、5t-30m卷筒外罩;
10t-9m卷筒外罩、10t-12m卷筒外罩、10t-18m卷筒外罩、10t-24m卷筒外罩、10t-30m卷筒外罩;
16t-9m卷筒外罩、16t-12m卷筒外罩、16t-18m卷筒外罩。

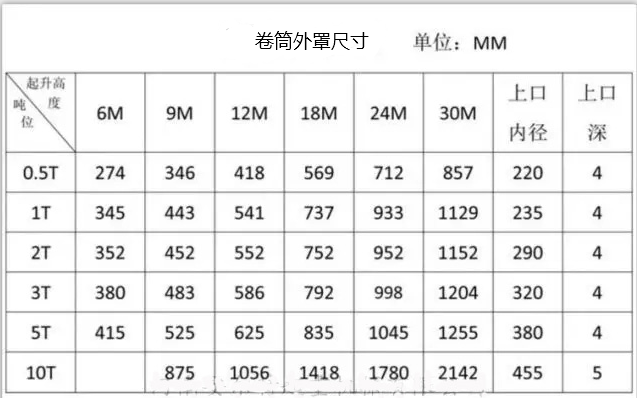

下面是电动葫芦卷筒外罩型号尺寸图：

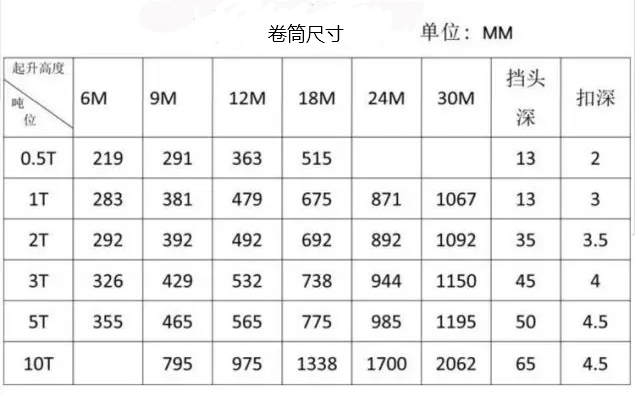

（二）电动葫芦卷筒尺寸
