升降机的分类

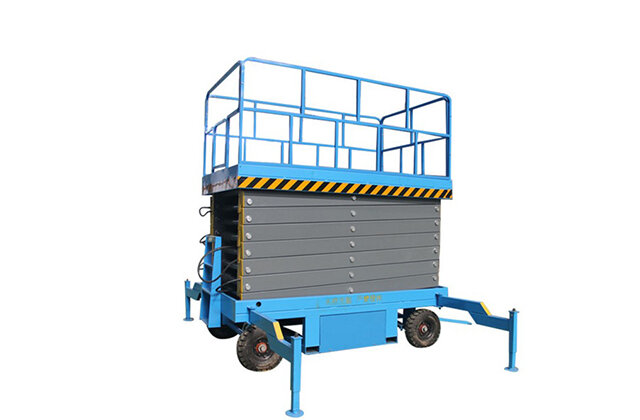

剪叉式
剪叉式升降台是用途广泛的高空作业专用设备。它的剪叉机械结构，使升降台起升有较高的稳定性，宽大的作业平台和较高的承载能力，使高空作业范围更大、并适合多人同时作业。升降动力分为24V、220V或380V电源，柴油机，采用液压泵站，台面使用防滑绝缘扣板，具有防滑，绝缘、安全，放心使用。
固定式
固定式升降机是一种升降稳定性好，不能移动只能固定进行作业，使高空作业变得轻而易举。主要用于生产流水线间或楼层间的货物运送；物料上线、下线；工件装配时调节工件高度；高处给料机送料；大型设备装配时部件举升；大型机床上料、下料；仓储装卸场所与叉车等搬运车辆配套进行货物快速装卸等。
固定式升降机可配置附属装置，进行任意组合，如升降轿厢可与出入口的输送设备配合使用，使输送过程完全自动化，作业员不用进入升降机内，从而保证作业员的人身安全，并可实现多楼层间的货物输送，来提高生产效率；电器控制方式；工作平台形式；动力形式等。限度地发挥升降机的功能，取得最佳的使用效果。固定式升降机的可选配置有人工液压动力、方便与周边设施搭接的活动翻板、滚动或机动辊道、防止轧脚的安全触条、风琴式安全防护罩、人动或机动旋转工作台、液动翻转工作台、防止升降机下落的安全支撑杆、不锈钢安全护网、电动或液动升降机行走动力系统、万向滚珠台面。固定式升降机载重量大，不受环境影响。
壁挂式
是用于货物升降的液压升降机械设备，采用液压油缸作为主要动力，通过重型链条和钢丝绳传动，保证机器运行的绝对安全。无需地坑和机房，特别适合于有地下室、仓库改造、新建货架等，具有安装维修方便、美观、安全、操作方便。具体根据现场的实际环境生产。
牵引式
使用汽车或拖车牵引，移动迅速、方便，结构紧凑。采用新型优质型钢，强度高，重量轻，直接接入交流电或采用车自身动力启动，架设速度快，具有伸缩臂，工作台既可升高又可延伸，还可360度旋转，易于跨越障碍物到达工作位置，是理想的高空作业设备。
自行式
自身具有行走及转向驱动功能，不需人工牵引，不需外接电源，移动灵活方便，令高空作业更方便快捷，是现代企业高效安全生产之理想高空作业设备。能够在不同工作状态下，快速、慢速行走，只需一个人操作便可在空中连续完成上下、前进、后退、转向等所有动作。特别适合于机场候机楼、车站、码头、商场、体育场馆、小区物业、厂矿车间等较大范围的作业。
车载式
把升降机安装在汽车上的高空作业设备。由专用底盘、工作臂架、三维全旋机构、柔性夹紧装置、液压系统、电气系统和安全装置等部分组成。由升降机和电瓶车配套改装而成的高空作业专用设备。它利用汽车发动机或电瓶车原有直流动力，勿须外接电源，即可行驶又可驱动升降平台，它移动方便，作业流动范围广，产品具有无污染，无尾气，作业范围大，流动性强。特别适用于冷库、人群密集区域（火车站，汽车站，飞机场）。广泛用于城建、油田、交通、市政等行业。根据个人要求可设停电情况下的应急下降装置、平衡阀、自动保压等安全装置，防止高空升降平台超载的安全装置、漏电保护装置和缺相保护装置、防止液压管路破裂的安全防爆装置。
伸缩式
伸缩台面升降机结合四轮移动式或车载式定制，该平台在高空作业时操作台面可以自由伸缩，从而增大作业范围！可根据实际情况定制。伸缩台面升降机广泛适用于汽车、集装箱、模具制造，木材加工，化工灌装等各类工业企业及生产流水线，满足不同作业高度的升降需求，可配装各类台面形式（如滚珠、滚筒、转盘、转向、倾翻、伸缩），配合各种控制方式，具有升降平稳准确、频繁启动、载重量大等特点，有效解决工业企业中各类升降作业难点，使生产作业轻松自如。
升降机的安装注意事项
准备
1、认真编写安装施工专项施工方案，对安装人员进行安全技术交底。
2、按基础方案做好基础，注意找准、找平、找正点，保证基础的水平及各项使用要求。
3、保持外用施工升降机的进场道路通顺，并有足够的停放设备空间。在需用汽吊进行辅助安装时，应充分考虑现场环境是否符合汽吊的作业条件等。
4、保证安装现场优良的电力供应，安装单独配电箱，在配电箱使用时电漏电开关必须满足施工升降机用要求，如果安装的施工升降机是变频控制的，在选择漏电开关时应当与变频器适配。
围栏吊笼
1、将基础表面清扫干净，将地脚螺栓安装好，如果所安装的施工升降机安装在地下室楼面上时，在基地螺丝的下方必须用垫铁，增大螺母与楼板的受力面，以减少螺母对楼板的磨擦。
2、在地脚螺栓处底盘和基石间垫入不同厚度的钢板垫片用以调整导轨架的垂直度。
3、安装三节标准节，并用经纬仪测量导轨架的垂直度，保证导轨架的各个主管在两个方向上的垂直度（1/1000）。
4、导轨架调整垂直后，压紧4个地脚螺栓。
5、同上一样调整围栏门框的垂直度，压紧其余的地脚螺栓。
6、安装缓冲弹簧。
7、将另一半部分的围栏与前半部分用螺栓连接起来。
8、同上调整垂直度压紧地脚螺栓，松开吊笼内电动机上的制动器。（SC200/200型先安装吊笼后再安装传动板）。
9、用起重机吊起吊笼，从标准节上方使吊笼准确就位；将两吊笼分别套在导轨架上，并缓缓放置于缓冲弹簧上。将两个吊笼的驱动架准备好，将各背轮及滚轮调整至最大间隙的位置，以利于安装驱动架。用起重设备再给升降机基本部分安装一个标准节，拧紧联接螺栓。用起重设备分别将两套驱动架安装在各自的吊笼上方并穿好联接销轴，将笼顶护栏安装好。
10、将制动器复位。
11、安装维修节。维修节一般安装在第四节。
12、再安装两个标准节。用经纬仪检查并调整一下导轨架的垂直度，使其在两个互相垂直的方向上的误差符合表一规定。
调整
1、齿轮与齿条的啮合间隙为0.5mm；
2、各个滚轮与标准节立柱的间隙为0.5mm；
电缆安装
现场供电箱距升降机电源箱应在20m以内，保证供电质量。
1、将供电电缆从升降机上的电源箱内总电源开关接入现场供电箱。
2、将电缆线以自由状态盘入电缆笼内。
3、电缆线一端从电缆笼底部引出接入电源箱，另一端通过电缆托架引到吊笼内接入电控箱。
4、电缆笼安装在电缆托架下方，使电缆线在其中心并可自由的拽出或盘入电缆笼内。
电气检查
在调试前，先用起重设备安装一、二、标准节，然后按如下步骤进行调试：
1、接地电阻测试仪测量升降机钢结构及电器设备金属外壳的接地电阻，不得大于4Ω。
2、用500V兆欧表测电动机及电器元件的对地电阻应不小于1MΩ。
3、检查各安装控制开关，分别打开吊笼笼上各个门，触动断绳保护开关，上下限位开关、极限开关等均应能够起作用。
4、校核电动机界限，吊笼上、下运动方向应与操作盒所示方向一致；普通施工升降机吊杆安装：吊杆应安装在吊笼顶部吊杆安装吊孔内，在吊笼内，在吊笼内安装向心轴承，安装压垫并用螺栓固定。
导轨安装
1、将标准节两端管子接头处及齿条销子处擦干净，并加少量润滑脂，在地上将4节标准节连成一组，然后吊上导轨架对准下面标准节主管和齿条上的销孔，用螺栓坚固。
2、随着导轨架的不断提，应同时安装附墙架，并检查导轨架安装垂直度，允许偏差100m小于90mm。
3、利用手（电）动起重机进行导轨架标准节安装接高工作，加节时操作人员应站在吊笼顶部，利用控制盒操作升降机，不可在吊笼内进行操作以免发生事故，可按下面程序进行。
（1）将吊笼开至下限位所允许到达的最低位置。
（2）放下手（电）动起重机的钢丝绳和吊具。
（3）在地面挂好一个标准节，缓缓摇动卷筒手柄（或启动电葫芦），将该标准节从地面护栏外提升至吊笼顶部并放好。
（4）操作人员带好标准节所需的联接螺拴、力矩扳手等工具，然后在笼顶操作升降机使吊笼上升。（注意在上升过程中，应将手动起重机吊臂转至一个安全角度，确保吊笼运行时吊臂不与周围建筑物碰撞。）
（5）向上开动吊笼，当笼顶驱动架上方距待要接高的标准节止口距离约250mm时立即停止吊笼的运行。
（6）用手（电）动起重机吊起吊笼顶部的标准节并且高出导轨架已接标准节20mm，缓缓转动吊杆，使标准节接口正对，此时慢慢放下标准节，使四个接口完全吻合。
（7）穿好标准节螺栓，用力矩扳手测定拧紧力矩30kgm。
（8）从标准节上摘下吊具，收回钢丝绳，将吊杆转至安全方向，向下开吊笼，进行下一个标准节的接高用业。注意：每次接高时应给标准节止口涂上黄油，以免生锈。
墙架安装
1、首次附墙安装在离底面4.5～6米处，以后每隔9m安装一次。
2、附墙架的水平倾斜角度最大为±10度。
开关碰铁
1、给升降机接通电源并试运行，确保各个动作准确无误后（各动作应点动），应首先将下限位碰块和下极限碰块装好，以防止吊笼撞底。下限位碰铁的位置，应在吊笼满载下行时自动停止在碰到缓冲弹簧100-200mm处；上限碰铁安装在吊笼超过上终端平台150mm处。
2、下限位碰块的安装位置，应保证吊笼满载向下运行时，开关触及下限位碰块后自动切断控制电源而停车后，吊笼底至地面缓冲弹簧的距离为300-400mm，下极限碰块的安装位置应保证极限开关在下限位开关动作之后动作而且吊笼不能撞到缓冲弹簧。
3、确保上、下限位开关距限位碰铁的距离，必须保证极限开关触柄与上下极限碰铁的距离在极限开关断开位置时，其触柄距碰铁0.2-2mm范围。
4、限位开关及极限开关调整合适后，便可进行导轨架接高及附着架、电缆导架的安装作业。此时应安装最下面一个附着架，在距地面6-8m处安装，也可根据现场情况具体处理，再安装下面两个电缆护架，最下面一个距电缆筒口约1m左右，上面一个与下面一个相距3m。将所有螺栓紧固可靠，确保碰铁不移动。
5、将所有的滚轮、背轮间隙调整好，以保证吊笼运行平稳。
6、当所有安装工作结束后，应检查各紧固件有无松动，是否达到了规定的拧紧力矩，然后进行载荷试验及吊笼坠落试验并将安全器正确复位。
最后安装完毕后，经企业技术负责人会同有关部门对基础和附墙支座及设备安装的质量、精度进行全面检测、防坠试验、试运行，经签证后方可投入运行
