激光测径仪有应用方案

测径，主要就是测量物体的直径／半径之类的仪器。测径仪则是便捷的在线检测外径尺寸的设备，尤其适用于大批量的外径检测。

测径传感器大致分激光扫描测径传感器，CCD投影测径传感器，激光衍射测径传感器，而CCD投影测径传感器与激光扫描测径传感器是用得较多的一种。激光衍射测径传感器则是用在细丝类产品的高精度的在线检测。

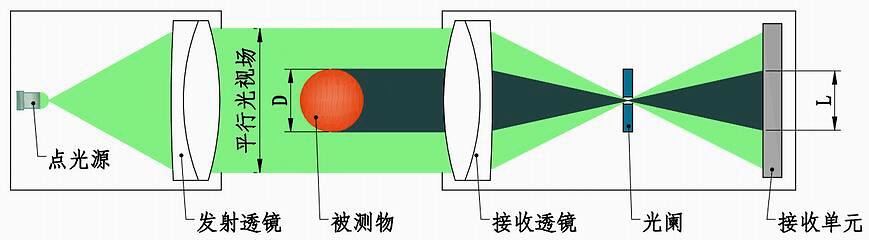

CCD投影测径仪原理：光电测量产品采用物方远心光路和CCD成像法进行在线尺寸检测。检测的核心部件为光电测头，每组测头由发射镜头和接收镜头组成。发射镜头内点光源发出的光通过发射透镜形成平行光视场射向接收镜头。平行光再由接收透镜聚焦，通过位于焦点位置的光阑小孔后在接收单元上成像。当视场中通过被测物时，被测物遮挡的部位将在接收单元的CCD芯片上呈现出边界清晰的阴影。通过光电转换和数字化处理，即可通过阴影的宽度L计算出被测物的直径D。

光电测径仪相较于激光测径仪，无旋转部件，维护简单，无易损部件，使用寿命更长，是激光测径仪的升级替代产品。光电测径仪通过配置不同的配件，可应用于各种行业，目前已经不仅局限于环境好的轧制现场才能使用，通过各种防护配置，可以应用于恶劣的轧钢现场，而通过间距可调双测头技术，则解决了大直径轧材的检测问题。

测径仪是可以应用于各行各业的，金属丝、线材、棒材、管材、橡胶管、塑料管、玻璃管、线缆、电缆、圆钢、机械加工、轴承等各种圆形轧材均可检测，在线检测的方式有提高品质、提升成材率、增加效益的功效。
