常用的尺寸测量仪器之长度测量仪

分类: 电子仪器 浏览量: 留言数: 2767

长度是一维空间的度量,为点到点的距离。长度是国际单位制(SI)中的七个基本物理量的量纲之一,符号为L。

长度的测量是非常基本的测量,常用的工具是刻度尺。但对生产线而言,则采用测长仪,它可在线自动化的检测长度尺寸。

常用的尺寸测量仪器之长度测量仪

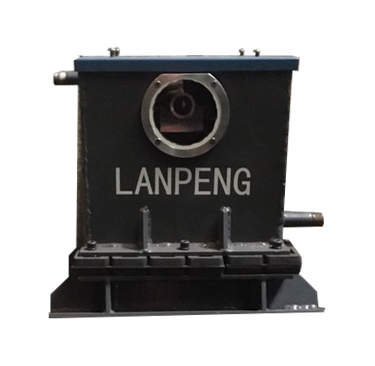

机器视觉测长系统是根据长度范围和精度要求设置一台或多台工业相机,利用被测物自发光拍摄清晰图像进行测量。根据轧制产品实际情况设置滤光镜片,去除火焰和轧材表面黑斑的影响。系统主要配置相机保护罩(必要时采用冷却水套形式),上位机控制系统、外接显示屏等。

常用的尺寸测量仪器之长度测量仪

系统主要用于热轧棒材、钢管、有色金属棒材、管材等的在线长度检测。

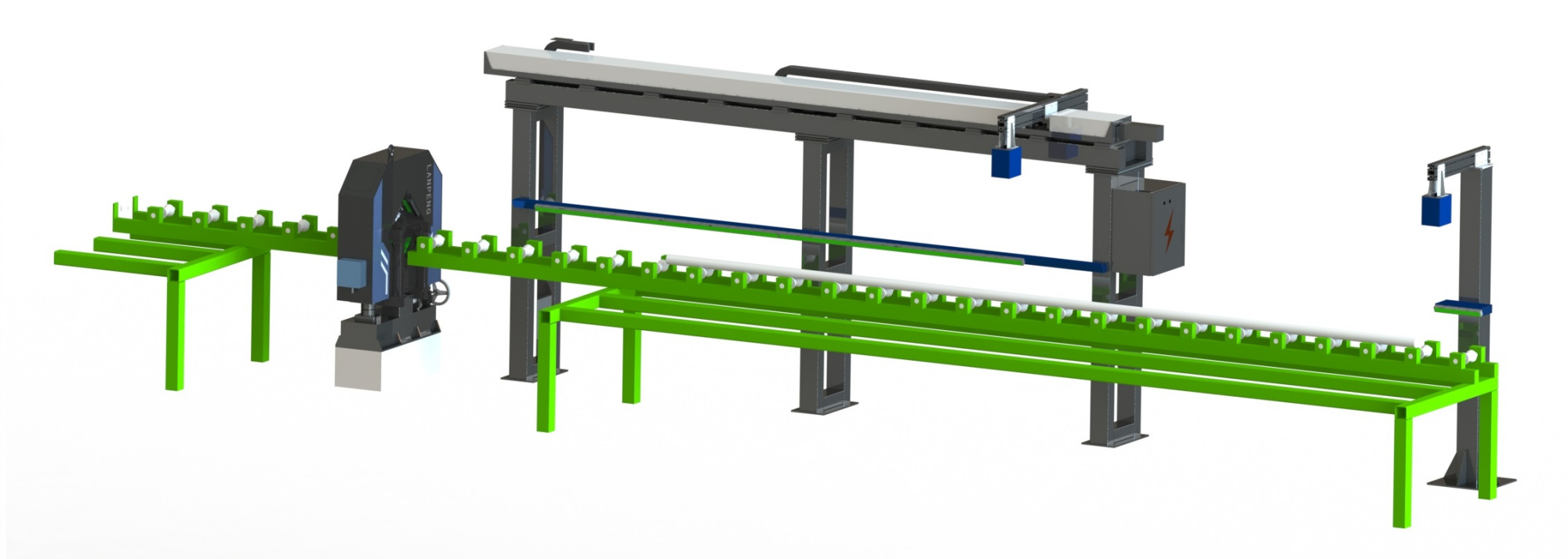

测径测长仪主要检测精磨银亮钢的长度和直径两个指标,直径检测采用我公司光电测径仪产品,长度检测部分采用机器视觉系统。长度检测部分共设置2台工业相机,其中一台固定位置安装,测量钢材定位端;另一台安装在直线导轨滑台的滑块上,可根据钢材长度调整位置测量钢材的自由端。直线导轨滑台采用伺服电机驱动,滑台移动距离由测量软件控制,移动完成后的距离直接计入长度计算系统,2台相机测量的数据和滑台行走数据相结合可计算出钢材的长度。测长系统采用在钢材侧上方设置的条形光源补光,圆形钢材反射至工业相机的光线为一条比较窄的亮线,非常适合高精度测量的补光要求。

常用的尺寸测量仪器之长度测量仪

长度图像、滑台位置数据和直径数据同时接入控制系统的工控机内进行处理、计算得出钢材的长度和直径测量结果,根据测量结果可判断出被测钢材的“合格”、“长度超差”、“直径超差”的三种状态,并根据这三种状态输出不同的开关量信号控制检测线的分拣系统对钢材分拣。

测长可使用自动在线检测装置,并且可与多种测量仪器结合使用,完成测径测长、测宽测长等。
