光电测径仪是对外径进行检测的设备，它对各种轧材的外径尺寸进行检测，那它的量程范围有多大，本文就来简单的介绍一下。
仪表测量范围是指仪表对被测量轧材能在规定的精确度要求下进行测量的上、下限值所限定的一个量的区域。
光电测径仪的测量范围有多大，一般常规的有一些0－15mm、0－40mm、0－70mm、0－90mm等。也有一些其它测量范围的可以定制。如20－150mm、260－400、60－600、60－900等等。至于光电测径仪的量程上下限是多少，下限是能测量到0．1mm，上限没有限制，生产的轧材有多大，测量范围就能定制成多大。
作为光学测量仪器，它的测量范围是很难扩充的，并且扩充既有技术的难度，又有资金的增加，更加重要的是测量精度的降低。那本文介绍的光电测径仪又是如何做到超大直径的检测的，下面小编来简单的介绍一下。

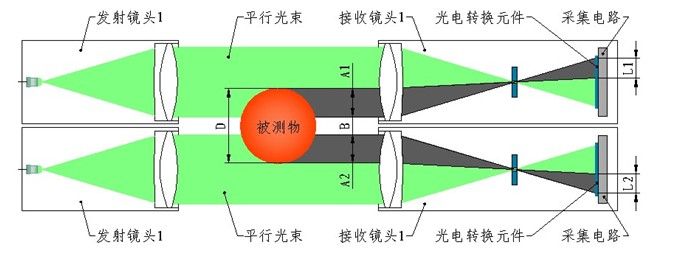

当所测轧材直径较大，如果用大直径的单镜筒测头测量造价非常高昂，而且也会降低测径仪的测量精度，因此本方案测径仪采用的是双镜筒测头测量。2套发射镜头分别发射出平行光射向2套接收镜头，通过接收镜头内的透镜使平行光束在光电转换元件CCD芯片上成像。当2束平行光内放入被测物时，在光电转换元件的像上就会出现阴影，设其宽度分别为L1、L2。经过对光电转换元件发出的电信号的处理和计算可以得出L1、L2所对应的尺寸A1、A2，A1加A2再加上两个镜头之间的净间距B即可得出被测物的尺寸D。
不仅如此，为了应该多规格轧材的检测，还可采用间距可调双测头技术，这种大直径测径仪可以自动调节测量范围（也可手动调节），达到多规格检测的目的。
当然，不同的测量范围也有不同的测量精度，目前测量精度能达到±0．003mm，测量范围的提升，测量精度也有所下降，不过能满足多数轧材的测量需求。
总之，光电测径仪的测量范围是根据生产轧材的规格来定，生产多大规格，量程范围能将其全部包含进去，做到各种轧材均能测量，另外光电测径仪也可以检测宽度尺寸。
