朋友们大家好我是大表哥,今天我们说一下家装电路中最常见的灯控电路-一灯双控的接线。一灯双控共有三种接线方法,各有利弊,今天表哥一一给大家讲一下。

开关

首先我们看一下用到的开关-单开双控开关,正面一个翘板背面有三个接线柱。

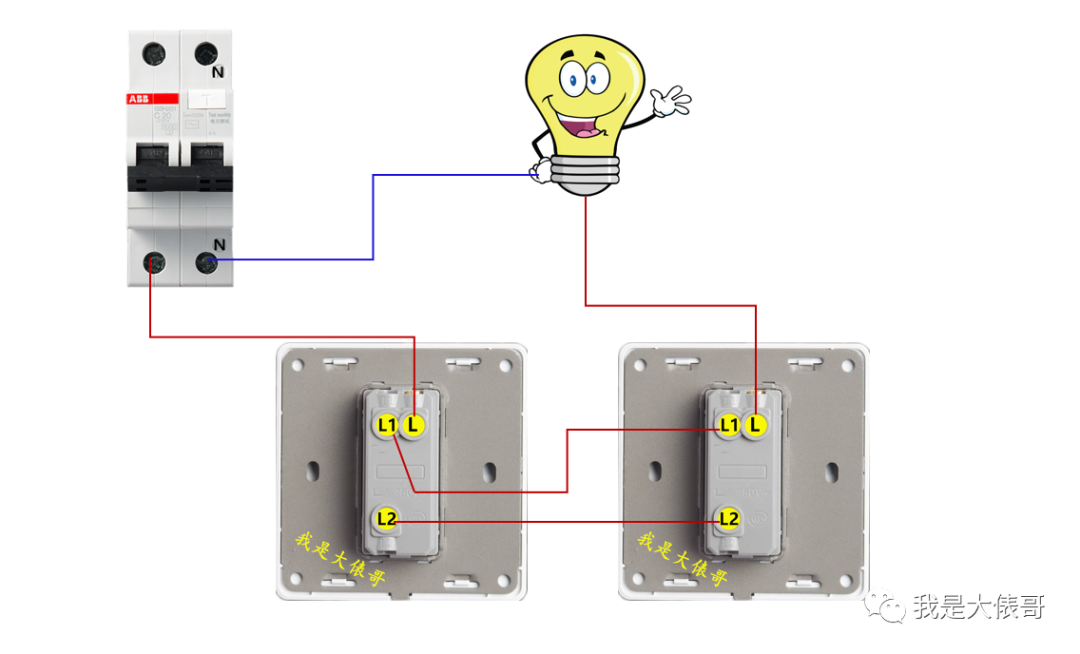

第一种接线方法(既安全又实用)

一灯双控

这种接法最常见也最实用,零线接灯,火线接开关L,两个开关之间为双联线,另一个开关的L接灯,为灯的控制线。

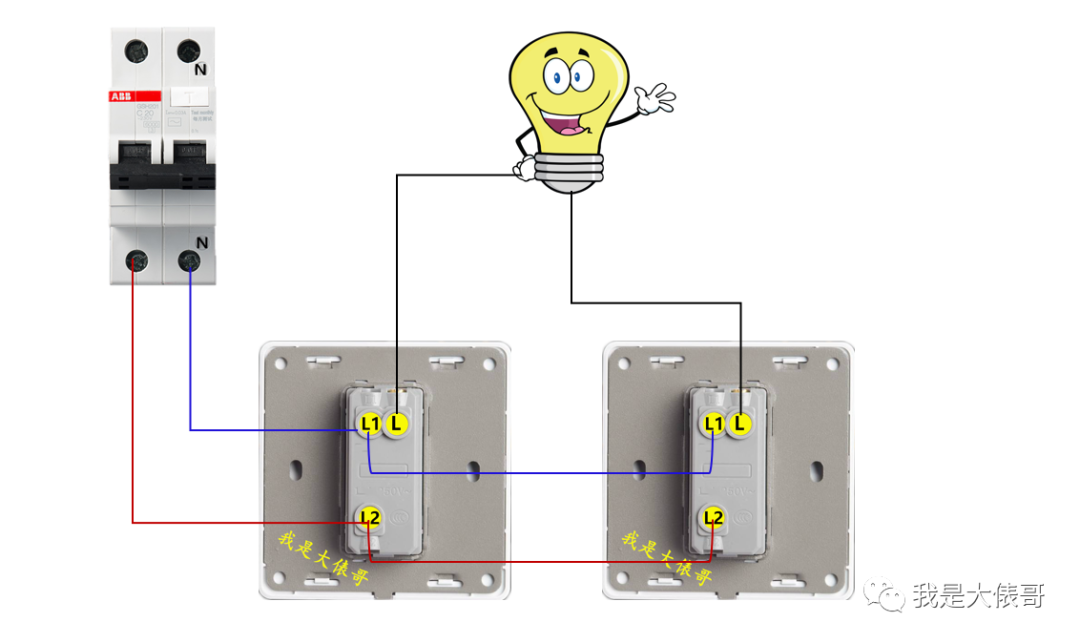

第二种接法(安全)

一灯双控

这种接法也是安全的,但是两个开关之间多用了一条线,所以不采纳。但有一种情况这么接线是非常方便的,那就是本来电路是一灯一控,后期我们更改为一灯双控,就可以用这种接法。如果用第一种接法改线路导线会出现接头,这种方法不会。

第三种接法(有安全隐患)

一灯双控

灯控电路的接线遵循的是零线进灯火线进开关,这种接法明显是不符的,但这种接法确实是可以使用的。因为是火线零线进开关,在开关损坏或者质量不过关的情况下,有可能会出现短路故障,存在一定的安全隐患,所以不建议这么接。

为什么有的老电工仍然选择第三种呢?存在就有存在的道理,现在一开加五孔开关也比较常见,而且开关的质量也越来越好。

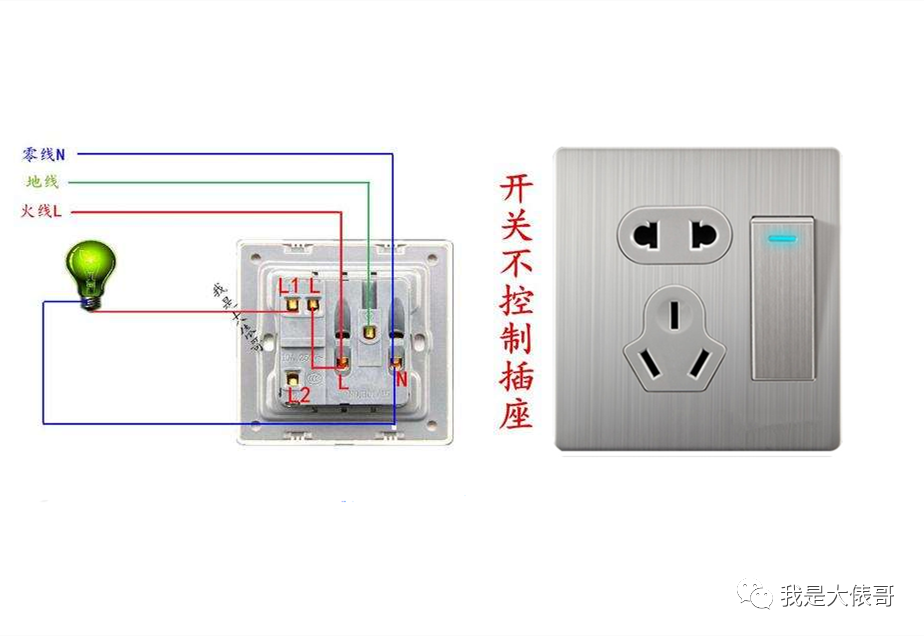

一开加五孔

相信大多数家庭,床头都会留一个开关(方便开关灯),有的朋友后期为了手机充电方便,可能会考虑把开关改为一开加五孔的开关,这个时候你会发现,第三种接法可以直接改,而前两种接法因为开关缺少零线,需要重新穿线。

总结:第一种接法是最实用的,大家一定要熟练掌握,后两种接法虽然不常用但要会。为什么有的老师傅三种都会,因为接的线比较多,改的线路也比较多,都是经验积累的一个过程。
