【光纤】光纤接口类型有哪些 常见的几种光纤接口介绍
光纤接口在交换机等网络设备中的重要性不言而喻，从平常实用性出发，给大家整理了一下关于各种光纤接口类型的一个介绍。
名词解释
光纤接头
FC圆型带螺纹(配线架上用的最多)
ST卡接式圆型
SC卡接式方型(路由器交换机上用的最多)
PC微球面研磨抛光
APC呈8度角并做微球面研磨抛光
MT-RJ方型,一头双纤收发一体(华为8850上有用)
光纤模块:一般都支持热插拔,
GBIC Giga Bitrate Interface Converter,使用的光纤接口多为SC或ST型
SFP小型封装GBIC,使用的光纤为LC型
在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下
“/”前面部分表示尾纤的连接器型号
“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。传输设备侧光接口一般用SC接头
“LC”接头与SC接头形状相似，较SC接头小一些。
“FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。
连接器的品种信号较多，除了上面介绍的三种外，还有MTRJ、ST、MU等
“/”后面表明光纤接头截面工艺，即研磨方式。
“PC”在电信运营商的设备中应用得最为广泛，其接头截面是平的。
“UPC”的衰耗比“PC”要小，一般用于有特殊需求的设备，一些国外厂家ODF架内部跳纤用的就是FC/UPC，主要是为提高ODF设备自身的指标。
“SC”表示尾纤接头型号为SC接头，业界传输设备侧光接口一般用用SC接头，SC接头是工程塑料的，具有耐高温，不容易氧化优点；ODF侧光接口一般用FC接头，FC是金属接头，但ODF不会有高温问题，同时金属接头的可插拔次数比塑料要多，维护ODF尾纤比光板尾纤要多。
PC是PhysicalConnection的缩写，表明其对接端面是物理接触，即端面呈凸面拱型结构。
“PC”表示光纤接头截面工艺，PC是最普遍的。在广电和早期的CATV中应用较多的是APC型号。尾纤头采用了带倾角的端面，斜度一般看不出来，可以改善电视信号的质量，主要原因是电视信号是模拟光调制，当接头耦合面是垂直的时候，反射光沿原路径返回。由于光纤折射率分布的不均匀会再度返回耦合面，此时虽然能量很小但由于模拟信号是无法彻底消除噪声的，所以相当于在原来的清晰信号上叠加了一个带时延的微弱信号。表现在画面上就是重影。尾纤头带倾角可使反射光不沿原路径返回。一般数字信号一般不存在此问题。
还有一种“UPC”的工艺，它的衰耗比PC要小，一般有特殊需求的设备其珐琅盘一般为FC/UPC。国外厂家ODF架内部跳纤用的就是FC/UPC，提高ODF设备自身的指标。
光纤接口介绍
光纤接口是用来连接光纤线缆的物理接口。通常有SC、ST、FC等几种类型，它们由日本NTT公司开发。FC是Ferrule Connector的缩写，其外部加强方式是采用金属套，紧固方式为螺丝扣。ST接口通常用于10Base-F，SC接口通常用于100Base-FX。
ST介绍

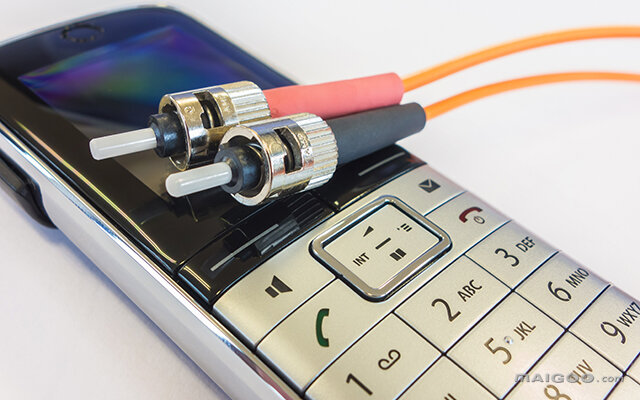

ST(AT&T版权所有)，也许是多模网络(例如大部分建筑物内或园区网络内)中最常见的连接设备。它具有一个卡口固定架，和一个2.5毫米长圆柱体的陶瓷(常见)或者聚合物卡套以容载整条光纤。
ST的英文全称有时记做"Stab&Twist"，很形象的描述，首先插入，然后拧紧！(ferrule翻译为“卡套”，参照http://www.zftrans.com/bbs/read.php?tid=4800&fpage=2)
FC介绍
FC是单模网络中最常见的连接设备之一。它同样也使用2.5毫米的卡套，但早期FC连接器中的一部分产品设计为陶瓷内置于不锈钢卡套内。目前在多数应用中FC已经被SC和LC连接器替代。
FC是Ferrule Connector的缩写，表明其外部加强件是采用金属套，紧固方式为螺丝扣
SC同样具有2.5毫米卡套，不同于ST/FC，它是一种插拔式的设备，因为性能优异而被广泛使用。它是TIA-568-A标准化的连接器，但初期由于价格昂贵(ST价格的两倍)而没有被广泛使用。
SC的英文全称有时记做"Square Connector",因为SC的外形总是方状的。
光纤从内部可传导光波的不同，分为单模（传导长波长的激光）和多模（传导短波长的激光）两种。单模光缆的连接距离可达10公里，多模光缆的连接距离要短的多，是300米或500米（主要看激光的不同，产生短波长激光的光源一般有两种，一种是62.5的，一种是50的）
另外，光缆的接头部分也有两种，一种SC接口为1GB接口还有一种为LC接口为2GB接口。
连接器的品种信号较多，除了上面介绍的三种外，还有MTRJ、ST、MU等
SC（F04）型光纤连接器：模塑插拔耦合式单模光纤连接器。其外壳采用模塑工艺，用铸模玻璃纤维塑料制成，呈矩型；插头套管（也称插针）由精密陶瓷制成，耦合套筒为金属开缝套管结构，其结构尺寸与FC型相同，端面处理采用PC或APC型研磨方式；紧固方式是采用插拔销闩式，不需旋转。此类连接器价格低廉，插拔操作方便，介入损耗波动小，抗压强度较高，安装密度高。
光纤这东西接口比较复杂，有时候甚至挺烦人的，为了方便讲述，笔者整理了几种光纤接头，以供大家参考。
LC到LC的，LC就是路由器常用的SFP，miniGBIC所插的线头。TG-NET的设备基本上都是这种接口了。
FC转SC，FC一端插光纤布线架，SC一端就是catalyst交换机或其他设备上面的GBIC所插线缆。
ST到FC，对于10Base-F连接来说，连接器通常是ST类型，另一端FC连的是光纤布线架。
SC到SC两头都是联接到GBIC的。
SC到LC，一头联接GBIC,另一头联接MINI-GBIC或SFP。
