一、简介
1．RFC3918简介
历史
· 在1999年3月成为正式标准
功能
· 评测网络互连设备或网络系统的性能
· 网络设备： 交换机，路由器…
内容
· 定义了一整套测试方法，为不同厂家的设备／系统提供了统一的评估标准和报告格式
相关文档
· RFC 2432， Terminology for IP Multicast Benchmarking
· RFC 3918， Methodology for IP Multicast Benchmarking
2．RFC3918 测试内容
混合吞吐量测试
· Mixed Class Throughput Test
· 确定向一定数量的接口同时发送单播和组播时，DUT／SUT的吞吐量
组转发矩阵测试
· Scaled Group Forwarding Matrix Test
· 确定DUT／SUT在一定数量端口加入不同数量的组播组时的转发率
聚合组播吞吐量测试
· Aggregated Multicast Throughput Test
· 确定DUT／SUT加入相同组播组的多个测试端口在不丢包的情况下的最大转发速率
组播转发时延测试
· Multicast Forwarding Latency Test
· 得到从DUT／SUT一个入端口到多个出端口的一组时延数据
组播组容量测试
· Multicast Group Capacity Test
· 确定在DUT／SUT能够正确转发数据包到注册在该DUT／SUT的组播组环境下，DUT／SUT能够支持的最大的组播组数量
3．聚合组播吞吐量测试
定义
· 吞吐量（Throughput）：没有丢包情况下能够转发的最大速率
测试目的
· 确定DUT／SUT加入相同组播组的多个测试端口在不丢包的情况下的最大转发速率
· 衡量DUT的组播复制能力，和组转发矩阵的测试在不断增加组的数量相比，组播总体吞吐量的测试是在不断的增加出接口的数量
测试过程
· 报文数量和预期接收到的报文数量相等，则增加速率继续测试；如果不相等，则减小速率继续测试
二、测试说明
聚合组播吞吐量 测试拓扑
拓扑说明
· DUT是一台三层交换机
· 测试仪的四个端口和DUT相连，一个模拟组播源，两个模拟组成员，一个模拟监听端口
目的
· 测试DUT加入相同组播组的多个测试端口在不丢包情况下的最大转发速率

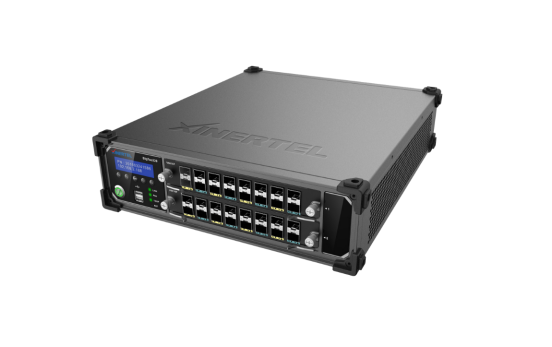

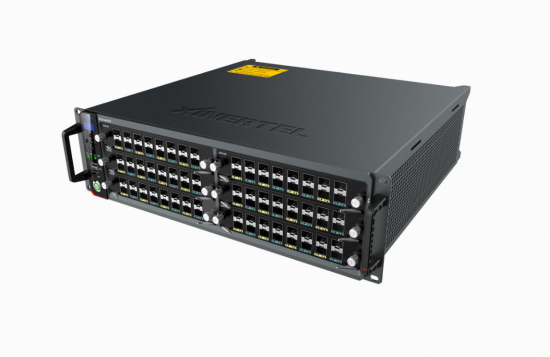

接下来，让我们使用信而泰BigTao－V网络测试仪进行聚合组播吞吐量测试
DUT配置
＃－
vlan batch 500 600 700 800
＃－
multicast routing－enable
＃－
interface Vlanif500
ip address 210．10．10．1 255．255．255．0
pim sm
＃－
interface Vlanif600
ip address 210．10．20．1 255．255．255．0
igmp enable
＃－
interface Vlanif700
ip address 210．10．30．1 255．255．255．0
igmp enable
＃－
interface Vlanif800
ip address 210．10．40．1 255．255．255．0
＃－
＃－
interface GigabitEthernet0／0／21
port link－type access
port default vlan 500
＃－
interface GigabitEthernet0／0／22
port link－type access
port default vlan 600
＃－
interface GigabitEthernet0／0／23
port link－type access
port default vlan 700
＃－
interface GigabitEthernet0／0／24
port link－type access
port default vlan 800
＃－
三、测试配置

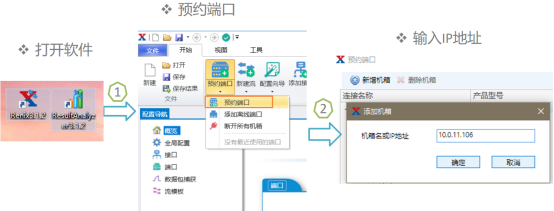

准备工作： 添加机框

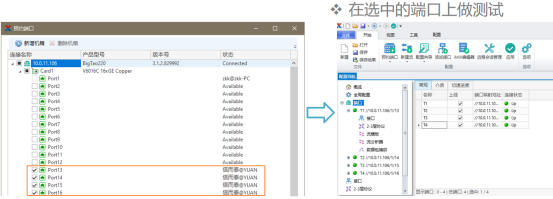

准备工作： 预约端口

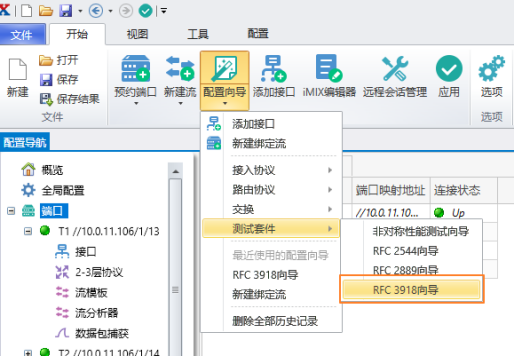

选择向导
选择RFC3918向导

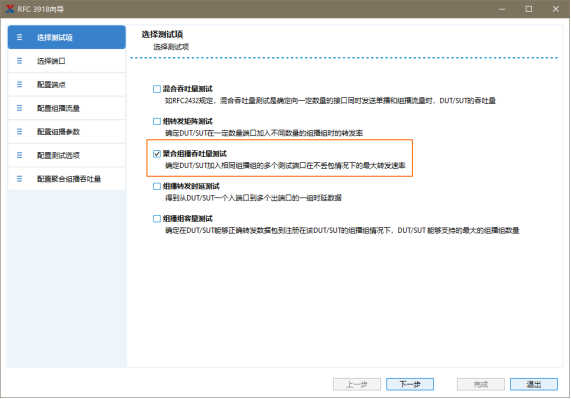

选择聚合组播吞吐量测试

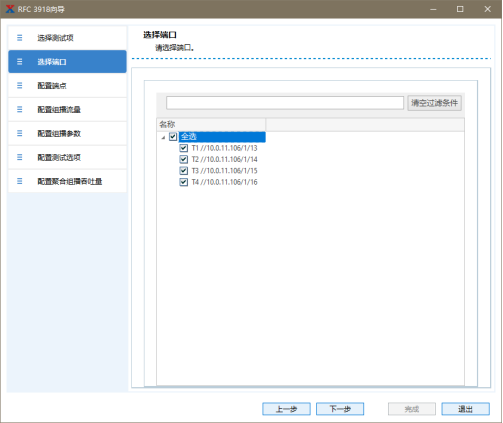

选择端口
选择参与测试的端口

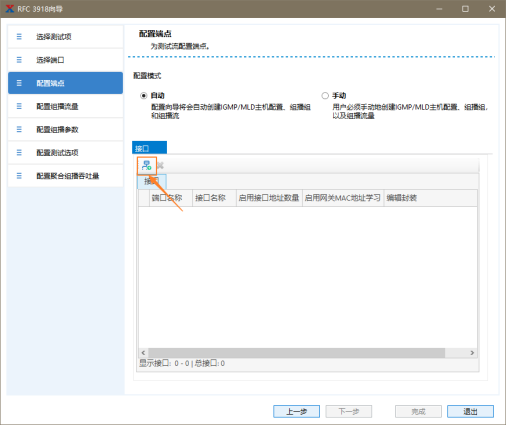

配置接口
· 默认无接口
· 选择添加接口

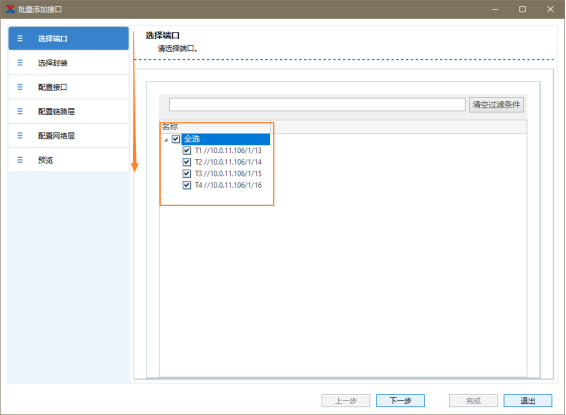

向导配置接口
一步一步根据需求填充

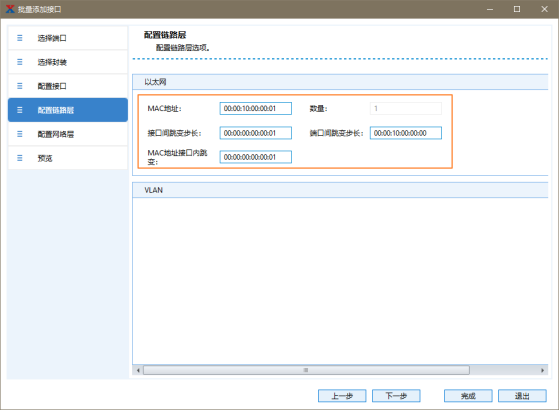

向导配置 关键－MAC
· MAC
· 跳变字段

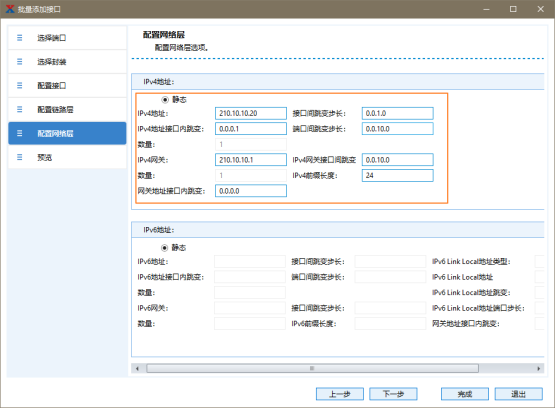

向导配置 关键－IP
· IP
· 跳变字段

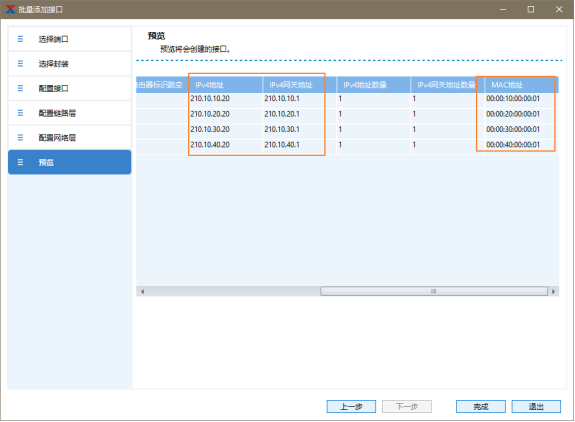

向导接口配置结果
配置结果
· 创建4个Interface， 每个Port各一个
· 对于本次测试，，需要正确的配置IP地址和网关
· 点击完成， 结束接口配置

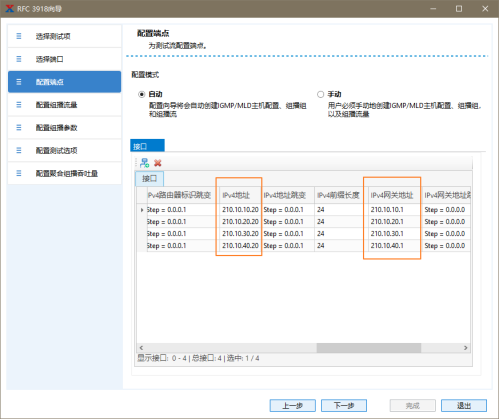

选择接口
选择接口
· 刚才配置的接口
配置可修改
· 如果IP， 网关不符合预期，可以双击修改

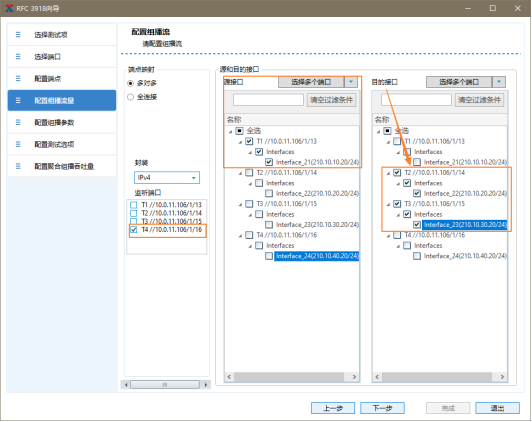

配置组播流量
按照测试拓扑选择源和目的接口、监听端口

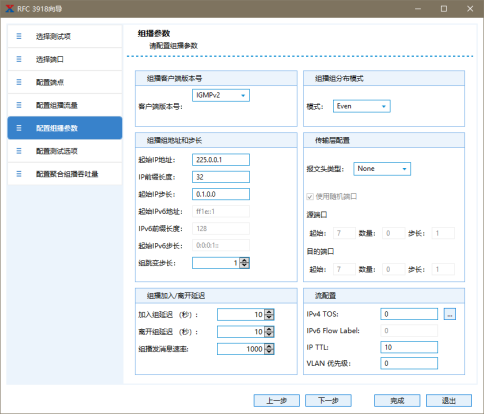

配置组播参数
按照测试拓扑及DUT配置，配置相应的组播参数
关键参数
组播客户端版本号
· 默认IGMPv2
· 和DUT上的配置保持一致

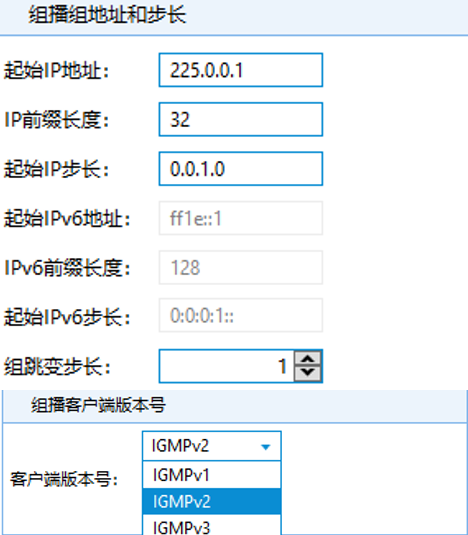

组播组地址和步长
· 起始IP步长：组Block之间递增的步长
· 组跳变步长：组Block内递增的步长
· IP前缀长度：组Block内跳变位

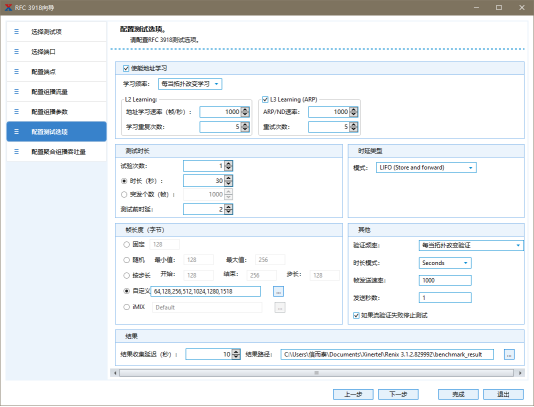

选择测试参数
使能地址学习
· 需使能L3 Learning
· 学习频率：按照实际情况选择
测试帧长
· 默认取7个特殊字节来测试
测试时长
· 文档规定最少需要30秒
时延
· 选择存储转发时延类型LIFO
其他
· 测试前预发流验证

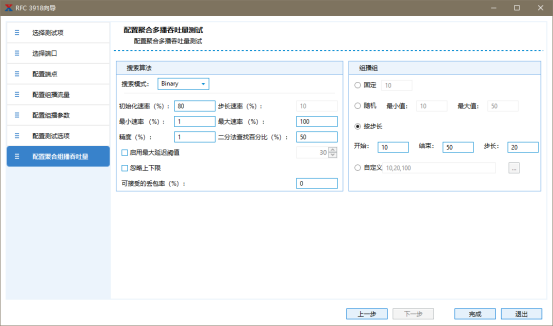

配置 聚合组播吞吐量 参数
点击完成，完成配置
智能脚本工具自动弹出

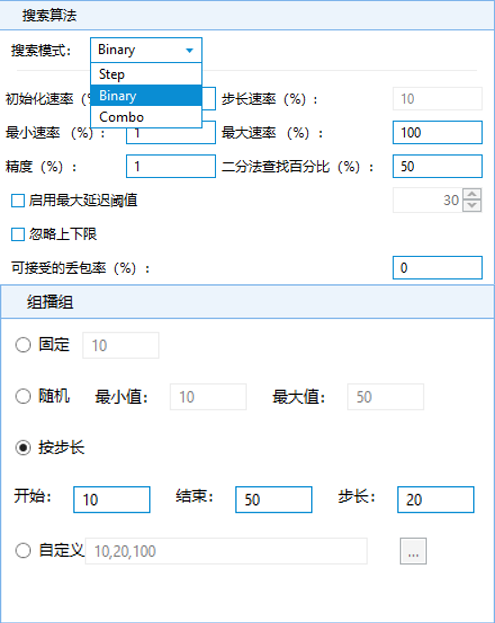

关键参数
搜索算法：配置发送流总负载的大小
· Step：步进法
· Binary：二分法
· Combo：步进法和二分法的组合
启用最大延迟阈值：当最大时延值大于设置的阈值时，测试失败
组播组：每组Block内包含的组个数
开始测试

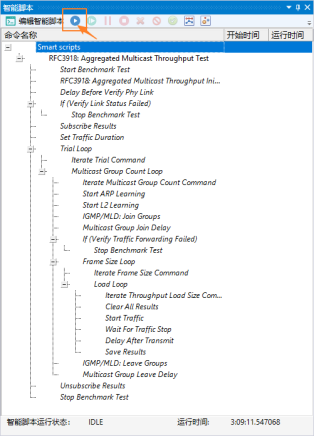

根据配置自动生成测试智能脚本
双击RFC3918，可进行配置的再次编辑
点击编辑智能脚本，可对智能脚本进行界面自动化配置
点击开始，测试开始
四、测试报告

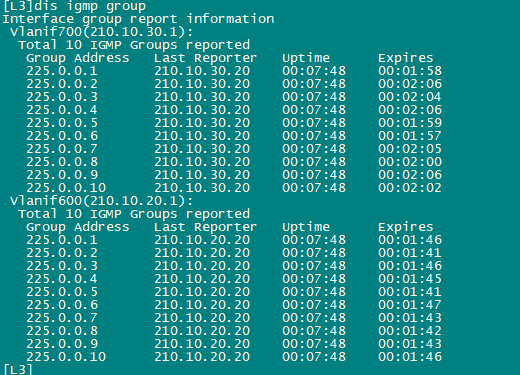

DUT上查看组播组信息

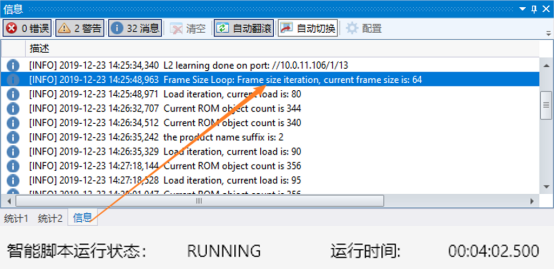

测试进度查看
进度查看
· 信息界面里， 实时显示当前测试的字节、负载情况
· 预测花费时间
自动弹出Result Analyzer
结果分析
· 专业软件
· 自动弹出
手工打开
· 自动安装
· 打开结果

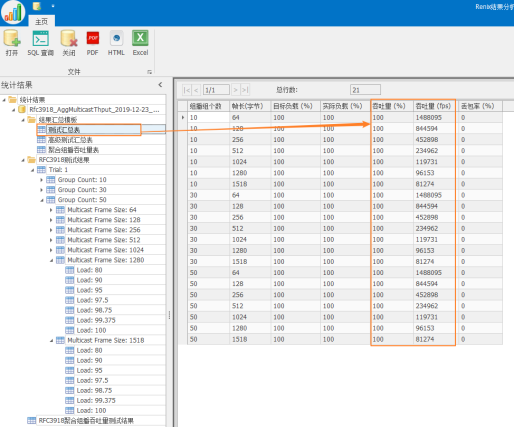

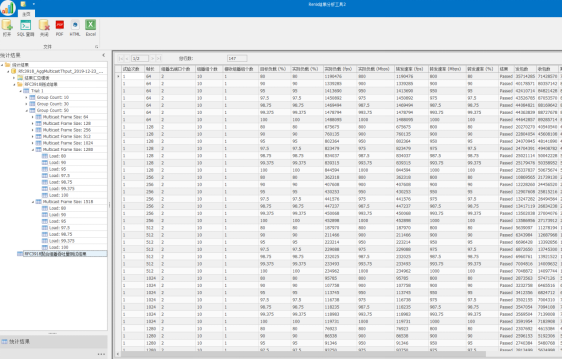

Result Analyzer结果分析
点击 测试汇总表

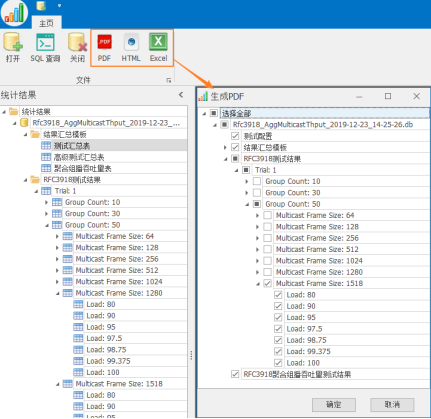

测试报告导出
导出格式
· HTML
· Excel
结果定制
· 默认会保存所有测试内容
· 太过详细
· 可以选择汇总模板
· 只保存汇总信息

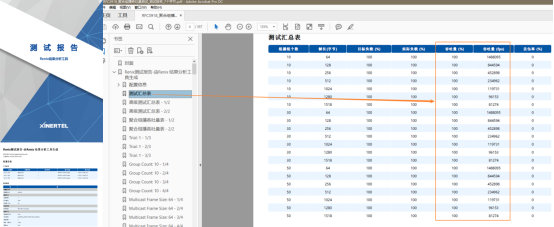

测试报告内容
· 打开测试报告
· 查看聚合组播吞吐量测试结果
· 配置信息： 包含当前的测试配置信息
