RFC2889错误帧过滤测试—-网络测试仪实操

一、简介

RFC 2889为LAN交换设备的基准测试提供了方法学，它将RFC 2544中为网络互联设备基准测试所定义的方法学扩展到了交换设备，提供了交换机转发性能（Forwarding Performance）、拥塞控制（Congestion Control）、延迟（Latency）、地址处理（Address Handling）和错误过滤（Error Filtering）等基准测试的方法说明。除去备忘录状态、介绍、要求以及后面的安全机制、参考文献等辅助性说明外，RFC 2889的核心内容分别为测试设置、帧格式与长度和基准测试3大部分。

基准测试是RFC 2889的最主要内容，它从测试目标、参数设置、测试过程、测量方法和测试报告格式等方面，详细描述了下列10个针对局域网交换设备的基准测试：

· 全网状互连条件下的吞吐量、丢帧率和转发速率（Fully Meshed Throughput， Frame Loss and Forwarding Rates）；

· 部分网状互连条件下的一对多／多对一（Partially Meshed One－To－Many／Many－To－One）；

· 部分互连的多个设备（Partially Meshed Multiple Devices）；

· 部分网状互连条件下的单向通信流量（Partially Meshed Unidirectional Traffic）；

· 拥塞控制（Congestion Control）；

· 转发压力和最大转发速率（Forward Pressure Maximum Forwarding Rate）；

· 地址缓冲容量（Address Caching Capacity）；

· 地址学习速率（Address Learning Rate）；

· 错误帧过滤（Errored Frame Filtering）；

· 广播帧转发和时延（Broadcast Frame Forwarding and Latency）。

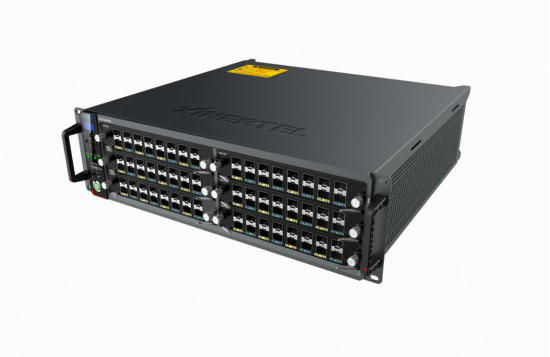

接下来将为您演示使用BigTao－V网络测试仪进行错误帧过滤测试。

二、错误帧过滤

错误帧过滤概述

目的

· 评估DUT能否正确的处理错误帧或反常帧

错误帧和反常帧

· CRC错误： CRC字段错误

· 超小帧： 小于64字节

· 超大帧： 大于1518字节

期望结果

· DUT能够识别错误帧和反常帧， 并且进行丢弃

三、测试说明

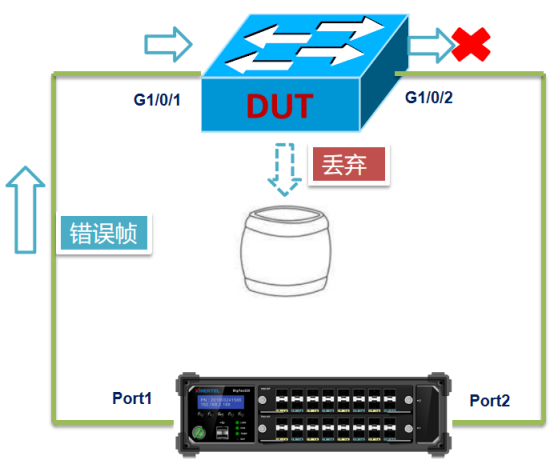

测试拓扑 ＆ 原理

测试端口

· 至少2个端口

测试原理

· 测试仪端口1发送错误帧／反常帧

· DUT收到错误帧／反常帧以后， 进行丢弃

· 测试仪端口2不会收到错误帧／反常帧

错误帧过滤 测试流程

添加机框→预约端口→选择向导→选择错误帧过滤→配置接口→配置流量→配置测试参数→配置错误帧过滤参数→运行测试→查看结果→导出报告

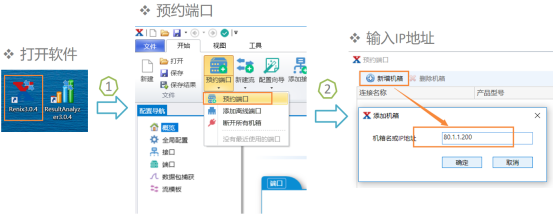

准备工作： 添加机框

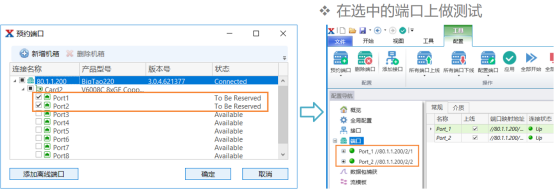

准备工作： 预约端口

Switch配置

以思科C3750为例

· 将2个与测试仪相连的端口配置在一个VLAN里

· 也可以使用默认的配置， 不做任何的配置

配置1：

！

interface GigabitEthernet1／0／1

switchport access vlan 20

switchport mode access

！

interface GigabitEthernet1／0／2

switchport access vlan 20

switchport mode access

！

配置二：

！

interface GigabitEthernet1／0／1

！

interface GigabitEthernet1／0／2

！

四、测试配置

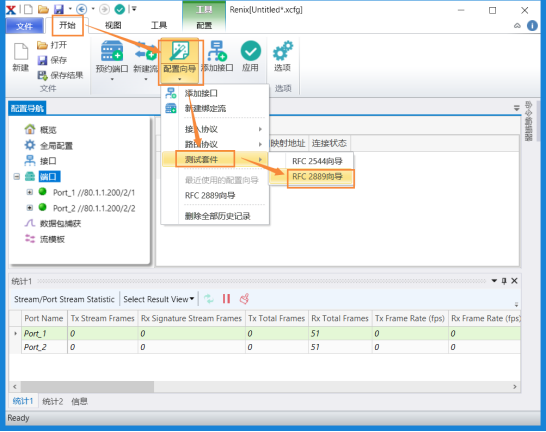

选择向导

· 选择RFC2889向导

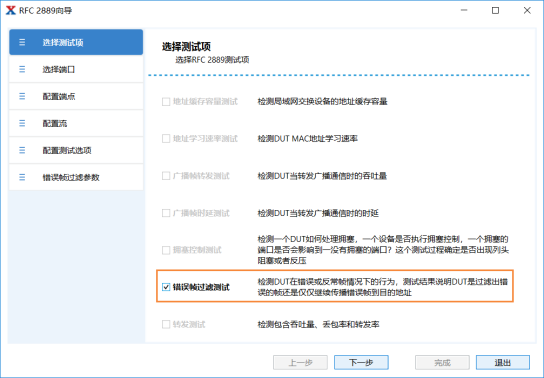

选择 错误帧过滤测试

测试项目

· 选择 错误帧过滤

选择端口

· 选择参与测试的端口

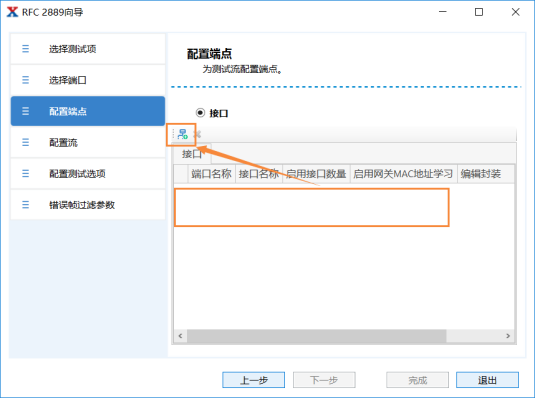

配置接口

· 默认无接口

· 选择添加接口

向导配置接口

· 一步一步根据需求填充

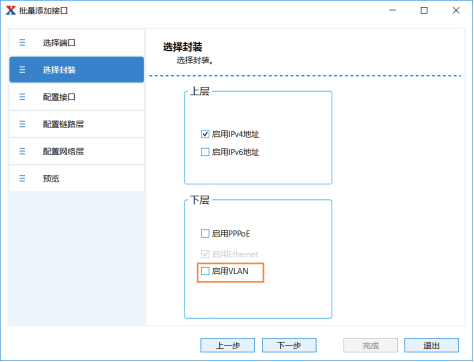

向导配置接口： VLAN等

· 根据场景决定是否添加

· 本例中不需要添加

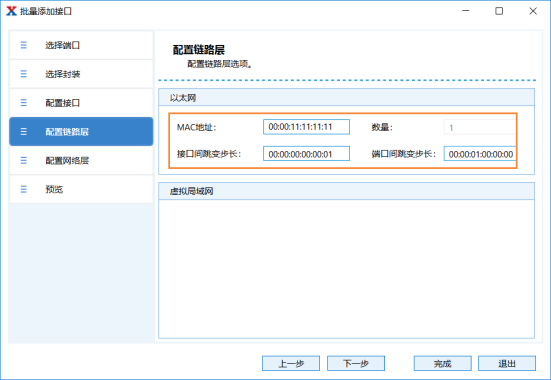

配置MAC地址

· 可选 配置

· 默认即可， 也可以修改

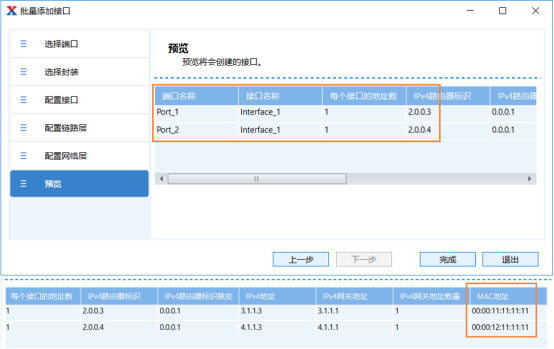

向导接口配置结果

· 创建3个Interface， 每个Port各一个

· 对于二层交换机来说， 只关注MAC地址

选择接口

· 刚才配置的接口

· MAC／IP等 可修改

选择流量模型

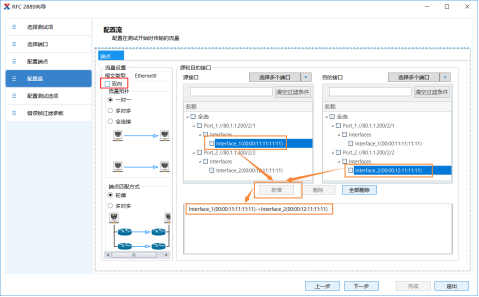

添加流量

· 发送方为端口1

· 接收方为端口2

流量方向

· 单向即可满足测试要求

· 可以配置双向

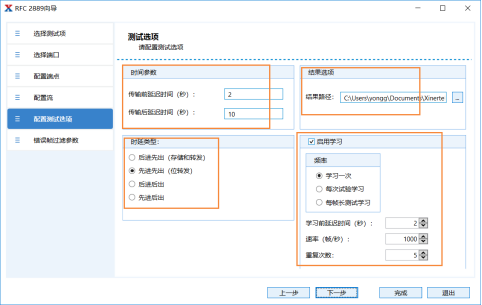

选择测试参数

时间

· 开始发送流量之前等待2秒

· 停止发送流量之后等待10秒

结果保存路径

· 默认路径

· 可以自己指定

时延

· 本项测试不关注

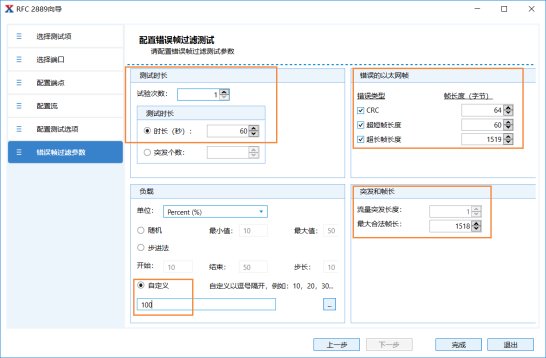

配置 错误帧过滤 参数

测试时长

· 默认1次

· 默认测试60秒

CRC错误长度

· 默认发送64字节

· 长度可配置

超短帧长度

· 默认发送60字节

· 小于等于63字节 即可

超长帧长度

· 默认发送1519字节

· 默认大于1518即可

· 通过最大合法帧长度可修改

负载

· 以100％速度发送

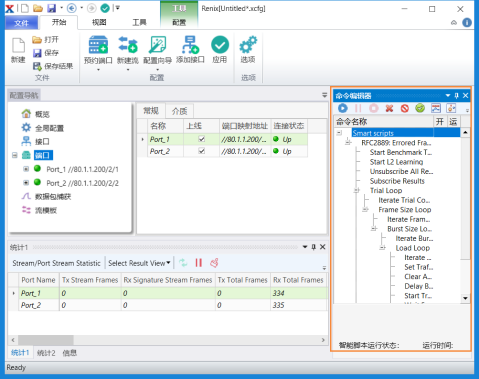

自动生成Smart Script

· 根据配置自动生成Smart Scripts

· 从右侧自动弹出

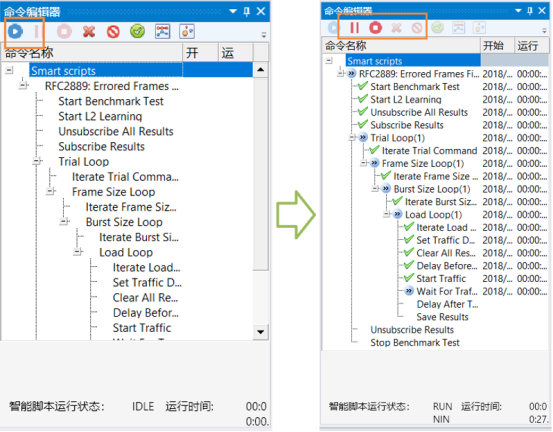

开始测试

点击Start按钮 自动 开始测试

五、测试报告

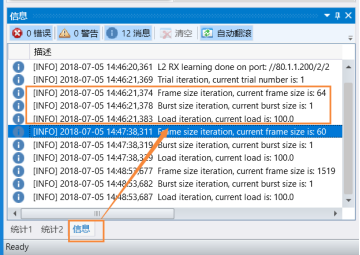

测试进度查看

· 消息界面里， 实时显示当前测试的字节

· 预测花费时间

自动弹出Result Analyzer

结果分析

· 专业软件

· 自动弹出

手工打开

· 自动安装

· 打开结果

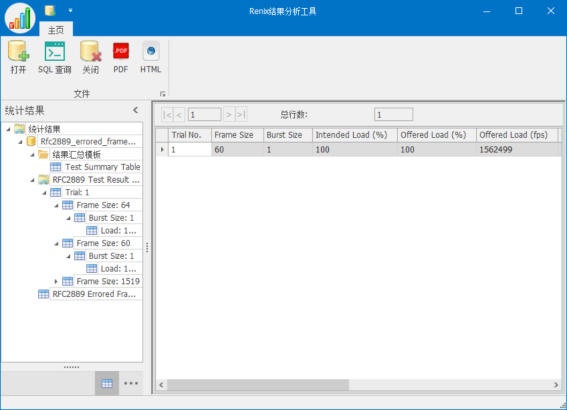

Result Analyzer结果分析

· 点击 汇总测试

· Test Result如果显示为Passed， 则表示测试通过

· 测试通过时， Rx Frame Count肯定全部为0

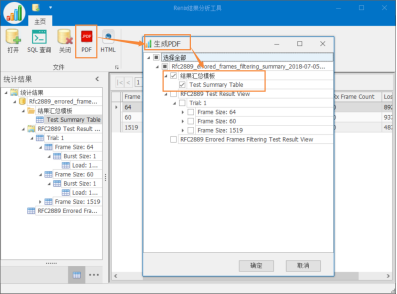

测试报告导出

导出格式

· PDF

· HTML

结果定制

· 默认会保存所有测试内容

· 太过详细

· 可以选择汇总模板

· 只保存汇总信息

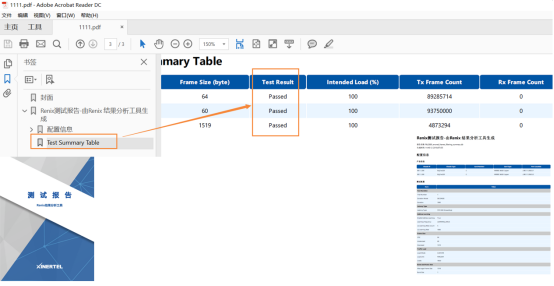

测试报告内容

打开测试报告

· 查看MAC地址学习速率（learning Rate列）

· 配置信息： 包含当前的测试配置信息

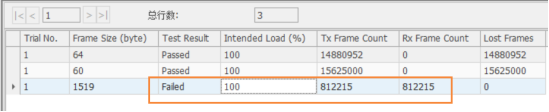

错误结果 展示

错误结果

· Test Result结果为Failed

· 有接收报文
