轧钢测径仪能应对圆钢、螺纹钢以及扁钢的在线测量要求。本套测量设备内共包含三套测量模块，即：圆钢及螺纹钢测量模块、扁钢测量模块和双槽扁钢对称度测量模块。这样一套仪器集合了测径、测宽、测厚、测内径肋高等功能。
圆钢、螺纹钢测量模块
1、圆钢、螺纹钢测量模块是测径仪的标准测量模块，模块中包含8组同步测量的光电测头。8组测头的16个镜头以相邻镜头间夹角 22.5°均匀固定在测头安装平台上。它能实现圆钢外径及椭圆度的测量，螺纹钢的内径、横肋、纵肋、截面面积的测量。
2、扁钢测量模块
扁钢测量模块中包括宽度测量单元和厚度测量单元。
2.1、宽度测量单元

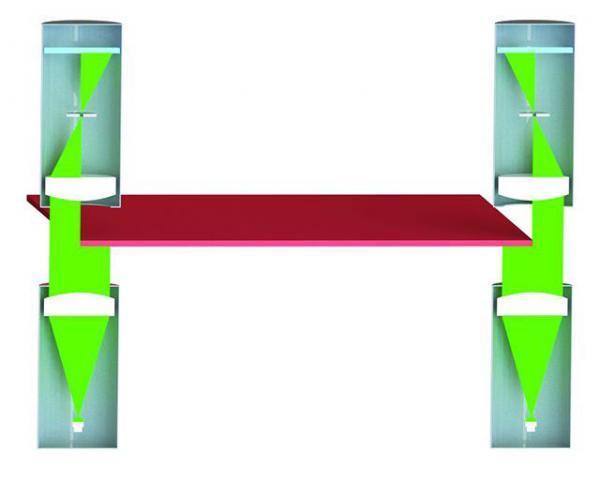

宽度测量单元由两组固定间距的光电测头组成，通过测量边缘宽度尺寸，加上中间的固定尺寸得到的宽度尺寸，这种光电测量方法，能实现各种超宽板材的宽度测量，并且保证测量精度。
2.2、厚度测量单元

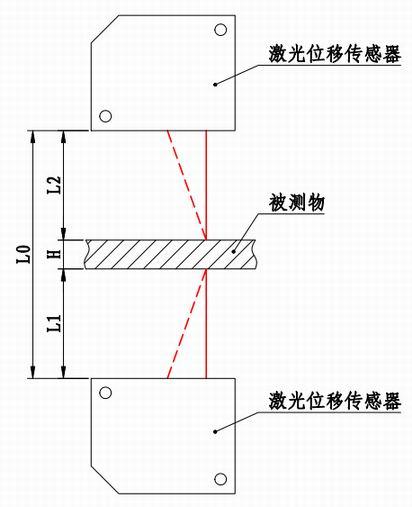

厚度测量采用激光测量的方式，测量单元由上下两个对射的激光测头组成，工作时上下两个激光测头同步测量测头与被测物上、下表面的距离。扁钢的厚度即为：测头间距减去测得的上下表面距离。
上述宽度测量单元和厚度测量单元在轧制过程中扁钢无偏转的理想状态下均可达到±0.03mm测量精度，即使在轧制过程中扁钢有2°左右的偏转，测量精度也可达到±0.06mm。另外，扁钢测量模块同样包括相应的电子、电路系统以及通讯系统和测量软件系统。
3、槽扁钢对称度测量模块

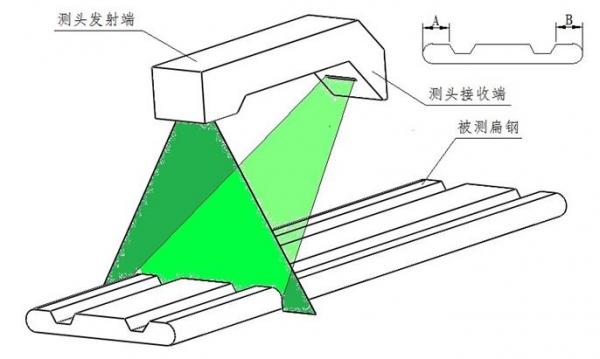

双槽扁钢对称度测量采用图像分析技术来实现。发射端发出特定波长（不受工件自发光的影响）、特定发射角度的光束，高速摄像机拾取图像特性并成像，计算各特征点的特征比例，结合扁钢整体宽度数据，可计算出各特征点的相应尺寸，如扁钢上两个槽到扁钢边缘的尺寸A和B。对称度的考察项目即为：A-B。
总结起来有三种测量原理，光电测量、激光测量与图像测量，分别应用于各种类型轧材的在线检测，帮助多规格轧钢的在线检测。
