在线测径仪是一种智能化的全自动工业在线实时外径度检测设备，其是利用遮挡法直接检测轧材直径并对检测结果进行统计分析的智能化测量测量仪器，其检测结果具有直观、稳定、可靠等优点。
在线测径仪是基于光电检测原理直径测量直径尺寸，通过多测头的组合，实现全方位的测量，同时本文介绍的LPXJ150.12在线测径仪可对大直径规格轧材与小直径规格轧材进行测量。工控机在线实时获取直径尺寸信息后，通过对其进行统计分析可得出其对应的统计图像，在线测径仪能够不间断的采集足够多的测量数据，对轧材进行全检，提高测量的准确性和精度。
LPBJ150.12型测径仪内共设置八路70单测头和四路由70单测头组合的150双测头。其中70单测头的测量范围为0～70mm，用于测量直径φ10～φ45mm的轧材；150双测头的测量范围为20～150mm，用于测量直径φ46～φ110mm的轧材。

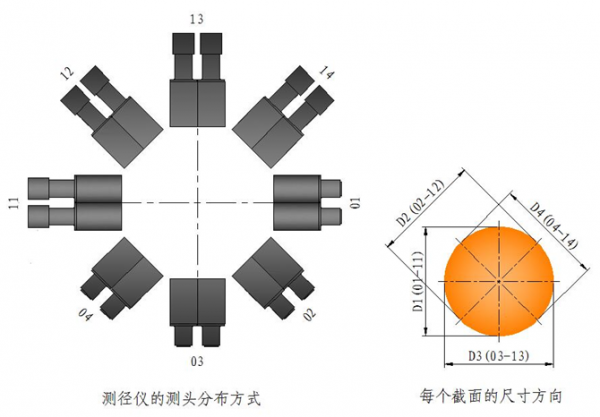

测径仪的八路70单测头和四路150双测头分别布置在主盘体两侧。单测头相邻测头之间的夹角为22.5°，八路单测头在轧材每个测量截面可测得均布的八个直径尺寸；双测头相邻测头间的夹角为45°，四路双测头在轧材每个测量截面可测得均布的四个直径尺寸。
产品特点
1、环境适应性强：
在线测径仪为光学测量设备，是一款对环境要求非常高的仪器，但轧钢环境通常都比较复杂且恶劣，为了能适应较恶劣的工业现场环境，采用多种隔热装置，正压分流冷却防尘技术，保证在热轧的恶劣现场使用，它可对1300℃的高温轧材进行测量；
2、检测缺陷
可对一些表面缺陷进行在线检测，如错辊耳子等。
3、测量范围宽
可对φ0～φ150mm范围内的轧材进行外径测量，轧材直径≤φ45mm测量8个直径尺寸，轧材直径＞φ45mm测量4个直径尺寸。
4、具有系统防护功能
抗电磁干扰；防高温、防粉尘的保护措施。
5、数据存储
数据记录、数据导出EXCEL、历史数据查询，存储时间大于3年；可查询某一时刻的尺寸。
6、软件分析功能
轧材外轮廓尺寸及截面图、公差带及超差数，尺寸波动趋势预报，缺陷分析曲线，轧材截面的最大/最小直径、椭圆度，各路测头的分项测量值。
LPXJ150.12在线测径仪是高质量高精度的可应用于热轧、冷轧轧钢的在线检测设备，能做到无损检测，实时监测报警，数据存储，数据分析，是为轧钢工作人员提供重要指导依据的设备，是高质量生产的利器。
