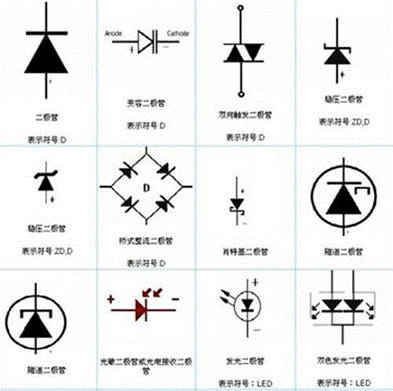

稳压二极管（Zener Diode）是一种特殊的二极管，其主要功能是提供稳定的反向击穿电压。以下是稳压二极管的一些重要参数：
反向击穿电压（Vz）：稳压二极管的重要参数是其反向击穿电压。当反向电压达到或超过该值时，二极管会开始导通，从而限制电路中的电压不超过这个值。反向击穿电压通常在伏特（V）或千伏特（kV）范围内。
功率耗散（Pd）：稳压二极管可以承受的功率。当电流通过稳压二极管时，它会产生一定的功耗，这个值不能超过稳压二极管的额定功率。
反向漏电流（Iz）：在反向击穿电压下，稳压二极管的反向漏电流。这个值通常非常小，以确保稳压二极管在正常工作状态下不会消耗太多的电流。
温度系数（TC）：稳压二极管的反向击穿电压随温度变化的程度。温度系数表示每摄氏度温度变化时反向击穿电压的变化量。
封装类型：稳压二极管可用于各种不同的封装类型，如SMD（表面贴装）、DO-41（轴向插装）等。封装类型决定了稳压二极管的形状和尺寸，以及便于在电路中使用的方式。
稳压二极管的工作原理
稳压二极管（Zener Diode）的工作原理基于反向击穿效应，它能够在特定的反向电压下保持稳定的电压。
在正常情况下，稳压二极管处于正向偏置状态，正向电压时，二极管会像普通二极管一样导通，具有较低的电阻。但是，当反向电压超过稳压二极管的反向击穿电压时，稳压二极管会出现反向击穿现象。
反向击穿可以分为两种形式：Zener击穿和Avalanche击穿。这两种击穿形式都会导致稳压二极管处于高导通状态，从而限制电路中的电压不超过稳压二极管的击穿电压值。
Zener击穿：当反向电压达到稳压二极管的击穿电压时，由于内部的P-N结特性，会出现电子与空穴的击穿过程。这种击穿过程会使稳压二极管的电阻急剧减小，从而维持反向电压稳定。
Avalanche击穿：当反向电压超过稳压二极管的击穿电压时，电子会获得足够的能量，以至于它们可以与原子发生碰撞并产生新的电子和空穴。这种级联的过程称为雪崩击穿。在雪崩击穿状态下，稳压二极管将维持相对稳定的反向电压。
如何选择特定应用的稳压二极管？
确定所需的反向击穿电压（Vz）：根据你的应用需求和电路设计，确定所需的稳压二极管的反向击穿电压。这个值应该大于或等于你期望的电路中的电压。
确定所需的功率耗散（Pd）：估算稳压二极管在工作电流下所需的功率耗散。确保所选的稳压二极管的额定功率大于或等于预计的功率耗散。
确定所需的封装类型和尺寸：根据你的应用环境和电路布局，选择适合的稳压二极管封装类型和尺寸。常见的封装类型包括SMD、DO-41、TO-92等。
考虑温度系数（TC）：如果你的应用涉及到温度变化较大的环境，考虑稳压二极管的温度系数。较低的温度系数可以确保在不同温度下稳定的反向击穿电压。
查找供应商的规格书和数据表：查阅稳压二极管供应商提供的规格书和数据表，以获取更多详细信息，如反向电流、反向漏电流等。
进行电路模拟和验证：使用电路模拟软件或实际电路进行验证，确保所选的稳压二极管在预期工作条件下能够满足要求。
考虑成本和可获得性：但同样重要的是，考虑稳压二极管的成本和可获得性。确保所选的稳压二极管符合你的预算，并且能够容易地从可靠的供应商处获得。
需要注意的是，选择稳压二极管时要根据具体应用需求进行评估，确保所选稳压二极管能够满足电路的稳压要求，并且在特定环境中能够可靠工作。
