气膜建筑就是空气支承式膜结构。随着时代的发展，应用范围越来越广。它的节点构造设计更是重中之重。
空气支承式膜结构的连接构造应保证连接的安全、合理、美观，并且应该符合计算假定。连接构造偏心时，应考虑其对拉索、膜材产生的影响。膜材连接处应具有可靠的水密性和气密性，并且应有可靠措施防止膜材的磨损和撕裂。
空气支承式膜结构中拉索的连接节点、锚碗系统与端部连接构造连接件应传力可靠，具有足够的强度、钢度和而耐久性，对金属连接应采取可靠的防腐蚀措施。
下面具体介绍一下空气支承式膜结构（气承式和气枕式）的典型节点构造设计。
1、膜片间的连接构造设计
依据裁剪设计图，将膜面裁剪切制成一个个裁剪片，称为膜片。膜片与膜片之间的连接主要采用热合连接，热合连接可采用搭接或对接方式。搭接或对接的热合宽度，应根据膜材的类别、膜面设计张力，实验确定，且同时应满足《膜结构技术规程》CECS158的相关规定。
搭接连接时，应使上部膜材覆盖在下部膜材上。

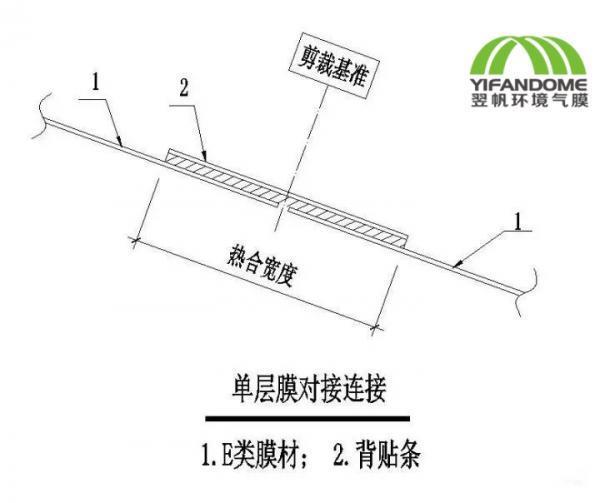

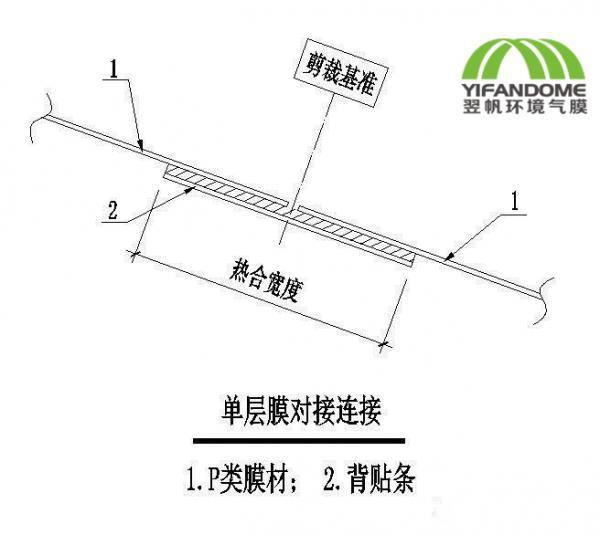

对接连接时，应根据膜材种类分别对待。气承式膜结构通常采用P类膜材，膜材正面有PVDF或PVF面层，不能直接热合。所以P类膜材在对接连接时，背贴条在主膜材下方（图1）。而气枕式膜结构通常采用E类膜材，膜材背面有印刷点，不能直接热合。所以E类膜材在对接连接时，背贴条在主膜材上方（图2）。

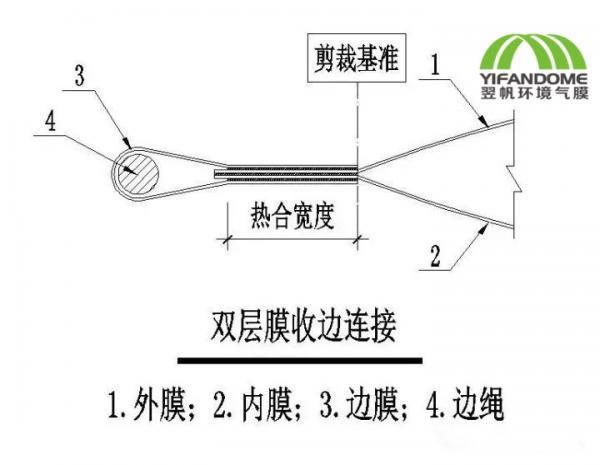

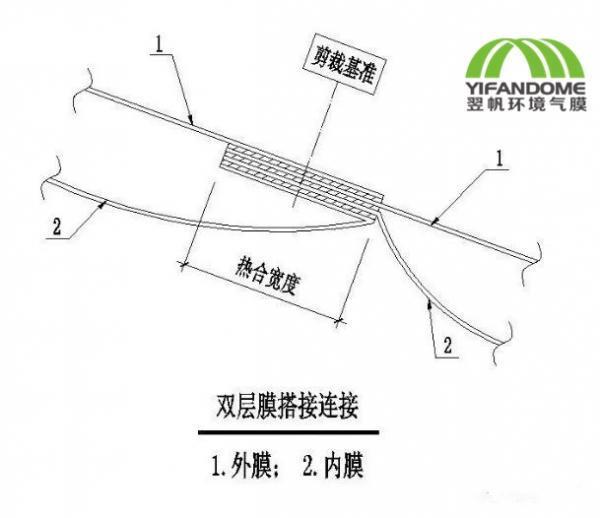

气承式膜结构通常为单层，当有保温需求时，可采用双层构造。此时外膜和内膜在膜片；连接处并热合（图3）。气枕式膜结构通常为双层，当保温隔热要求比较高时，也可采用多层结构。外膜和内膜，多层时还有中间膜，一般在气枕的周边一并热合（图4）。
2、膜单元的连接构造设计

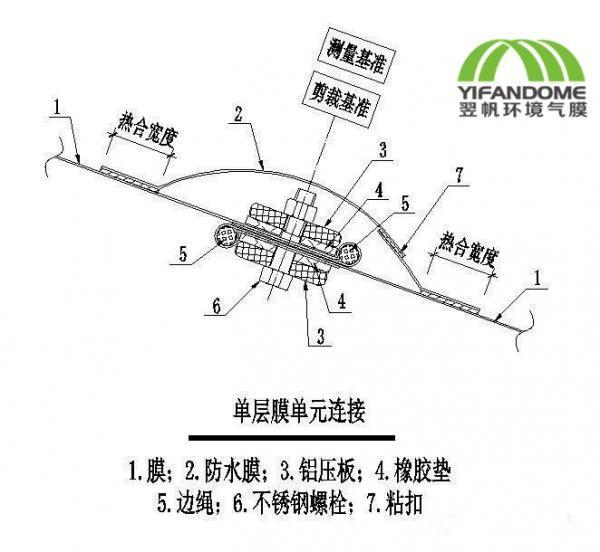

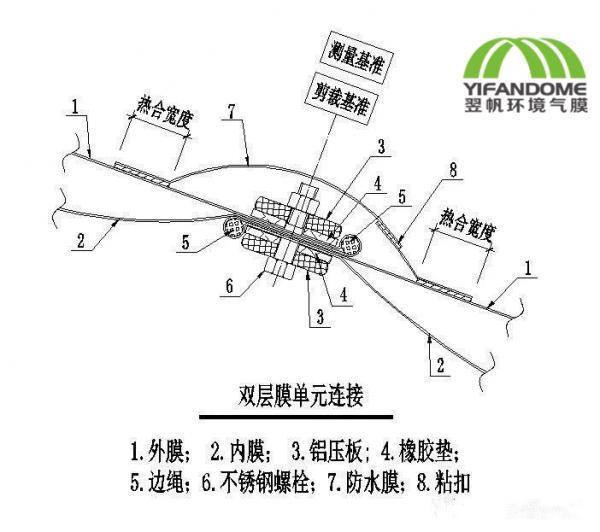

多个膜片热合连接后，并且进行收边处理形成的一个运输安装单元，称为腰单元。气林式膜结构在设计时，通常不会把膜单元与膜单元设计为直接连接。但气承式膜结构当面积较大时，由于加工、运输，以及安装条件的限制，会把在工厂加工制作完成的多个膜单元，在施工现场直接进行连接。由于气密性的原因，膜单元与膜单元之间的连接，气承式膜结构无论是单层还是双层，通常采用夹板连接（图5a、图5b）。
3、膜单元与支承面的连接构造设计
一个膜单元或多个膜单元连接后，在充气前，需要与支承面连接。由于空气支承式膜结构的特殊性，构造节点除了满足受力要求外，还需要保证气密性。

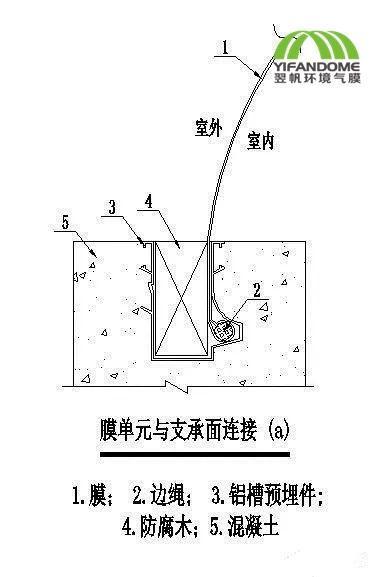

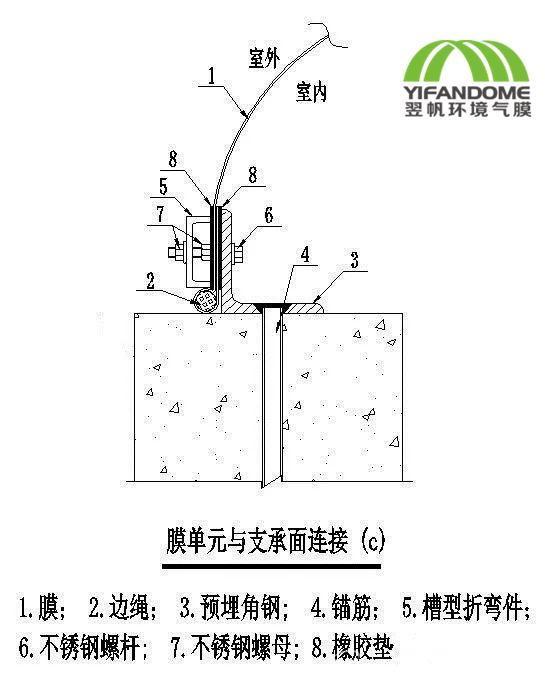

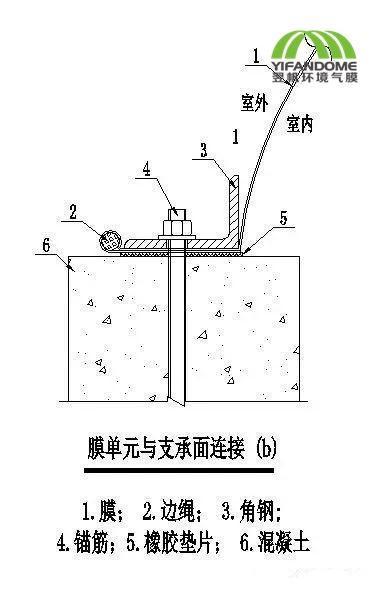

气承式膜结构的膜单元与支承面的连接构造，通常采用以下三种方法：预埋铝槽（图6a）、预埋锚筋（图6b）、预埋型钢（图6c）。

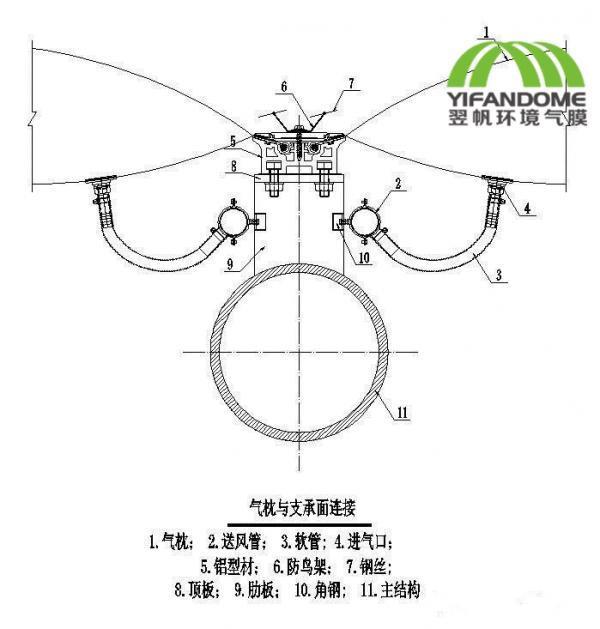

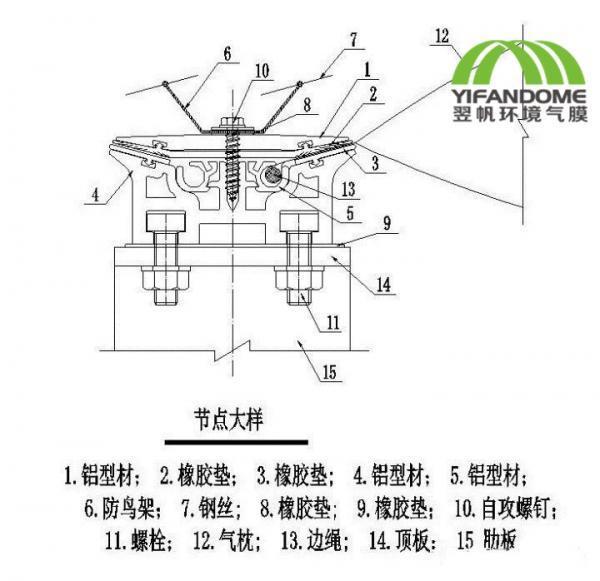

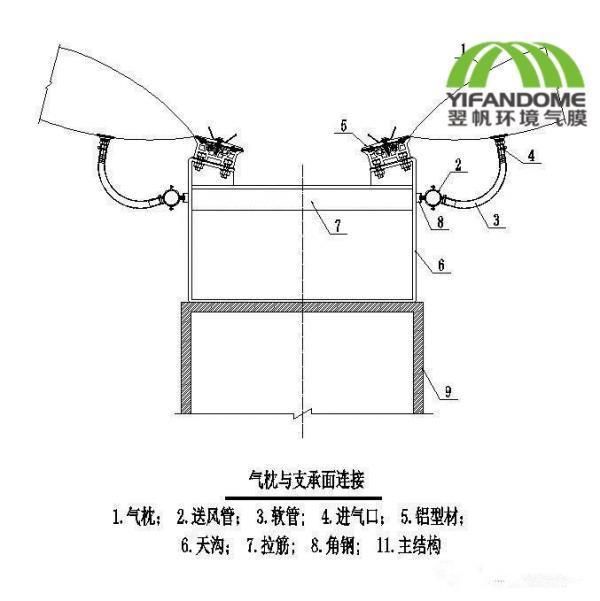

气枕式膜结构的膜单元与支承面的连接构造，通常做法是在主结构上设计二次钢结构，膜单元再通过铝型材与二次钢结构连接（图7）。气枕与气枕之间通常有不设置天沟和设置天沟两种做法（图8a、图8b）。
4、拉索的节点构造设计
气承式膜结构在跨度比较大时，通常会采用索网加强，以控制膜面张力和结构变形。索网的布置方法通常有斜向交叉索网和纵横向索网。

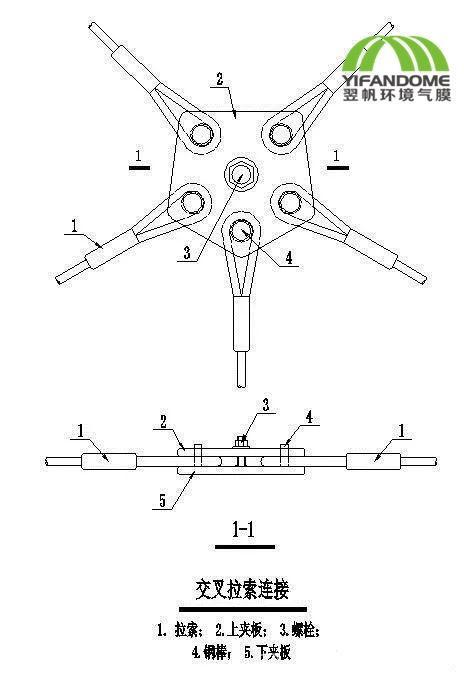

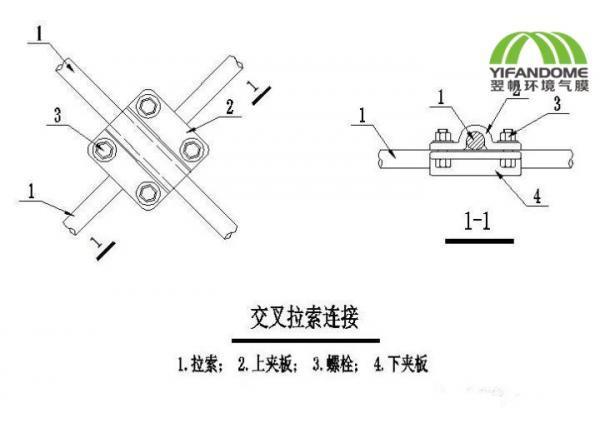

拉索的交叉节点在拉索连续时，可通过定制的索夹相互连接（图9）。当相交的拉索数量比较多，或拉索方向比较复杂时，可把拉索分段，通过索夹盘相互连接（图10）。

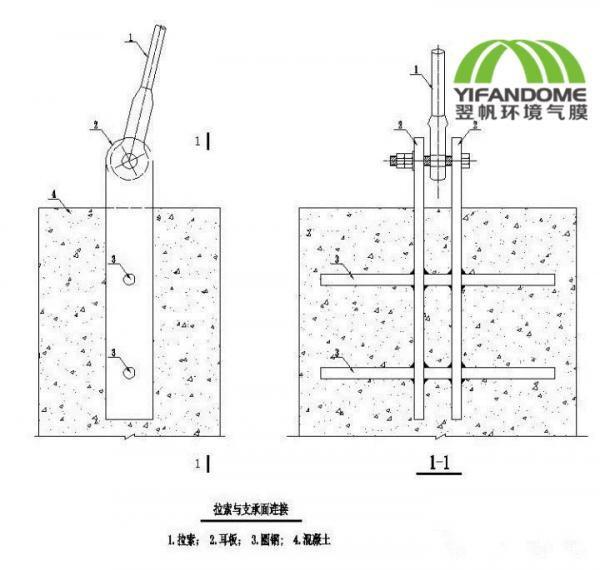

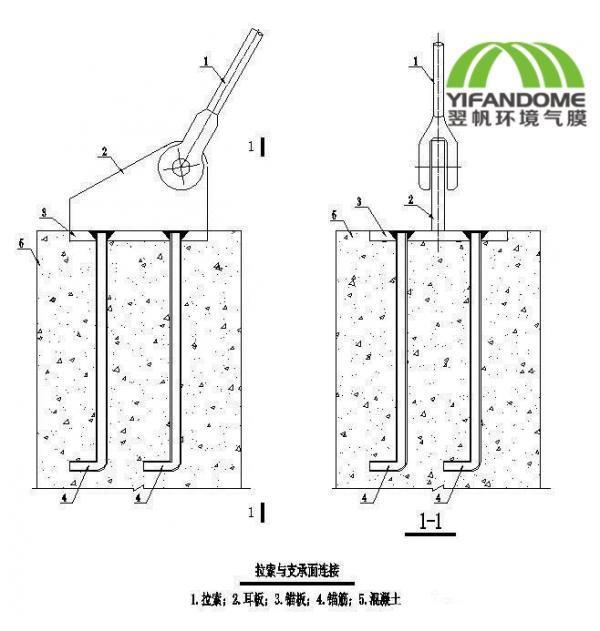

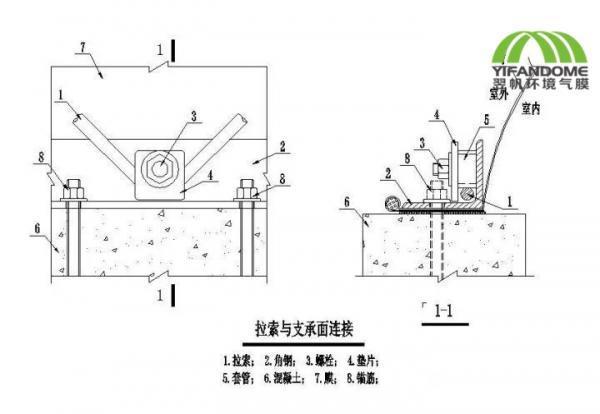

拉索与支承面的连接，在拉索连续时，可采用（图11）的方法。拉索的端头锚具可采用单耳式（图12）或叉耳式（图13）。
空气支承式膜结构的节点构造设计，并不局限于以上的方法。应根据实际情况灵活设计，但都需要安全可靠、合理、美观！
