引言
单向测径仪为光、机、电、计算机通信一体化成套设备。采用物方远心光路和CCD成像法进行工件尺寸检测。用于修磨线的棒材直径检测。
1、单向测径仪优势
CCD光电测量属于非接触测量，不会发生传统测量尺在反复测量使用后出现机械磨损，损失测量精度的情况；测量精准，实时性好，尤其适用于在运动中进行多点测量，可对高速运动物进行精准测量；被测物的高温、抖动情况等对测量无影响。
2、单向测径仪组成

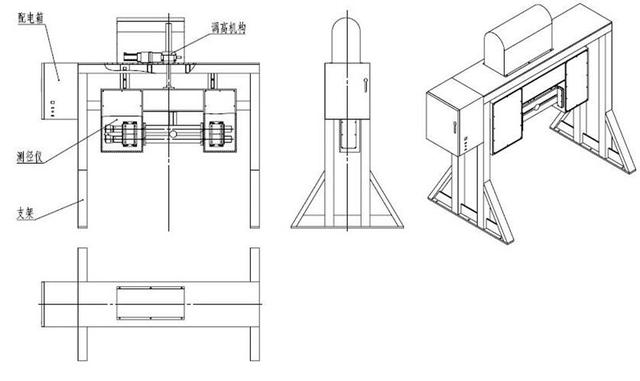

测径仪是单路测头水平设置的测径仪。测径仪安装在一个框架结构的支架上，通过导轨和调高丝杠与支架连接。当测量不同规格的棒材时，在切换规格时可自动调整测径仪的中心高度以适应棒材的中心高度。
测径仪与控制柜间由一根电源线和一根数据线连接。现场控制柜与测径仪之间的距离较近，数据线采用网线。
控制柜内设置有系统的控制电路、工控机、液晶显示器、声光报警器等。测径仪采集到的原始数据通过数据线传输到工控机内进行计算、曲线拟合等处理，处理结果直接在液晶显示器和现场LED显示屏上显示。当测量结果超过设定的公差范围时，系统控制声光报警器报警。
3、显示内容
工控机现场显示：棒材外轮廓尺寸及截面图、公差带及超差数，尺寸波动趋势预报，缺陷分析曲线，圆钢截面的直径、椭圆度，各路测头的分项测量值。
现场LED显示屏：现场显示轧件的实时测量值及设备运行状态。显示频率1-3次/秒。

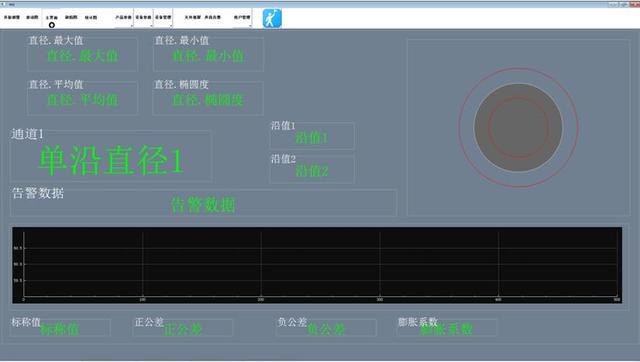

4、主界面
登陆成功后进入主界面。
主界面分菜单栏、数据展示区和告警区三大块。菜单栏有"主界面"、"波动图"、"缺陷图"、"统计图"、"产品参数"、"设备参数"、"设备管理"、"开始测量/停止测量"、"关外接屏/开外接屏"、"声音告警/告警静音"、"用户管理"、"帮助"等几个按钮组成。
数据区显示的数据有关设备运行状态及相关参数、统计数据、测量数据、标称值、正负公差等与测量相关的数据。
注意：点击"开始测量"后，须等电机移动到位，方可正确测量。
告警区域显示设备运行错误和其他提示。

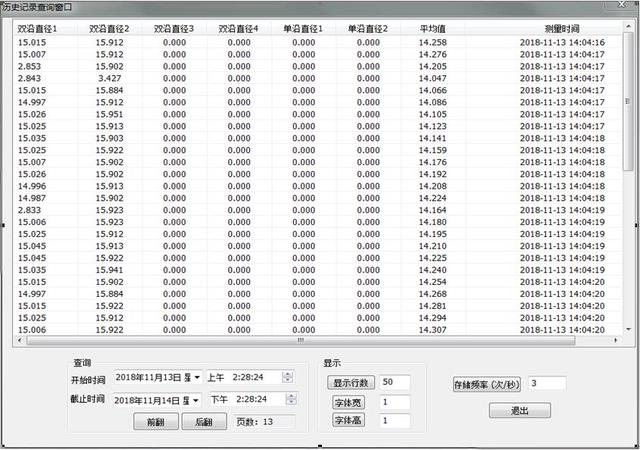

5、历史数据查询界面
单向测径仪是高质量的在线检测设备，应用于修磨线的轧制现场使用，有效降低了生产后的单件检验成本，并能有效节省原材料的损耗，降低人员需求，是提升修磨线自动化、质量的重要仪器。
