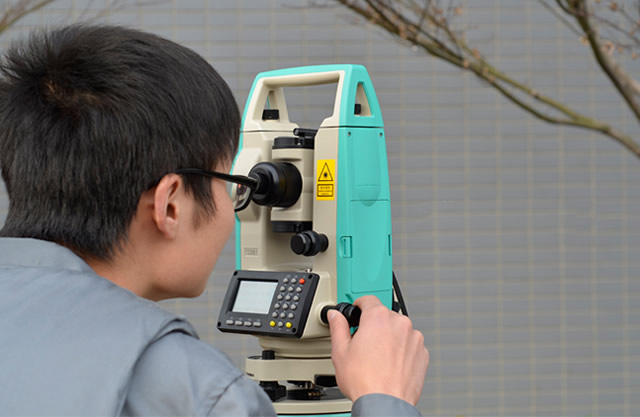

【激光经纬仪】激光经纬仪使用方法 激光经纬仪使用注意事项
1、仪器用途
激光是一种方向性极强、能量十分集中的光辐射。这对于实现测量过程的高精度、方便性及自动化是十分有益的。本仪器在J2光学经纬仪上引入半导体激光，通过望远镜发射出来。激光束于望远镜照准轴保持同轴、同焦。因此，除具备光学经纬仪的所有功能外，还有供一条可见的激光束，十分便于工程施工。本仪器望远镜可绕过支架作盘左盘右测量，保持了经纬仪的测角精度。也可向天顶方向垂直发射光束，作为一台激光垂准仪用。若配置弯管读数目镜，则可根据竖盘读数对垂直角进行测量。望远镜照准轴精细调成水平后，有可作激光水准仪用。若不使用激光，仪器仍可作J2光学经纬仪用。
2、仪器使用方法
（1）架立三脚架
将三脚架架于测站上，调节架脚的长度，使得三脚架在放置仪器后，操作者的眼睛稍微高于望远镜视轴水平位置的高度，然后将三脚架上的旋手分别锁紧；
（2）放置仪器
打开仪器箱，取出仪器放置脚架上，一只手扶住仪器，另一只手将中心螺钉旋入仪器基座的螺孔内，旋紧中心螺钉时不要放松，也不要过紧；同时关上仪器箱；
（3）水平和直线度、角尺测量
水平测量：调整仪器底盘上水平泡至三面水平（水平泡居中）后，调整仪器上水平/垂直旋钮至垂直位置后，目视刻度盘里刻度精确在90度（此事激光束打出来的是一条水平线），后开始测量被测点的水平；
直线度测量：仪器调整水平后，在被测物体两端测量并调出一条平行于两测量点的直线，后根据现场情况，进行逐点测量；得出直线度数据；
角尺测量：仪器在调整水平和对好两点的直线度后，调整仪器上的水平/垂直旋钮至水平位置后看激光刻度盘里面的此时的激光刻度数据，并且把它调整到一个整数（便于操作和记忆，如60度、65度、90度），后测量被测物体的相关数据（相对于对直线的两点）
3、仪器使用的注意事项：
1）激光操作仪是一种精密光学仪器，正确合理的使用和保养对提高仪器的使用寿命、保持仪器的精度有很大作用；以下几点需特别注意：
2）仪器从箱中取出需小心，一手扶住照准部，一手握住三角基座，装箱时同取出时动作相同；
3）仪器装上三脚架，锁紧螺栓要牢靠，以防仪器摔下；
4）操作仪器时，动作要轻柔平稳，转动仪器锁紧机构不要用力过猛；
5）使用过程中应避免阳光直晒，以免影响观测精度，遇到下雨时，用伞遮住仪器，以防仪器被雨淋坏；
6）仪器受潮后应将仪器进行干燥处理后在使用；
7）仪器表面清洁应用软毛刷轻轻涮出，如有水气或油污，可用干净的丝绸、脱脂棉或擦镜纸轻轻擦净，切莫用手触摸光学零件，以防发霉；
8）仪器长期不用时，要定期试用检查，并且要取出电池；箱体内要放适当干燥剂，干燥剂失效后要立即调换；箱子应放于干燥、清洁、通风良好的室内；
9）仪器应在－10～+45℃温度下使用。
