【全站仪参数】全站仪的主要特点 全站仪分类及参数
全站仪采用了光电扫描测角系统，其类型主要有：编码盘测角系统、光栅盘测角系统及动态（光栅盘）测角系统等三种。
全站仪的种类 全站仪的分类有哪些
全站仪按其外观结构可分为两类：
（1）积木型（Modular，又称组合型）
早期的全站仪，大都是积木型结构，即电子速测仪、电子经纬仪、电子记录器各是一个整体，可以分离使用，也可以通过电缆或接口把它们组合起来，形成完整的全站仪。
（2）整体型（Integral）
随着电子测距仪进一步的轻巧化，现代的全站仪大都把测距，测角和记录单元在光学、机械等方面设计成一个不可分割的整体，其中测距仪的发射轴、接收轴和望远镜的视准轴为同轴结构。这对保证较大垂直角条件下的距离测量精度非常有利。
全站仪按测量功能分类，可分成四类：
（1）经典型全站仪（Classical total station）
经典型全站仪也称为常规全站仪，它具备全站仪电子测角、电子测距和数据自动记录等基本功能，有的还可以运行厂家或用户自主开发的机载测量程序。其经典代表为徕卡公司的TC系列全站仪。
（2）机动型全站仪（Motorized total station）
在经典全站仪的基础上安装轴系步进电机，可自动驱动全站仪照准部和望远镜的旋转。在计算机的在线控制下，机动型系列全站仪可按计算机给定的方向值自动照准目标，并可实现自动正、倒镜测量。徕卡TCM系列全站仪就是典型的机动型全站仪。

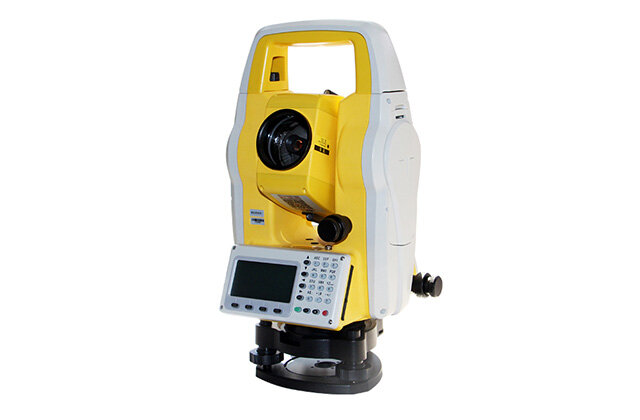

（3）无合作目标性全站仪（Reflectorless total station）
无合作目标型全站仪是指在无反射棱镜的条件下，可对一般的目标直接测距的全站仪。因此，对不便安置反射棱镜的目标进行测量，无合作目标型全站仪具有明显优势。如徕卡TCR系列全站仪，无合作目标距离测程可达1000m，可广泛用于地籍测量，房产测量和施工测量等。
（4）智能型全站仪（Robotic total station）
在自动化全站仪的基础上，仪器安装自动目标识别与照准的新功能，因此在自动化的进程中，全站仪进一步克服了需要人工照准目标的重大缺陷，实现了全站仪的智能化。在相关软件的控制下，智能型全站仪在无人干预的条件下可自动完成多个目标的识别、照准与测量。因此，智能型全站仪又称为“测量机器人”，典型的代表有徕卡的TCA型全站仪等。
全站仪按测距仪测距分类，还可以分为三类：
（1）短距离测距全站仪
测程小于3KM，一般精度为±（5mm+5ppm），主要用于普通测量和城市测量。
（2）中测程全站仪
测程为3-15km，一般精度为±（5mm+2ppm），±（2mm+2ppm）通常用于一般等级的控制测量。
（3）长测程全站仪
测程大于15km，一般精度为±（5mm+1ppm），通常用于国家三角网及特级导线的测量。
自动陀螺全站仪
由陀螺仪GTA1000与无合作目标全站仪RTS812R5组成的自动陀螺全站仪能够在20分钟内，最高以±5″的精度测出真北方向。
GTA1800R这款仪器实现了陀螺仪和全站仪的有机整合，GTA1000陀螺仪上架于RTS812R5系列全站仪。
GTA1800R在全站仪的操作软件里实现和陀螺仪的通讯轻松完成待测边的定向。
GTA1800R可以实现北方向的自动观测，免去了人工观测的劳动量和不确定性。
全站仪特点
目前工程中所使用的全站仪基本都具备以下主要特点：
（l）采用同轴双速制、微动机构，使照准更加快捷、准确。
（2）控制面板具有人机对话功能。控制面板由键盘和显示屏组成。除照准以外的各种测量功能和参数均可通过键盘来实现。仪器的两侧均有控制面板，操作十分方便。
（3）设有双向倾斜补偿器，可以自动对水平和竖直方向进行修正，以消除竖轴倾斜误差的影响。
（4）机内设有测量应用软件，可以方便地进行三维坐标测量、导线测量、对边测量、悬高测量、偏心测量、后方交会、放样测量等工作。
（5）具有双路通讯功能，可将测量数据传输给电子手簿或外部计算机，也可接受电子手簿和外部计算机的指令和数据。这种传输系统有助于开发专用程序系统，提高数据的可靠性与存储安全性。
