全站仪导线测量步骤详解

1、实地选定控制点

实地选点之前先要有一个计算程序,且已经编辑好线路设计参数,知道路线的大致走向。选点的几个要求:地基稳固,方便架设仪器和后期放样,超出施工挖填范围一定距离,相邻两点之间通视良好,各点与前、后相邻点之间的距离尽量等长。

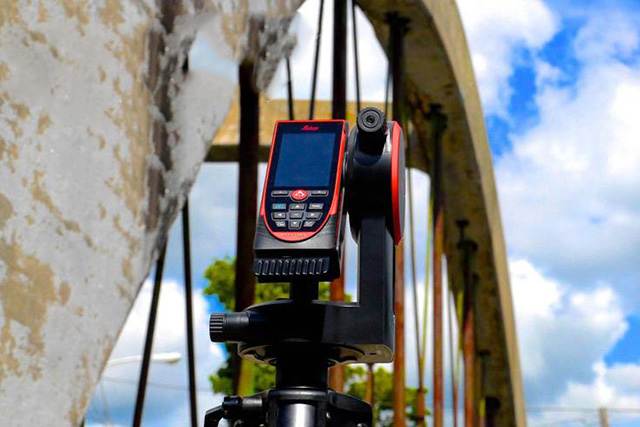

全站仪导线测量步骤详解 全站仪导线测量注意事项

2、埋石

在选定的点位挖坑,依土质情况而定,建议埋置深度不小于0.6米。将钢筋切割成长约50公分的小段,选择截面较平整光滑的一端用钢锯锯一个深约2mm的十字丝待用。搅拌砼倒入坑中,人工捣实,表面抹平,在中心位置插入钢筋,钢筋顶端高出砼面约1公分。在砼表面刻下点的编号。这样一个控制点就埋设完成了。

3、导线测量(测角、测距)

为了便于理解,先说明一些使用术语的解释。

(1)导线边:两个导线点的连线在水平面上的投影叫做导线边,所以导线边长是两相邻点间的水平距离。

(2)水平角:是指两条相邻导线边组成的夹角。

(3)左角和右角:把观测的前进方向的左侧的角叫做左角,右侧的叫做右角,一般都测量左角。

(4)前方点和后方点:前方点和后方点是相对测站点的位置来定的,在相对于测站点的观测前进方向上叫前方点,反之叫后方点。比如测站在G2点时,G2的后方点是G1,前方点是D1。

(5)盘左和盘右:通俗点说盘左就是常说的正镜,盘右就是常说的倒镜。

(6)测回:盘左(正镜)观测完前方点和后方点的过程叫做上半测回,盘右(倒镜)观测完前方点和后方点的过程叫做下半测回。上半测回和下半测回都完成了就叫做一个测回。

(7)置盘:就是手动设置水平度盘的读数为某个特定值,导线观测中第一测回水平角的初始读数都可以置为0度0分0秒,后面第几个测回置盘的度数按这个公式计算:置盘读数=180÷总测回数。如2个总测回时要置盘2次,第一测回置为0,第2测回就置为90度。3个总测回时要置盘3次,第一测回置为0,第二测回置为60度,第三测回置为120度。置盘的作用是为了抵消因仪器水平度盘划分不均匀而造成的误差。

4、测量步骤

(1)在控制点上架设已经鉴定、校正合格的全站仪,按实际情况设置气温、气压等参数,精确对中、整平,由于不测量高程所以仪高和镜高可以随意。

(2)两个棱镜分别立在测站点前、后的相邻控制点上,盘左位照准后方点,手动将水平角置零,并在观测记录表上记下此时水平角的读数。

(3)测距,可多测量几次选择稳定值,也做好记录。盘左位照准前方点,这时水平角读数会发生变化,记录下这个读数。然后同前面一样的测中和记录。这时上半测回就完成了。

(4)盘右位照准后方点,记录水平角读数,测距并记录读数。盘右位照准前方点,记录水平角读数,测距并记录读数。这样一个测回就完成了。

(5)第二测回的操作与第一测回基本相同,只有一点不同,就是前面说的置盘的初始读数。当每个测站都按要求的测回数观测完成后,就进入下一个测站,进行同样的操作,直到测完全部的水平角为止。

5、数据记录

记录员应及时计算2C值、半测回角值、一测回角值、距离等数据。 计算方法:2C值=(盘左读数加上或减去180)-盘右读数。上、下半测回角值=后方点读数-前方点读数。一测回角值=上、下两个半测回的平均值平均角值=各个测回的平均值。即水平角。距离的计算方法跟水平角相同。

全站仪导线测量注意事项

1、按照格式将数据填写到对应的位置。

2、计算过程中如果发现2C值太大,就检查一下仪器是否精平到位。

3、留心核对半测回之间、各测回之间测得的水平角、距离结果是否吻合。如果相差很大,则应该废除重新测量。如果相差不大就取平均值作为观测结果。

4、为提提高计算精度,计算水平角值建设保留1位小数,距离值建设保留4位小数。

5、导线点的要求:

(1)导线点必须通视良好

(2)相邻导线边的长度不宜过大,以避免测角时带来较大误差。

(3)导线点应选在土质坚硬,不宜被破坏和扰动的地方,还要便于安置仪器。选好点后,可埋设水泥桩或用木桩打入地面,周围筑混凝土。

(4)导线点要做好保护措施,并在现场做好标记,便于找到,导线平差后应绘制导线位置图,标明其具体的数据、位置、周围明显标志及建筑物等。
