在家电应用中，最主要的就是高效率和节能，三相无刷直流电机正是因为具有效率高、尺寸小的优点，被广泛的应用在家电设备及其他很多应用中。除此之外，由于还将机械换向装置替换成电子换向器，三相无刷电机进而被认为可靠性比原来更高了。
标准的三相功率级（power stage）被用来驱动一个三相无刷直流电机，如图1所示。功率级产生一个电场，为了使电机很好地工作，这个电场必须保持与转子磁场之间的角度接近 90°。六步序列控制产生6个定子磁场向量，这些向量必须在一个指定的转子位置下改变。霍尔效应传感器扫描转子的位置。为了向转子提供6个步进电流，功率级利用6个可以按不同的特定序列切换的功率MOSFET。下面解释一个常用的切换模式，可提供6个步进电流。
MOSFET Q1、Q3和Q5高频（HF）切换，Q2、Q4和Q6低频（LF）切换。当一个低频MOSFET处于开状态，而且一个高频MOSFET 处于切换状态时，就会产生一个功率级。
步骤1） 功率级同时给两个相位供电，而对第三个相位未供电。假设供电相位为L1、L2，L3未供电。在这种情况下，MOSFET Q1和Q2处于导通状态，电流流经Q1、L1、L2和Q4。
步骤2） MOSFET Q1关断。因为电感不能突然中断电流，它会产生额外电压，直到体二极管D2被直接偏置，并允许续流电流流过。续流电流的路径为D2、L1、L2和Q4。
步骤3） Q1打开，体二极管D2突然反偏置。Q1上总的电流为供电电流与二极管D2上的恢复电流之和。 显示出其中的体-漏二极管。电流流入到体-漏二极管D2（见图1），该二极管被正向偏置，少数载流子注入到二极管的区和P区。
当MOSFET Q1导通时，二极管D2被反向偏置， N区的少数载流子进入P+体区，反之亦然。这种快速转移导致大量的电流流经二极管，从N-epi到P+区，即从漏极到源极。电感L1对于流经Q2和Q1的尖峰电流表现出高阻抗。Q1表现出额外的电流尖峰，增加了在导通期间的开关损耗。
为改善在这些特殊应用中体二极管的性能，研发人员开发出具有快速体二极管恢复特性MOSFET。当二极管导通后被反向偏置，反向恢复峰值电流Irrm较小。

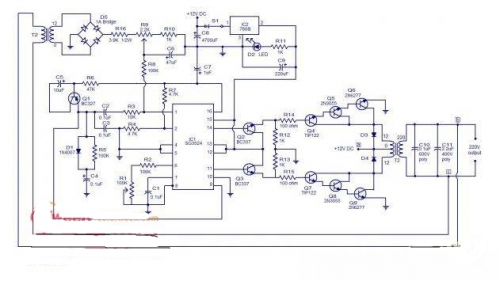

结合一种简单的逆变器电路图分析PWM逆变器电路的工作原理
电阻R2和电容C1套集成电路内部振荡器的频率。预设R1可用于振荡器的频率进行微调。14脚和11脚IC内部驱动晶体管的发射极终端。的驱动晶体管（引脚13和12）的集电极终端连接在一起，并连接到8 V轨（7808输出）。可在IC的引脚14和15两个180度，淘汰50赫兹脉冲列车。
这些信号驱动器在随后的晶体管阶段。当14脚的信号为高电平，晶体管Q2接通，就这反过来又使晶体管Q4，Q5，Q6点从目前的+12 V电源（电池）连接流一个通过的上半部分（与标签的标记）变压器（T1）中，通过晶体管Q4，Q5和Q6汇到地面。
因此诱导变压器二次电压（由于电磁感应），这个电压220V输出波形的上半周期。在此期间，11脚低，其成功的阶段将处于非活动状态。当IC引脚 11云高的第三季度结果Q7的获取和交换，Q8和Q9将被打开。从+12 V电源通过变压器的初级下半部和汇到地面通过晶体管的Q7，Q8，Q9，以及由此产生的电压，在T2次级诱导有助于的下半部周期（标签上标明）电流流 220V输出波形。
逆变电路的输出电压调节部分的工作原理
逆变器输出（T2的输出）挖掘点的标记为B，C，并提供给变压器T2的主。在变压器T2的下降这个高电压的步骤，桥梁D5整流它和这个电压（将逆变器的输出电压成正比）是提供的PIN1通过奥迪R8，R9，R16和（该IC的内部错误放大器的反相输入）这个电压与内部参考电压比较。
此误差电压成正比的输出电压所需的值和IC调节占空比的驱动信号（引脚14和12）为了使输出电压为所需的值的变化。R9的预设，可用于调节逆变器输出电压，因为它直接控制变频器的输出电压误差放大器部分的反馈量。
二极管D3和D4续流二极管，保护驱动级晶体管的开关变压器（T2）初选时产生的电压尖峰。R14和R15限制基地的第四季度和Q7。R12和 R13为第四季度和Q7防止意外的开关ON下拉电阻。C10和C11是绕过从变频器的输出噪声。C8是一个滤波电容的稳压IC 7805。R11的限制限制了电流通过LED指示灯D2的。
在电力逆变电源中我们对比测试了标准的MOSFET和快恢复MOSFET。ST推出的STD5NK52ZD（SuperFREDmesh系列）放在Q2（LF）中，如图4b所示。在Q1 MOSFET（HF）的导通工作期间，开关损耗降低了65%。采用STD5NK52ZD时效率和热性能获得很大提升（在不采用散热器的自由流动空气环境下，壳温从60°C降低到50°C）。在这种拓扑中，MOSFET内部的体二极管用作续流二极管，采用具有快速体二极管恢复特性MOSFET更为合适。
SuperFREDmesh技术弥补了现有的FDmesh技术，具有降低导通电阻，齐纳栅保护以及非常高的dv/dt性能，并采用了快速体-漏恢复二极管。N沟道520V、1.22欧姆、4.4A STD5NK52ZD可提供多种封装，包括TO-220、DPAK、I2PAK和IPAK封装。该器件为工程师设计开关应用提供了更大的灵活性。其他优势包括非常高的dv/dt，经过100%雪崩测试，具有非常低的本征电容、良好的可重复制造性，以及改良的ESD性能。此外，逆变器与其他可选模块解决方案相比，使用分立解决方案还能在PCB上灵活定位器件，从而实现空间的优化，并获得有效的热管理，因而这是一种具有成本效益的解决方案。
