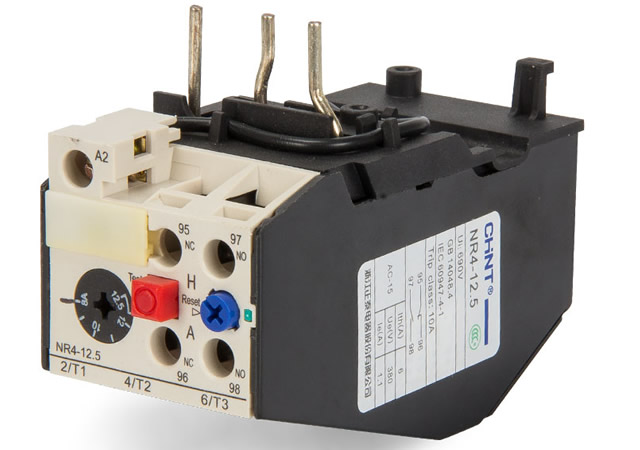

【热继电器】热继电器工作原理 热继电器型号 热继电器的作用
一、热继电器工作原理
热继电器是用于电动机或其它电气设备、电气线路的过载保护的保护电器。
电动机在实际运行中，如拖动生产机械进行工作过程中，若机械出现不正常的情况或电路异常使电动机遇到过载，则电动机转速下降、绕组中的电流将增大，使电动机的绕组温度升高。若过载电流不大且过载的时间较短，电动机绕组不超过允许温升，这种过载是允许的。但若过载时间长，过载电流大，电动机绕组的温升就会超过允许值，使电动机绕组老化，缩短电动机的使用寿命，严重时甚至会使电动机绕组烧毁。所以，这种过载是电动机不能承受的。热继电器就是利用电流的热效应原理，在出现电动机不能承受的过载时切断电动机电路，为电动机提供过载保护的保护电器。
使用热继电器对电动机进行过载保护时，将热元件与电动机的定子绕组串联，将热继电器的常闭触头串联在交流接触器的电磁线圈的控制电路中，并调节整定电流调节旋钮，使人字形拨杆与推杆相距一适当距离。当电动机正常工作时，通过热元件的电流即为电动机的额定电流，热元件发热，双金属片受热后弯曲，使推杆刚好与人字形拨杆接触，而又不能推动人字形拨杆。常闭触头处于闭合状态，交流接触器保持吸合，电动机正常运行。
若电动机出现过载情况，绕组中电流增大，通过热继电器元件中的电流增大使双金属片温度升得更高，弯曲程度加大，推动人字形拨杆，人字形拨杆推动常闭触头，使触头断开而断开交流接触器线圈电路，使接触器释放、切断电动机的电源，电动机停车而得到保护。
螺钉8是常闭触头复位方式调节螺钉。当螺钉位置靠左时，电动机过载后，常闭触头断开，电动机停车后，热继电器双金属片冷却复位。常闭触头的动触头在弹簧的作用下会自动复位。此时热继电器为自动复位状态。将螺钉逆时针旋转向右调到一定位置时，若这时电动机过载，热继电器的常闭触头断开。其动触头将摆到右侧一新的平衡位置。电动机断电停车后，动触头不能复位。必须按动复位按钮后动触头方能复位。此时热继电器为手动复位状态。若电动机过载是故障性的，为了避免再次轻易地起动电动机，热继电器宜采用手动复位方式。若要将热继电器由手动复位方式调至自动复位方式，只需将复位调节螺钉顺时针旋进至适当位置即可。
二、热继电器型号
NR2热继电器NR2-11.5/Z 0.1-13A、NR2热继电器NR2-25G/Z 0.1-10A、NR2热继电器NR2-25G/Z 13-25A、NR2热继电器NR2-36G/Z 23-36A、NR2热继电器NR2-93G/Z 23-80A等。
热继电器选型方法：
1，热继电器的选择应等于或大于电机的额定电流。
2，热继电器的额定电流为电动机额定电流的（0.95-1.05）倍。
3，对于电机电路，热继电器的整定电流应等于电机的额定电流。
4，当热继电器周围的环境温度不是35℃时，应该设定为：（95-T）/ 60平方t：环境温度。
三、热继电器的作用
主要用来对异步电动机进行过载保护，他的工作原理是过载电流通过热元件后，使双金属片加热弯曲去推动动作机构来带动触点动作，从而将电动机控制电路断开实现电动机断电停车，起到过载保护的作用。鉴于双金属片受热弯曲过程中，热量的传递需要较长的时间，因此，热继电器不能用作短路保护，而只能用作过载保护热继电器的过载保护。
热继电器其它部分的作用如下：人字形拨杆的左臂也用双金属片制成，当环境温度发生变化时，主电路中的双金属片会产生一定的变形弯曲，这时人字形拨杆的左臂也会发生同方向的变形弯曲，从而使人字形拨杆与推杆之间的距离基本保持不变，保证热继电器动作的准确性。这种作用称温度补偿作用。
