【时间继电器】时间继电器符号 时间继电器接线图 时间继电器原理特点

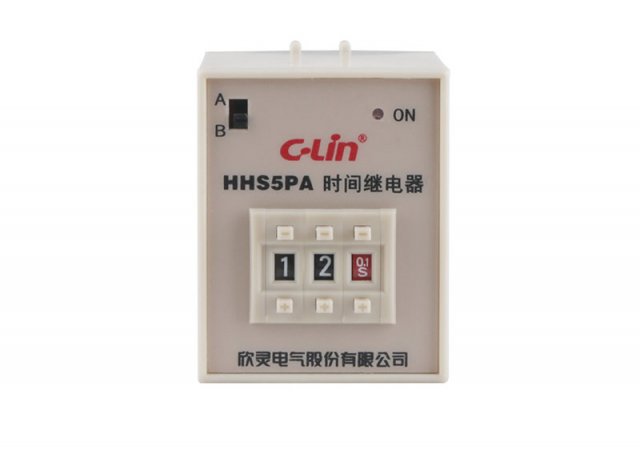

时间继电器是指当加入(或去掉)输入的动作信号后,其输出电路需经过规定的准确时间才产生断开或闭合的一种继电器,主要用来控制高压或大电流,在有些厂里一般和交流接触器一起使用。时间继电器主要有如下特点,结构简单,精度高,体积小。下面来看看时间继电器符号、时间继电器接线图、时间继电器原理特点吧!

时间继电器符号

看时间继电器符号长方体下部分来区分各种时间继电器对应的符号

通电延时继电器符号长方体下部是个叉

断电延时继电器符号长方体下部是个黑块。

时间继电器接线图

【时间继电器】时间继电器符号 时间继电器接线图 时间继电器原理特点

时间继电器的工作原理

在交流电路中常采用空气阻尼型时间继电器 ,它是利用空气通过小孔节流的原理来获得延时动作的。它由电磁系统、延时机构和触点三部分组成。

时间继电器可分为通电延时型和断电延时型两种类型。

空气阻尼型时间继电器的延时范围大(有0.4~60s和0.4~180s两种) ,它结构简单,但准确度较低。

当线圈通电(电压规格有ac380v、ac220v或dc220v、dc24v等)时,衔铁及托板被铁心吸引而瞬时下移,使瞬时动作触点接通或断开。但是活塞杆和杠杆不能同时跟着衔铁一起下落,因为活塞杆的上端连着气室中的橡皮膜,当活塞杆在释放弹簧的作用下开始向下运动时,橡皮膜随之向下凹, 上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。

【时间继电器】时间继电器符号 时间继电器接线图 时间继电器原理特点

经过一定时间,活塞杆下降到一定位置,便通过杠杆推动延时触点动作,使动断触点断开,动合触点闭合。从线圈通电到延时触点完成动作,这段时间就是继电器的延时时间。延时时间的长短可以用螺钉调节空气室进气孔的大小来改变。吸引线圈断电后,继电器依靠恢复弹簧的作用而复原。空气经出气孔被迅速排出。

时间继电器的4大特点

1、空气阻尼式时间继电器又称为气囊式时间继电器,它是根据空气压缩产生的阻力来进行延时的,其结构简单,价格便宜,延时范围大(0.4~180s),但延时精确度低。

2、电磁式时间继电器延时时间短(0.3~1.6s),但它结构比较简单,通常用在断电延时场合和直流电路中。

3、电动式时间继电器的原理与钟表类似,它是由内部电动机带动减速齿轮转动而获得延时的。这种继电器延时精度高,延时范围宽(0.4~72h),但结构比较复杂,价格很贵。

4、晶体管式时间继电器又称为电子式时间继电器,它是利用延时电路来进行延时的。这种继电器精度高,体积小。

时间继电器可分为通电延时型和断电延时型两种类型。

以空气阻尼式时间继电器为例来说明时间继电器的工作原理

空气阻尼型时间继电器的延时范围大(有0.4~60s和0.4~180s两种) ,它结构简单,但准确度较低。

当线圈通电时,衔铁及托板被铁心吸引而瞬时下移,使瞬时动作触点接通或断开。但是活塞杆和杠杆不能同时跟着衔铁一起下落,因为活塞杆的上端连着气室中的橡皮膜,当活塞杆在释放弹簧的作用下开始向下运动时,橡皮膜随之向下凹, 上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。经过一定时间,活塞杆下降到一定位置,便通过杠杆推动延时触点动作,使动断触点断开,动合触点闭合。从线圈通电到延时触点完成动作,这段时间就是继电器的延时时间。延时时间的长短可以用螺钉调节空气室进气孔的大小来改变。

吸引线圈断电后,继电器依靠恢复弹簧的作用而复原。空气经出气孔被迅速排出。

时间继电器:当加上或除去输入信号时,输出部分需延时或限时到规定的时间才闭合或断开其被控线路的继电器。
