引言
棒材一般都可进行机械加工。能制成棒材的材料非常多，如钢棒、铝棒、铜棒、木棒、橡胶棒、塑料棒、玻璃棒。双路测径仪应用于棒材的在线外径与椭圆度的检测，是检测质量的重要帮手。

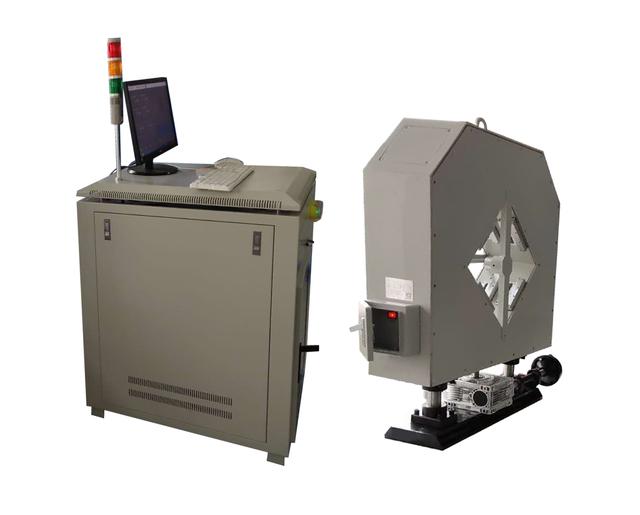

1、设备组成
双路测径仪安装在支座和底座上，通过导柱导套和涡轮减速机与支座连接。当测量不同规格的棒材时，通过人工转动调高手轮可调整测径仪的中心高度以适应棒材的中心高度。
测径仪与控制柜间由一根电源线和一根数据线连接。现场控制柜与测径仪之间的距离较近，数据线采用网线。
控制柜内设置有系统的控制电路、工控机、液晶显示器、声光报警器等。测径仪采集到的原始数据通过数据线传输到工控机内进行计算、曲线拟合等处理，处理结果直接在液晶显示器显示。当测量结果超过设定的公差范围时，系统控制声光报警器报警。
2、设备安装

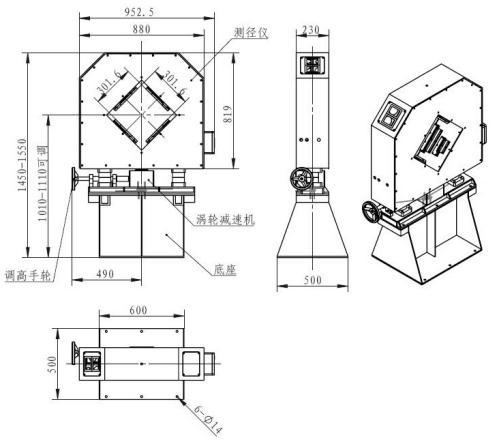

2.1、双路测径仪设备外形
双路测径仪型号为LPBJ90.2型，落地安装在探伤机出口两个托辊之间。
2.2、设备安装方法
1） 将测径仪安装在探伤机出口的两个托辊之间，底座以M12膨胀螺栓固定。安装时应保证测径仪与被测棒材垂直，同时被测棒材位于测径仪左右方向的中间位置，且测径仪上下调节时可覆盖测量全部规格产品。
2） 将气泵安装在现场测径仪附近，气泵电源线就近连接。气泵与测径仪之间的气管连接好。
3） 将控制柜摆放在控制室，控制柜内工控机、显示器、声光报警器等的电路接好，再将220V交流照明电引入控制柜。
4） 由控制柜引出数据线与220V电源线与主设备接通。

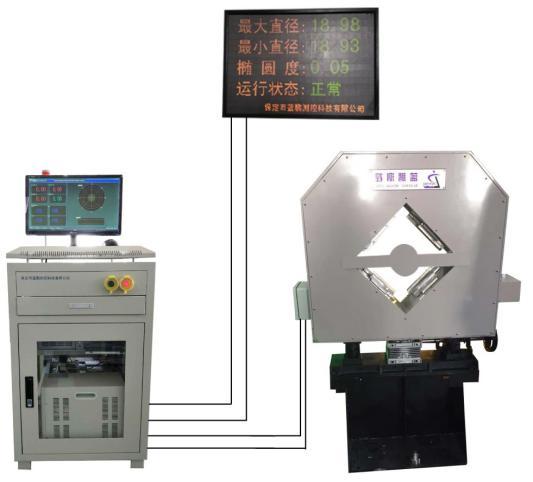

3、显示数据
双路测径仪可测量显示棒材外轮廓尺寸及截面图、公差带及超差数，尺寸波动趋势预报，缺陷分析曲线，圆钢截面的最大/最小直径、椭圆度，各路测头的分项测量值。
结语
双路测径仪是两组测头组成的光电测量设备，对圆度较好的棒材进行高质量的检测，是在线自动化检测提升质量的重要帮手。
