钢材是国家建设和实现四化必不可少的重要物资，其应用广泛、品种繁多。
成品材：
建材——螺纹钢、线材、盘螺、圆钢
管材——无缝管、焊管
板材——冷、热轧板/卷、中厚板、彩涂板（镀锌板、彩涂板、镀锡板、镀铝锌钢板）、硅钢、带钢
型材——工角槽、H型钢、方钢、扁钢、球扁钢
轧钢分类多，而轧钢生产中也不仅仅是对一种类型的钢材进行生产，这就需要检测设备也可同时检测多种类型钢材来满足检测需求。为此蓝鹏测控研发了一种可以同时测量圆形钢材、角钢、扁钢的测量设备。

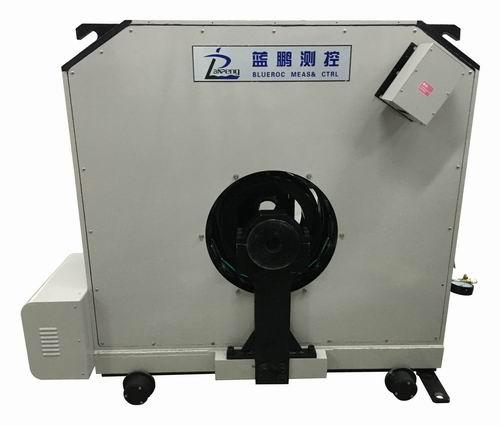

LPBJ150.8型多功能测径仪对于直径φ50mm以下的圆钢直径、38～100mm扁钢厚度和45mm以下的角钢边长进行测量。
多功能测径仪内共设置五路70单测头和三路由70单测头组合的150双测头。其中70单测头的测量范围为0～70mm，用于测量直径φ9～φ46mm的圆钢、25～45mm的角钢边长和4.5～25mm的扁钢厚度；150双测头的测量范围为20～150mm，用于测量直径50～65mm角钢边长和38～100mm的扁钢宽度。
考虑到角钢在测量位置可能有轻微的扭转，扭转后将有1路与测量光束平行的一边会遮挡光束造成误差过大。布置成42°后只要扭转不超过3°就不会造成太大的测量误差。

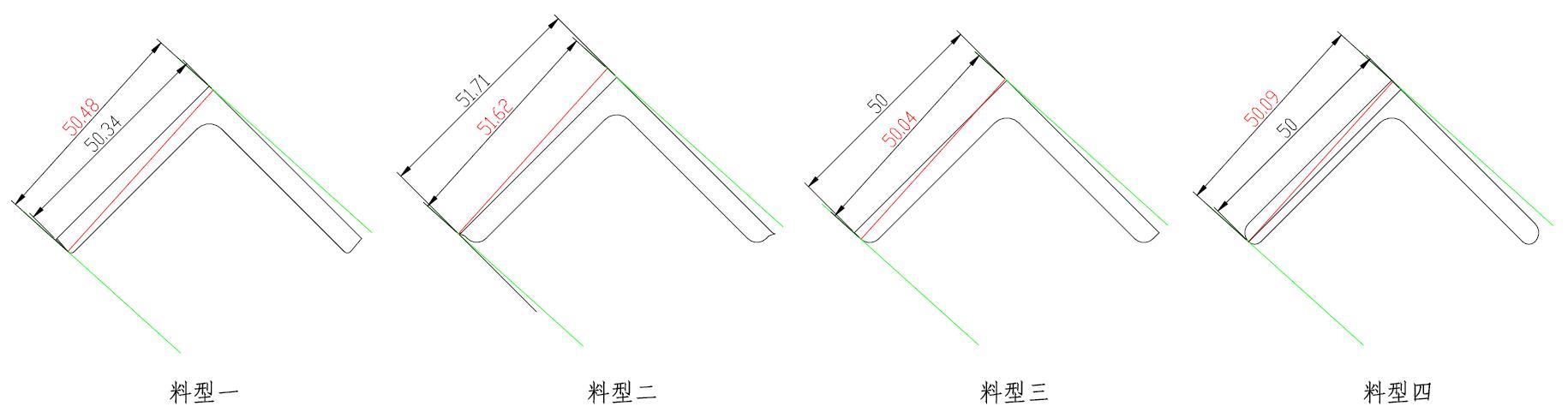

角钢测量误差图示

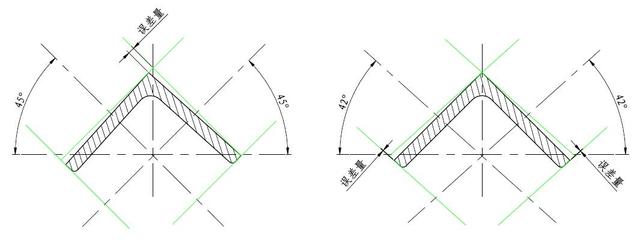

42°布置时的测量误差

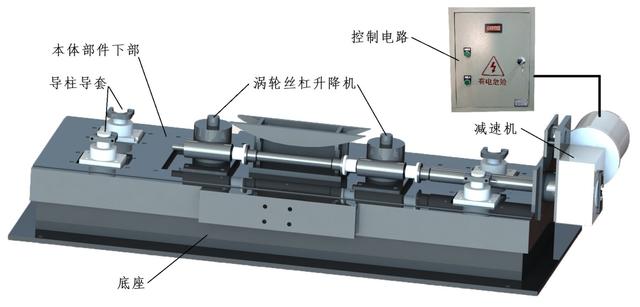

多功能测径仪的本体部件是支撑和保护测径仪内测头部件、主盘部件、电路系统以及其他零部件的结构件。还带有测量中心高度调节功能，高度调节采用涡轮丝杠升降机实现，调节范围为80mm。
多功能测径仪可显示出测量的轧材外轮廓尺寸及截面图、公差带及超差数，尺寸波动趋势预报，缺陷分析曲线；圆钢截面的直径、椭圆度；角钢截面的2个边长；扁钢的宽度、厚度尺寸；各路测头的分项测量值。
多功能测径仪作为一款高质量的在线检测设备，可应用于圆形钢材、角钢及扁钢进行测量，测径仪提供定制服务。为轧钢行业带来便利。
本文由保定市蓝鹏测控科技有限公司编写
